1.方案名稱：DC線性降壓方案（QX7135）內置MOS 可以調光
2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）
3.方案概述：QX7135是一種低壓差、線性降壓、固定輸出電流的LED恒流驅動器。
4.方案特點：除LED外，QX7135無需外接其它元器件即可構成一個恒流輸出的LED驅動電路。 QX7135內置過熱保護功能，可有效保護芯片，避免結溫超過120oC時因過熱而造成損壞。QX7135還集成了LED短路保護、電源欠壓保護功能。此外，QX7135自帶軟啟動功能。 QX7135可提供多個規格的輸出電流供客戶選擇，輸出電流可以從100mA到380mA，步長為10mA，并可通過多芯片并聯的方式擴展LED的電流驅動能力。
特點 ?
電源電壓：2.7V~5.5V ?
輸出電流：100mA到380mA ?
低壓差：150mV@350mA ?
輸出電流精度：優于±5% ?
過熱保護閾值：120o C ?
欠壓保護：2.5V ?
LED短路保護 ?
軟啟動
應用領域 ?
線性LED照明驅動 ?
LED手電筒、LED臺燈、LED礦燈、 LED指示燈等
5.方案規格：QX7135采用SOT-89-3的封裝形式。
6.應用電路：
7.材料清單：
8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555
1.方案名稱：DC線性降壓方案（QX7135）外置MOS 可調光
2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）
3.方案概述：QX7136是一種輸出電流可調的、低壓差的LED恒流驅動器
4.方案特點：僅需一個外接電阻和一個NMOS管就可以構成一個完整的LED恒流驅動電路，調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為100mA到3000mA。
QX7136內置過熱保護功能，可有效 保護芯片，避免溫度超過120o C時因過熱而造成損壞。
QX7136具有欠壓保護功能。
QX7136自帶軟啟動功能，該功能可以防止芯片在上電瞬間出現LED亮度的閃爍。
特點 ?
電源電壓：2.7V~5.5V ?
輸出電流：100mA到3000mA。 ?
輸出電流精度：優于±5% ?
過熱保護閾值：120oC ? 欠壓保護：2.5V ? 電源電壓可擴展至400V以上。 ?
軟啟動
應用領域 ?
線性LED照明驅動 ? LED手電筒、LED臺燈、LED礦燈、 LED指示燈等
5.方案規格：QX7136采用SOT-89-5的封裝形式。

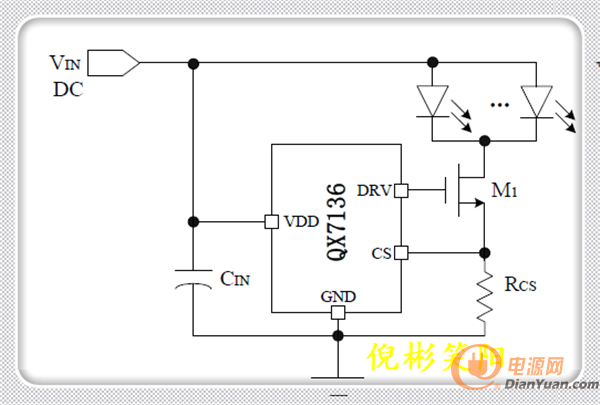

6.應用電路：

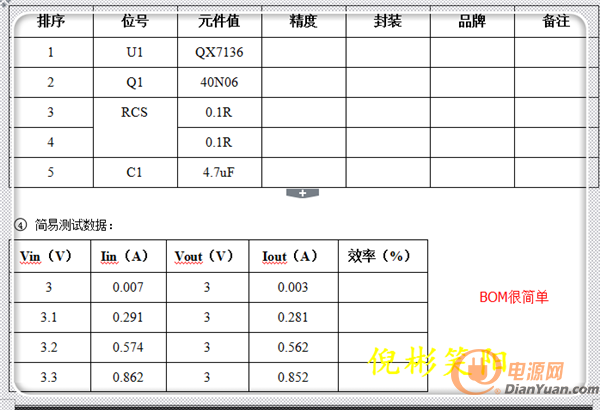

7.材料清單：
8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555
1.方案名稱：QX7137 是一種極低靜態電流、低壓 差的 LED 恒流驅動器。
2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）
3.方案概述：QX7137 只需要外接一個電阻和一個 NMOS 管，就可構成一個完整的 LED 恒 流驅動電路，調節該外接電阻就可以調節 輸出電流，輸出電流可調范圍為 100mA 到 3.0A。 QX7137 具有極低的靜態功耗，特別 適合手持 LED 照明驅動的應用。 QX7137 內置了使能控制電路，可通 過在 EN 引腳加外部使能信號來控制 LED 的開關。當 EN 接高電平時，DRV 引腳輸 出為高電平；當 EN 為低電平時，DRV 輸 出為低電平；EN 引腳不允許懸空。
4.方案特點：特點 ?電源電壓：2.7V~5.5V ?極低的靜態電流：26uA ?輸出電流：100mA 到 3.0A。 ?輸出電流精度：優于±5% ?僅需外接一個電阻和一個 MOS 管 ?電壓可開展至 400V 以上，電流可擴展 到 3.0A。應用領域 ?線性 LED 照明驅動 ? 低功耗便攜式照明設備
5.方案規格： QX7137 采用 SOT-23-5 的封裝形式。

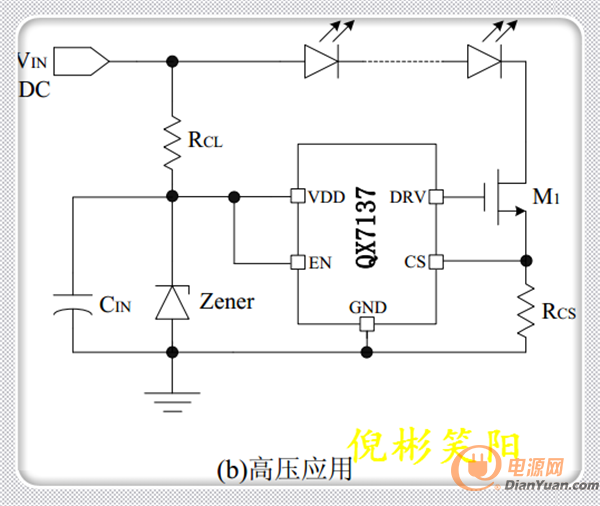

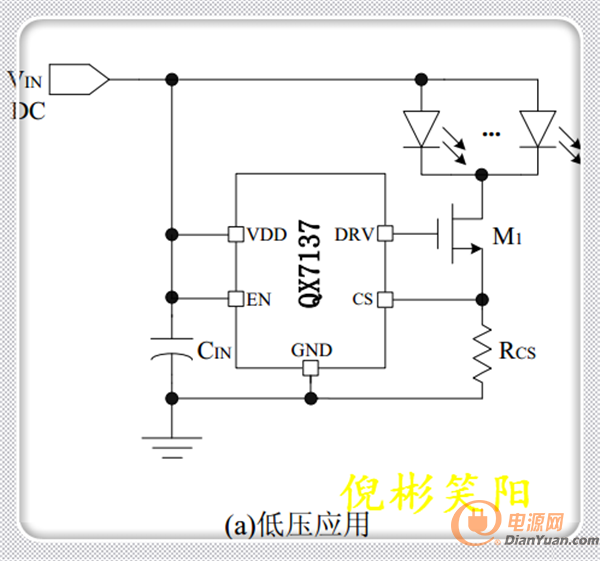

6.應用電路：
7.材料清單：
簡單外圍，高低壓通吃
8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555
1.方案名稱：QX7138 是一種 PWM 調光的、低壓 差的 LED 線性降壓恒流驅動器。
2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）
3.方案概述：QX7138 僅需要外接一個電阻和一個 NMOS 管就可以構成一個完整的 LED 恒 流驅動電路，調節該外接電阻就可以調節 輸出電流，輸出電流可調范圍為 20mA 到 3.0A。 QX7138 還可以通過在 DIM 引腳加外 部信號進行 PWM 調光，DIM 腳輸入信號 的頻率范圍是 200HZ 到 10KHZ，當不需 要調光功能時，DIM 可以懸空。 QX7138 正常工作電壓為 3.0V 到 6.0V， 當電源電壓高過 6.0V 時， 通過外部 的鉗位電路使芯片工作電壓鉗位在 6.0V 即可滿足高壓大電流恒流 LED 驅動。
4.方案特點：
特點 ?電源電壓：3.0V~6.0V ?PWM 調光頻率：200HZ~10KHZ ?輸出電流：20mA 到 3.0A。 ?輸出電流精度：優于±5% ?僅需外接一個電阻和一個 NMOS 管 ?電壓可開展至 400V 以上，電流可擴展 到 3.0A。
應用領域 ?
線性 LED 照明驅動 ?
PWM 調光的 LED 照明驅動 ?
LED 手電筒、LED 臺燈、LED 礦燈、 LED 日光燈等
5.方案規格： QX7137 采用 SOT-23-5 的封裝形式。

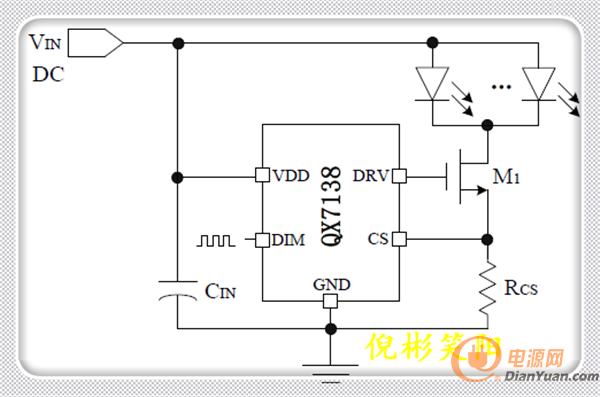

6.應用電路：

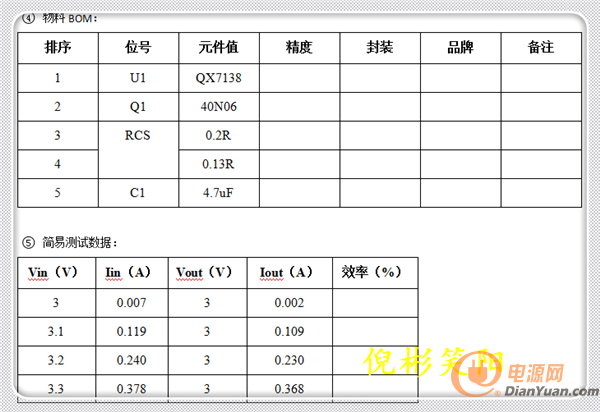

7.材料清單：
8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555
