1 方案名稱:BP2329AJ 非隔離降壓型有源 PFC LED 驅動芯片

2 品牌名稱：晶豐明源

3 方案特點:

 概述 BP2329AJ 是一款帶有源功率因數校正的高精度降 壓型 LED 恒流控制芯片，適用于 85Vac-265Vac 全 范圍輸入電壓的非隔離降壓式 LED 恒流電源。 BP2329AJ 集成有源功率因數校正電路，可以實現很 高的功率因數和很低的總諧波失真。由于工作在電 感電流臨界連續模式，功率 MOS 管處于零電流開通 狀態，開關損耗得以減小，同時電感的利用率也較 高。 BP2329AJ 采用專利的浮地構架，對電感電流進行全 周期采樣，可實現高精度輸出恒流控制，并達到優 異的線電壓調整率和負載調整率。 BP2329AJ 具有多重保護功能以加強系統可靠性，包 括 LED 開路保護、LED 短路保護、芯片供電欠壓保 護、電流采樣電阻開路保護和逐周期限流等。所有 的保護狀態都具有自動重啟功能。另外，BP2329AJ 具有過熱調節功能，在驅動電源過熱時減小輸出電 流，以提高系統的可靠性。

特點

? 有源功率因數校正，高 PF 值，低 THD

? 高達 95%的系統效率

? ±3% LED 輸出電流精度

? 優異的線電壓調整率和負載調整率

? 電感電流臨界連續模式

? 超低 (33uA) 啟動電流

? 超低 (300uA) 工作電流

? LED 短路/開路保護

? 電流采樣電阻開路保護

? 逐周期電流限流

? 芯片供電欠壓保護

? 自動重啟功能

? 過熱調節功能

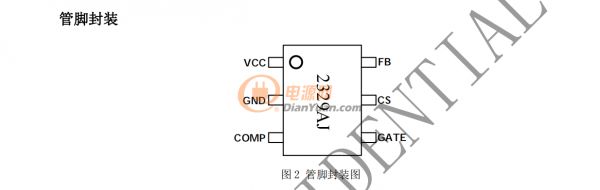

? 小體積的 SOT23-6 封裝

應用

? GU10/E27 LED 球泡燈、射燈

? LED PAR30、PAR38 燈

? LED 日光燈

? 其它 LED 照明
