工業控制多組電源設計方案（基于MP1653/MP9843/MPQ4324/MIC2132）

針對工業控制場景中設備復雜、供電需求多樣且抗干擾要求高的特點，采用MP1653AGTF-Z、MP9843GL-Z、MPQ4324GDE-AEC1-Z和MIC2132YML-TR四款電源芯片構建分級供電架構，實現電源隔離與精準調控。

核心架構設計：

主電源分配：采用MIC2132YML-TR作為前端預穩壓器，將24V工業電源轉換為12V中間總線。芯片具備4.5A持續輸出能力，支持輸入電壓范圍6-36V，內置過壓/欠壓/過流保護，可有效隔離前端波動。

數字電路供電：使用MPQ4324GDE-AEC1-Z生成3.3V/2A數字電源。該AEC-Q100認證芯片支持4.5-18V輸入，采用COT控制架構實現快速動態響應，特別適合FPGA/MCU等數字負載的瞬態需求。

模擬電路供電：通過MP9843GL-Z生成±5V雙極性電源。其36V耐壓和1.5A輸出能力可滿足高精度ADC/DAC的供電要求，采用陶瓷電容即可穩定工作，顯著降低PCB面積。

敏感設備供電：選用MP1653AGTF-Z為RF模塊等敏感負載提供1.8V/1A電源。該芯片具備38dB PSRR和-40dB噪聲抑制能力，配合前級LC濾波可實現超低噪聲輸出。

抗干擾措施：

實施電源域隔離：數字/模擬/射頻電源平面完全分割，僅在電源入口處單點連接

采用磁珠+電容組合濾波：在各電源輸出端增加0Ω電阻+10μF/0.1μF濾波網絡

優化布線順序：按照"大電流→小電流"、"高電壓→低電壓"原則規劃走線路徑

實施看門狗機制：通過MPQ4324的PG引腳實現電源健康狀態監測

以上就是我當初考慮到設計多組電源的初衷。

下面來看一下電路:

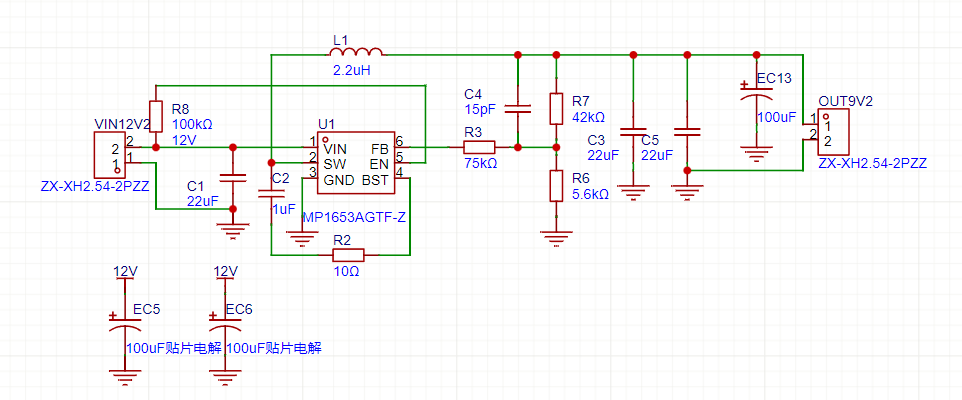

MP1653

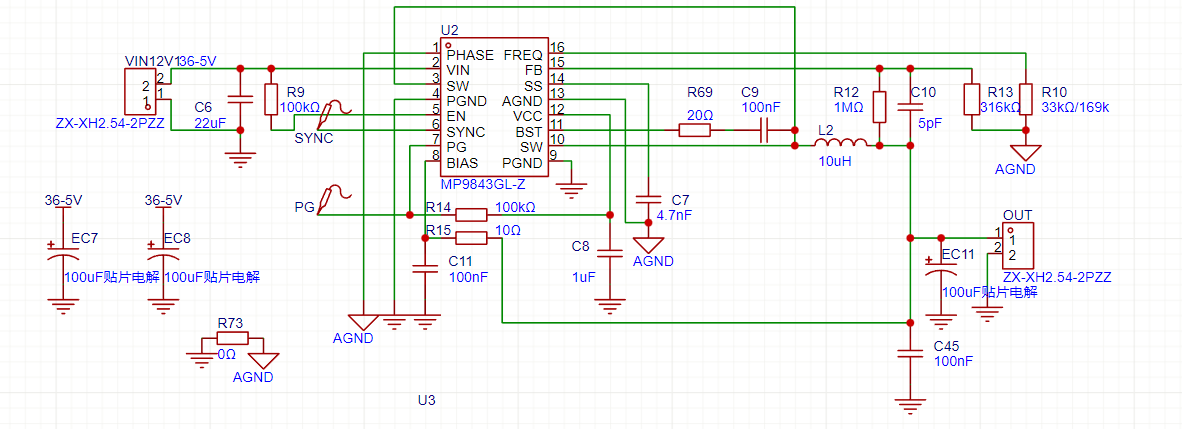

MP9843

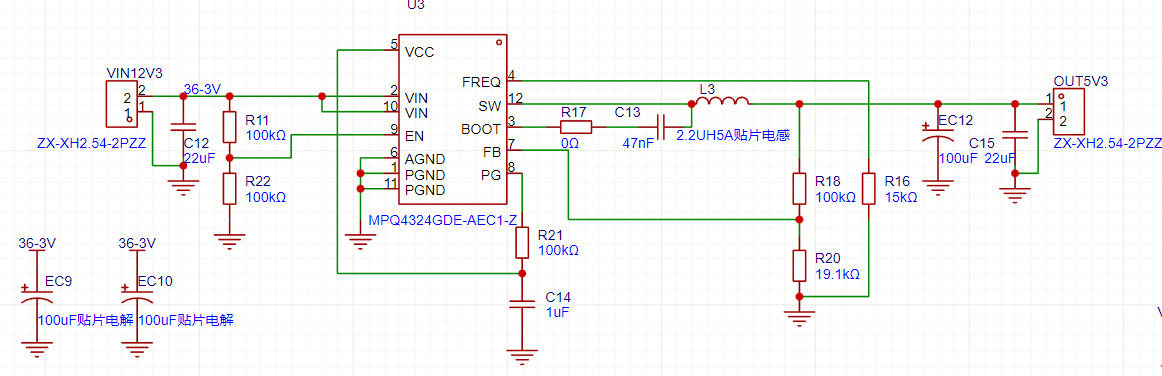

MPQ4324

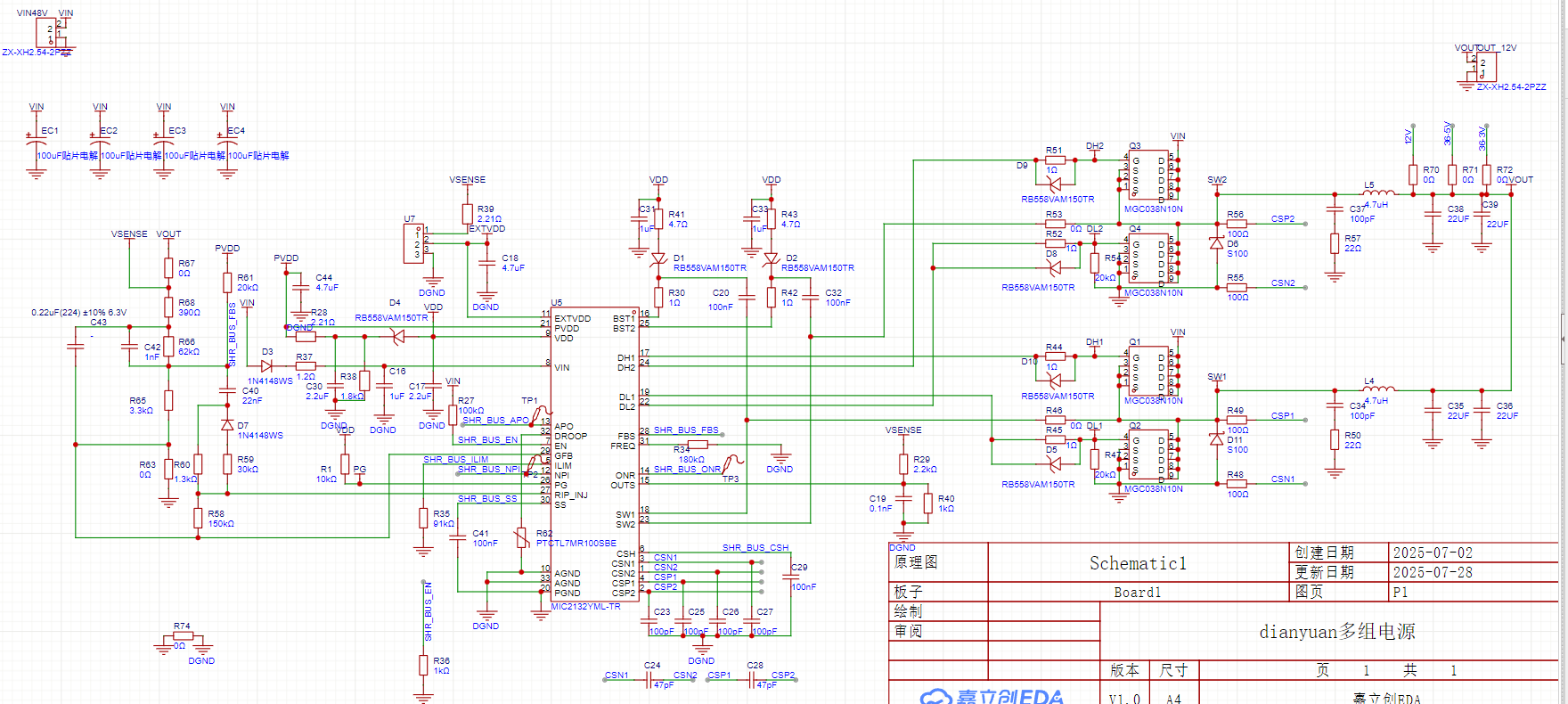

MIC2132YML

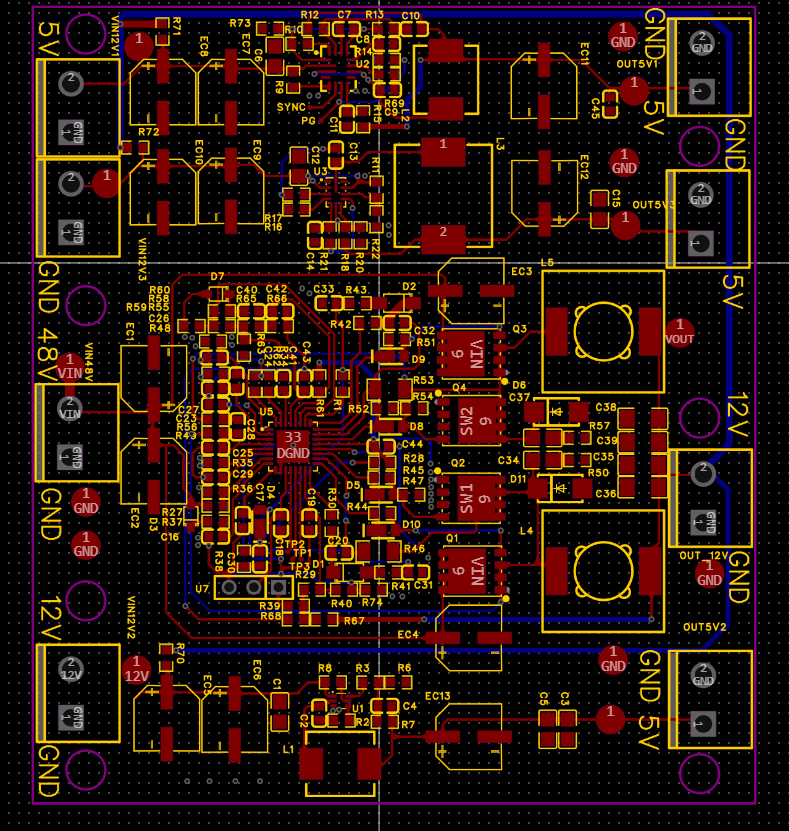

PCB圖：

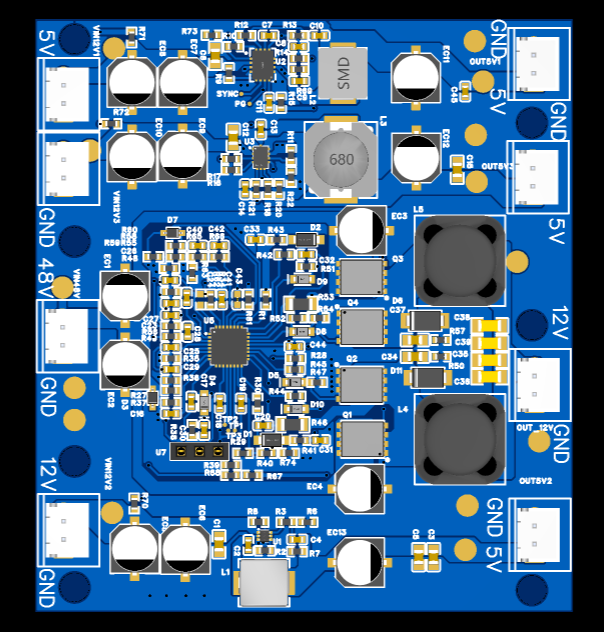

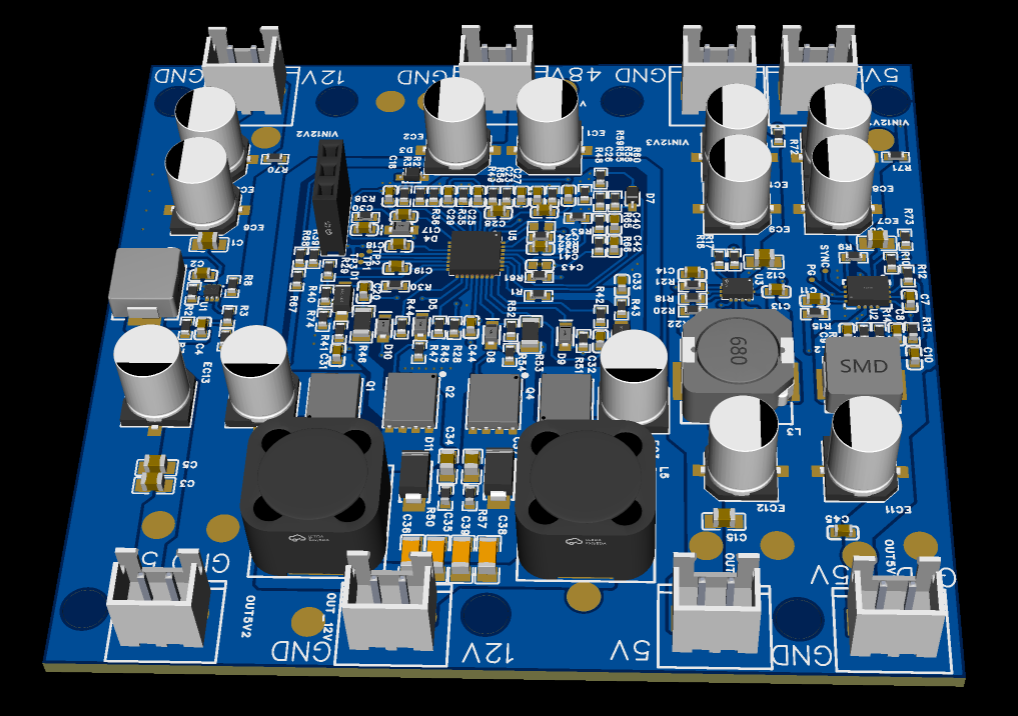

3D圖：

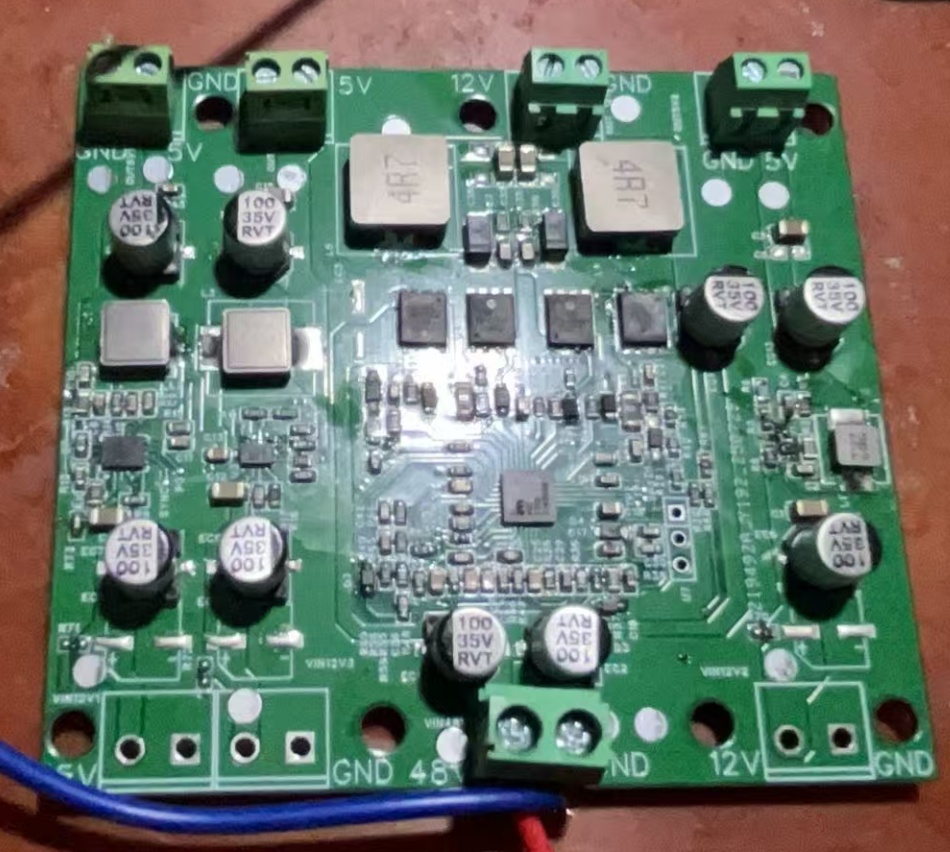

實物圖：

視頻：
