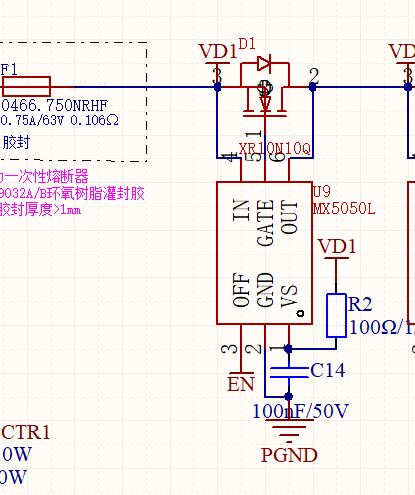

這個理想二極管電路很燙是哪里不對呢？

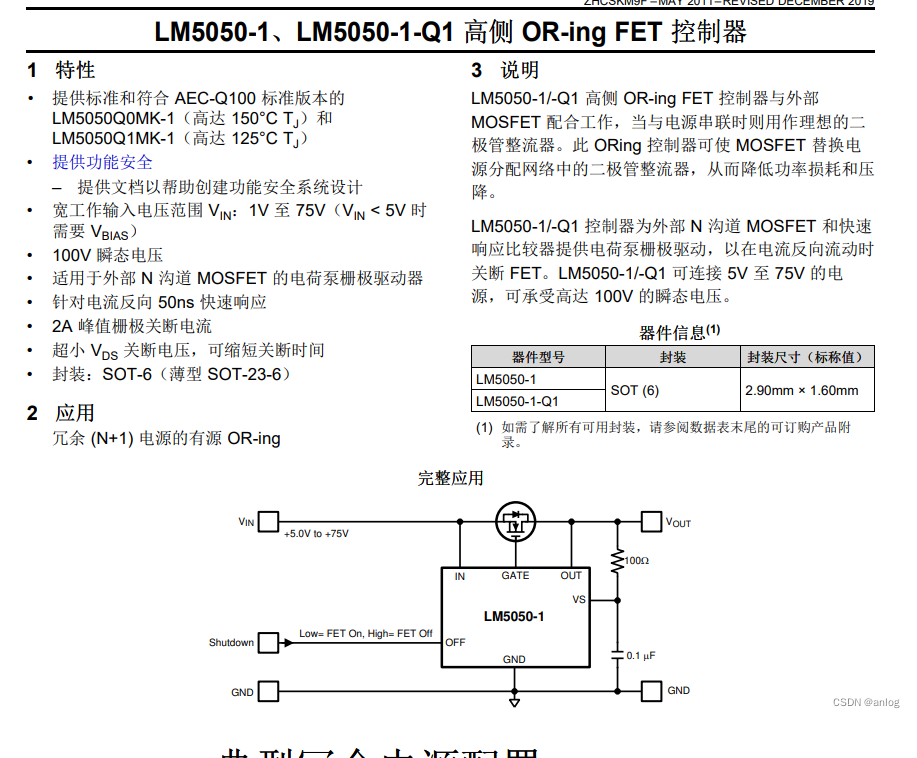

參照的電路如下：

有用過的幫忙看看唄

全部回復(6)
正序查看
倒序查看
08-06 13:15

電路原理圖繪制不對吧，VS腳100歐姆電阻上拉接的是輸出，你這里接的是輸入。

1
回復
zhenxiang
LV.10
3
08-07 08:35
@dy-SMjbg11u
電路原理圖繪制不對吧，VS腳100歐姆電阻上拉接的是輸出，你這里接的是輸入。

影響不大，一個在二極管前一個在后。 給芯片供電的

1
回復
zhenxiang
LV.10
4
08-07 08:36
@zhenxiang
影響不大，一個在二極管前一個在后。給芯片供電的

測試G-S電壓要是正常驅動開了MOS還燙的話那就是MOS選的太小了

0
回復
08-08 11:22

這電路圖好像真有點不對

0
回復
st.you
LV.10
6
08-08 14:20

芯片獨立供電有沒可能會引起驅動電壓不足？不妨實測一下GS驅動電壓是多少。

0
回復
08-09 09:40

MOS管應該沒有有效打開，查看驅動電壓是多少伏？
