一直想做一個低壓大電流的大功率的BUCK，正好看到MIC2132這個芯片，同步BUCK拓撲，正好適合用來做低壓大電流的大功率BUCK。
參考芯片的數據手冊和參考設計設計了原理圖，相比較于常規芯片，這個芯片的引腳配置是有點多。
有點小失誤，忘記把使能端口引出來了，只能飛線了，引腳有點細，還不太好飛線。
PCB用的兩層板來繪制，理論上四層板是最合適，不過囊腫羞澀，先用兩層板試試水，里面的器件都是將就手上有的器件，所以PCB尺寸畫的比較大。
板子昨天才焊接好，還在調試，等調試OK了再來上一個實測視頻。

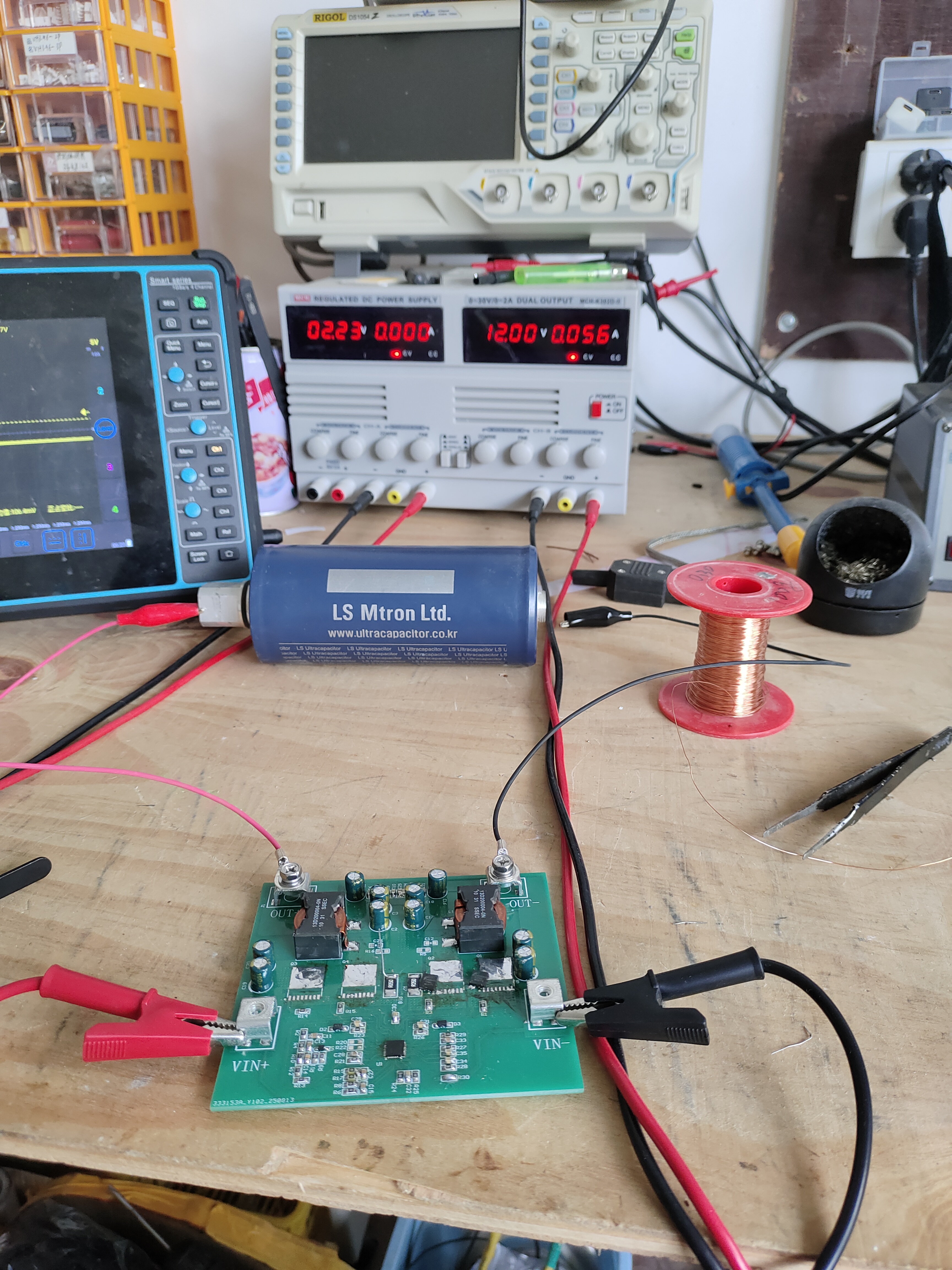

板子實物
經過測試，雙層板對于這種芯片來說確實是不太適合，驅動線會走很遠，芯片外圍器件走線也不太方便。

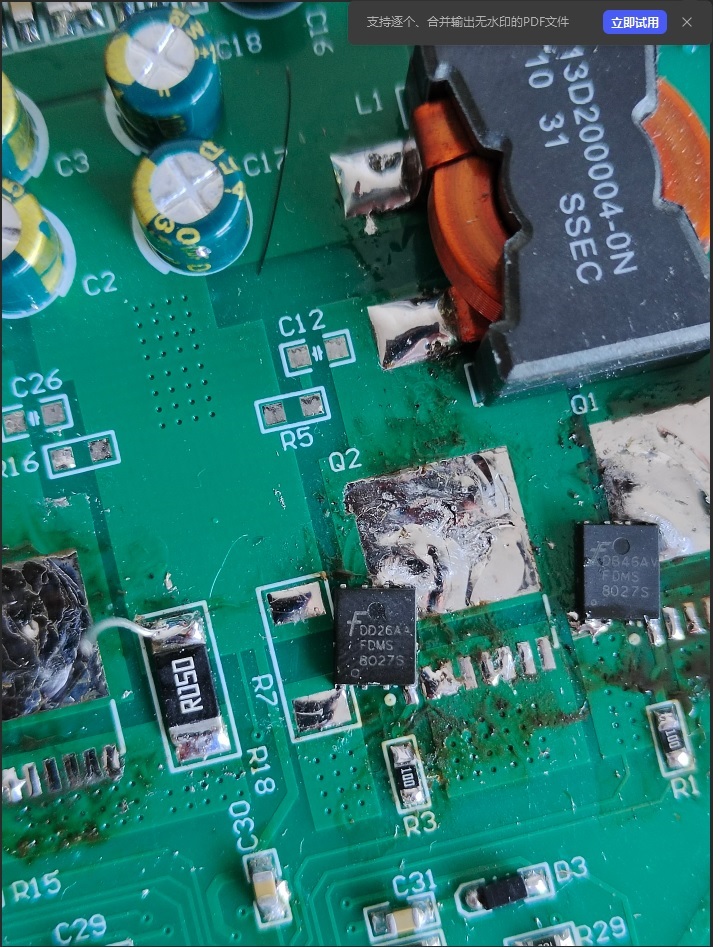

下面是一些測試情況，由于設計失誤，選擇的TOLL封裝的MOS開啟電壓太高了，參考芯片手冊和DEMO原理圖設計出來的原理圖里面，MOS的驅動電壓只有5V，完全驅動不了現在選擇的MOS，然后到處翻了一下，找到了很早以前申請的FDMS8027S,這個芯片的開啟電壓只有1.5V，用在這個5V驅動電路里面是很合適的，但是這個MOS的G極在右邊，沒辦法，只能只能采用飛線大法。把MOS管斜著焊接，剛好可以不用飛線。
通電測試，接通12V供電后，沒有冒煙，靜態電流由56mA,感覺偏大了點。

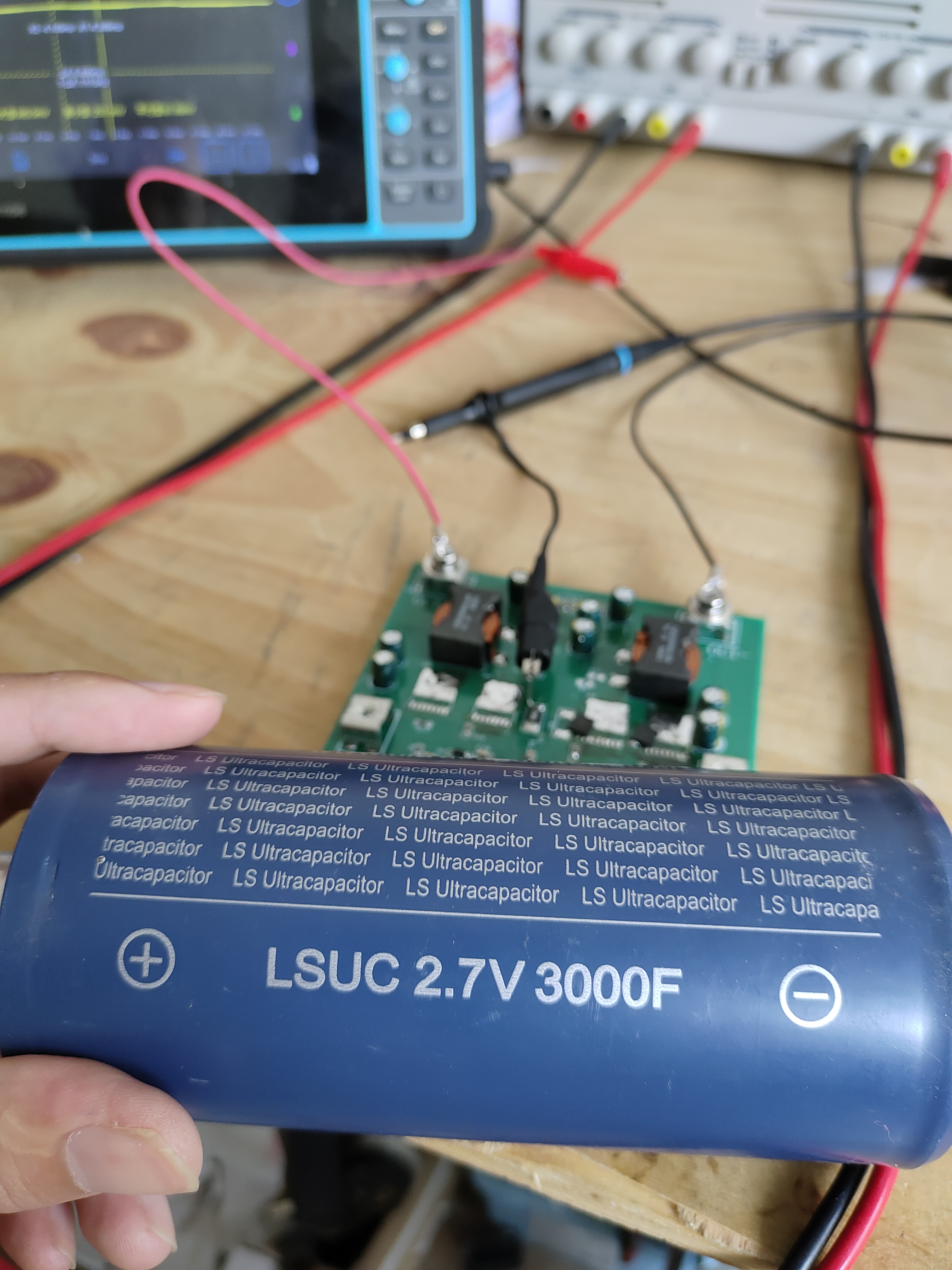

藍色的電容是測試用的超級電容。2.7V/3000F
測試了一下驅動波形，感覺波形還是可以的，測試用的接地彈簧。不然波形上有很多毛刺

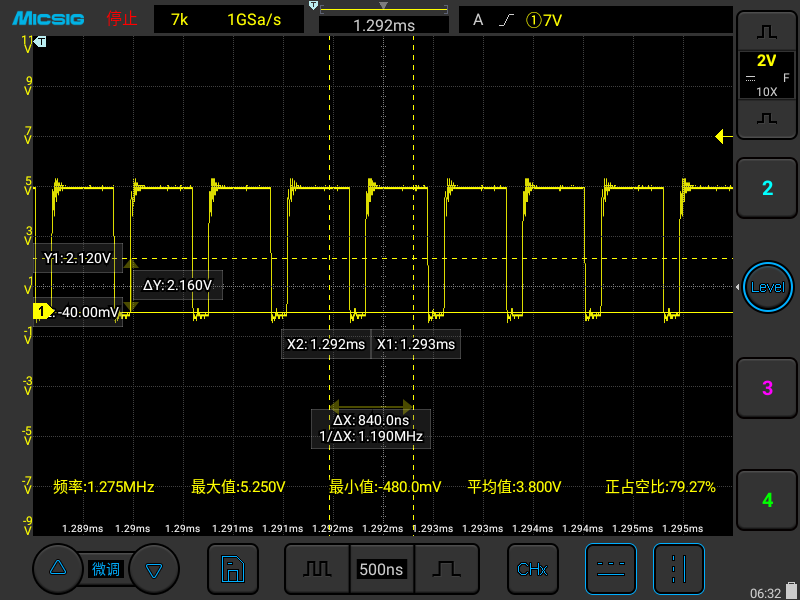

下管驅動波形

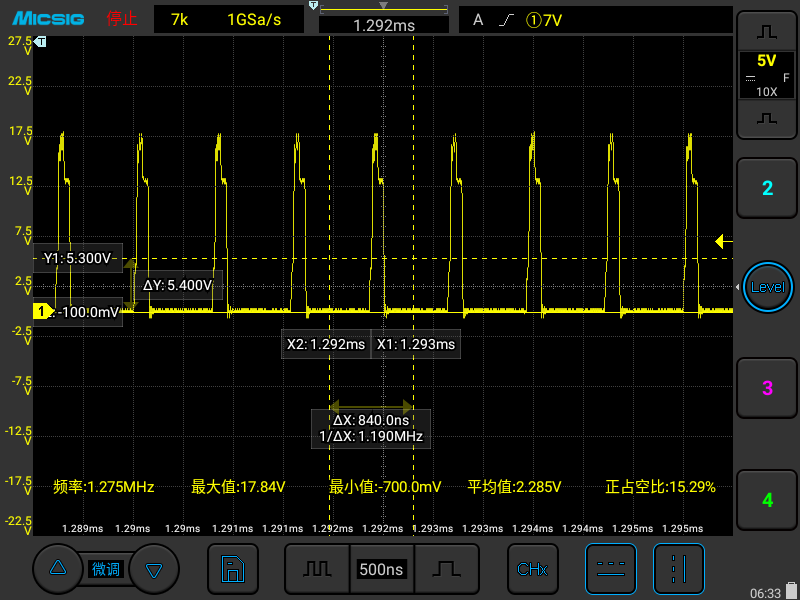

上個驅動波形，測試的時候是對地測量的

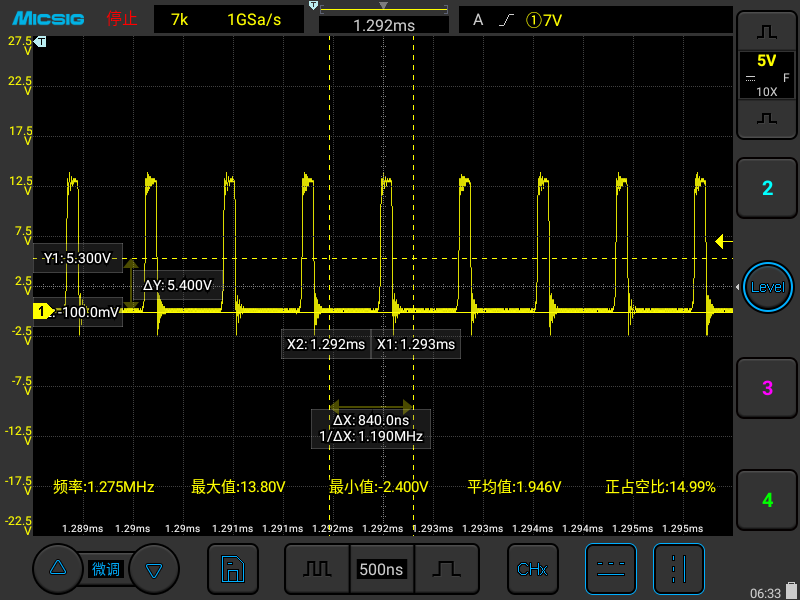

下管DS波形
但是有一個奇怪的地方就是，我現在是空載的，它應該是間歇發波才對，但是一直是以1.3M左右的頻率連續發波。測試了一下輸出電壓1.8V，設計的電壓是2.5V，修改了一下反饋電阻，輸出電壓也沒啥反應。把超級電容預充到1.7V后再接到板子的輸出端，結果沒啥反應，供電電源的電流都沒怎么增加。??????
感覺是芯片是被焊接壞了，但是又能正常發波？？本來想測一測紋波這些的，也沒辦法測試了。
