金色50W電阻調試使用，調試好去掉

那個電阻是防浪泳充電電流阻！兩個主變是EE65還是。。。。。。。？

板子是用現有零件畫，位置是可以裝EE55和EE65，兼顧再大點的功率！變壓器是EE55，是按3KW標準繞線，初級用銅箔，72V輸入時短時間7KW是可以的

由于采用現有零件畫板子，所以犧牲了點效率！現在變壓器出來是4管全波整流，

如果采用2管全波整流效率會高點

請教下各位，像這樣的DC-DC升壓你們做到是多小效率的？，剛剛測試最高也就94~95之間，待會上測試干貨

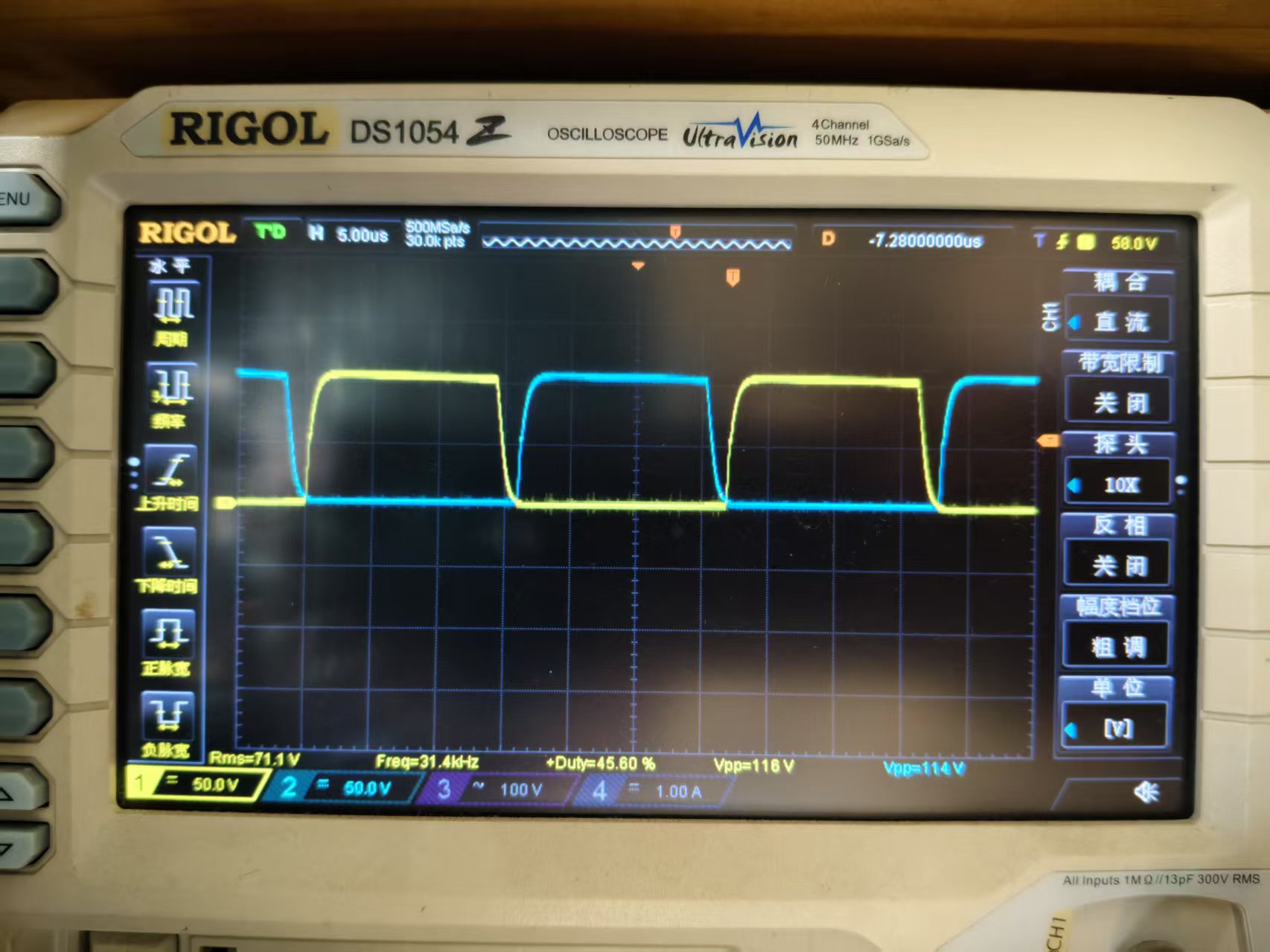

這是78V輸入，輸出DC700V，負載用5個500R1000W電阻并起來時DS腳波形，

波形不夠完美！需要微調一下！

用2個6KW60V可調電源串起來使用，78V72A負載，效率在94.5

信號小板線路參數修改完成，重新焊板

功能有：過電流保護，低壓保護，高溫保護（4個保護點），溫控風扇，軟起動（完美避開啟動尖峰），DS管壓保護功能，輸出低于650V和高于750V保護，所以板子要10CM*10CM，如果排密點改用0603，可以縮小1/5都可以，但考慮要戶外長期工作，線路采用寬松點好，有利散熱，另外還有與外部信號通信控制+電流模擬輸出，給單片機采集。

利用調溫臺調整溫控點，保護溫度在80°

很久沒在這發作品了。我記得以前發圖文基本上即發即看到，怎么現在，我昨天晚上發，到現在都是內容審核中的？

今天把波形調整了下，出來效果好很多

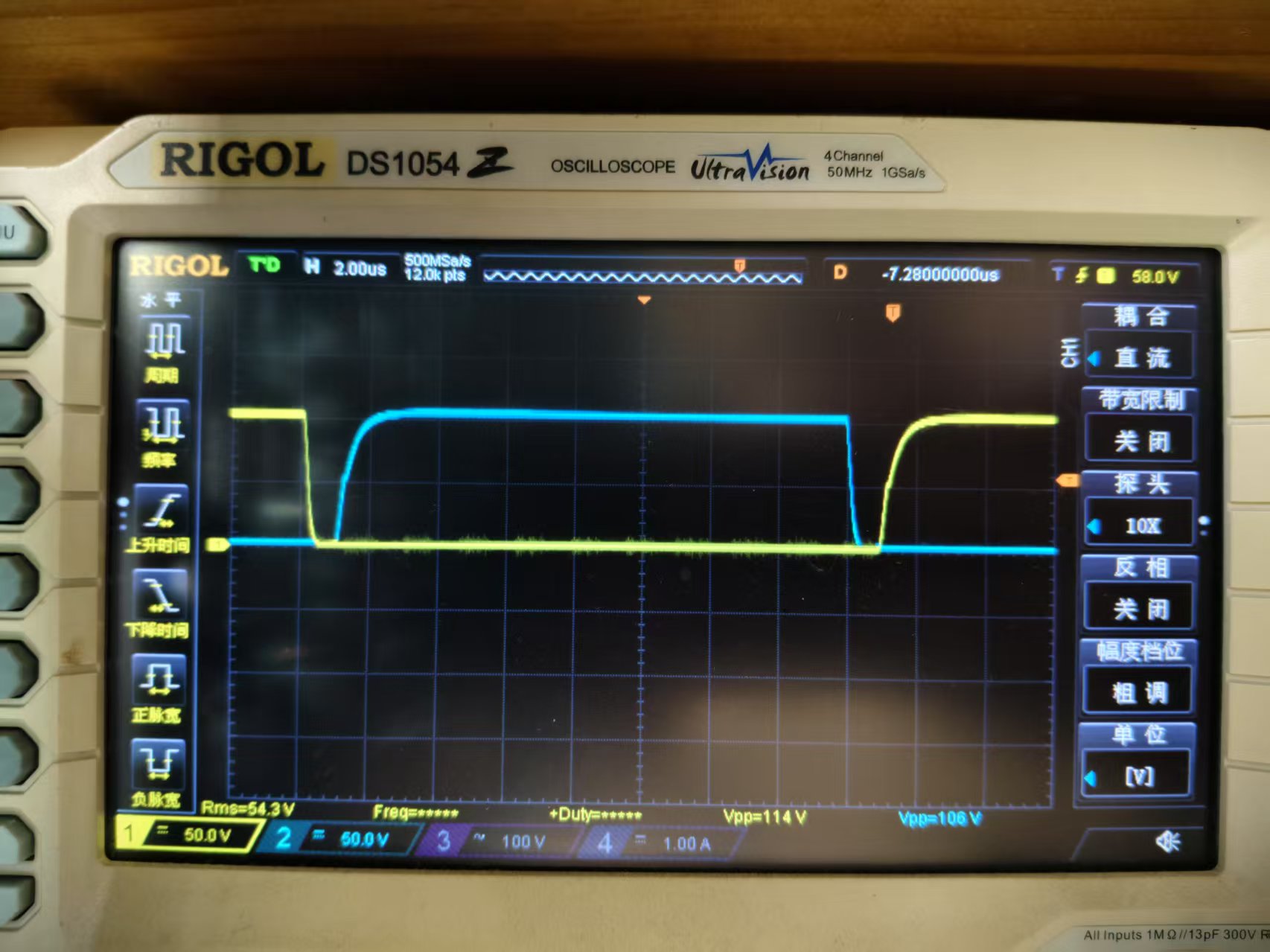

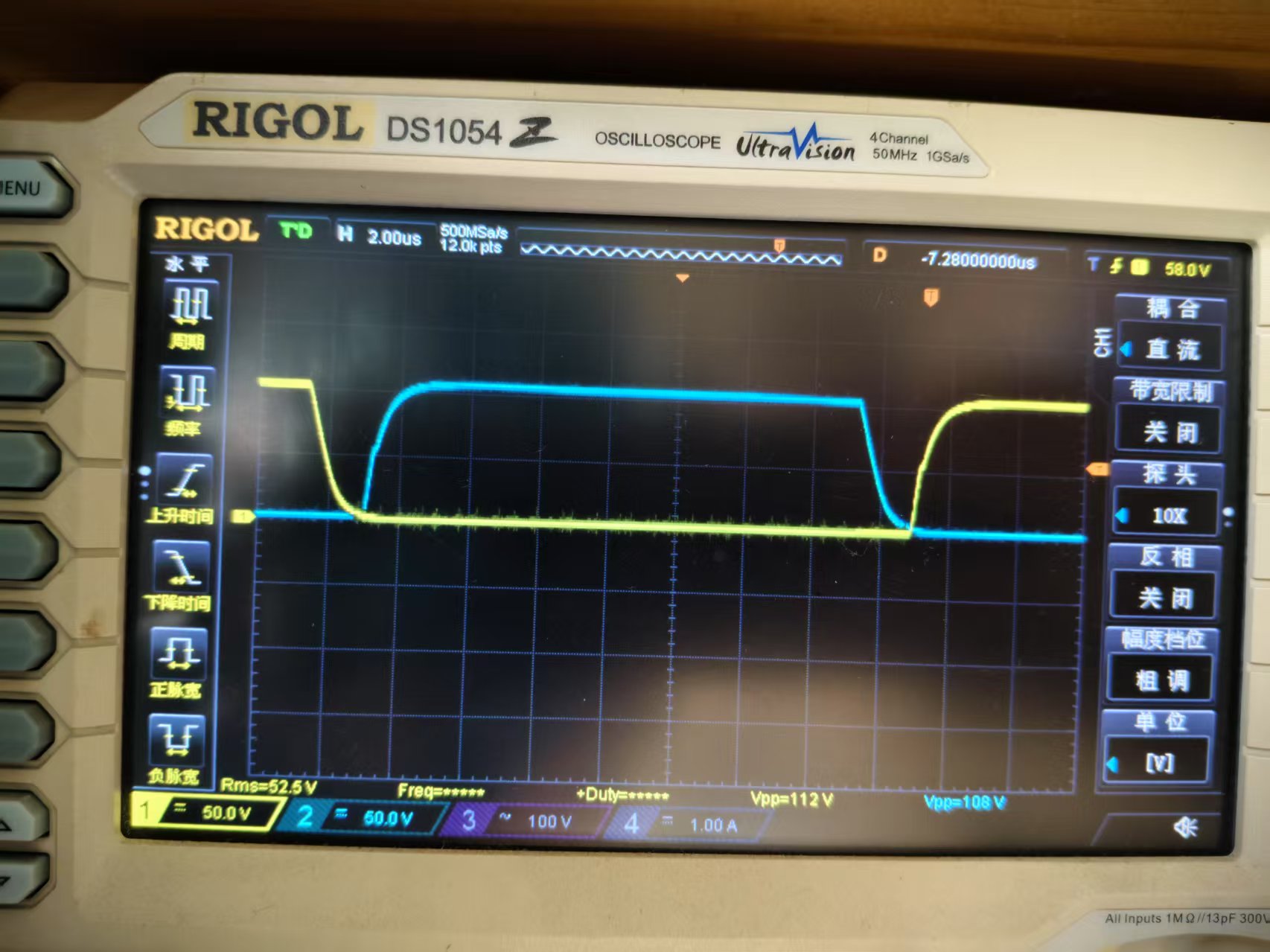

這是調整前G極波形拖尾嚴重！

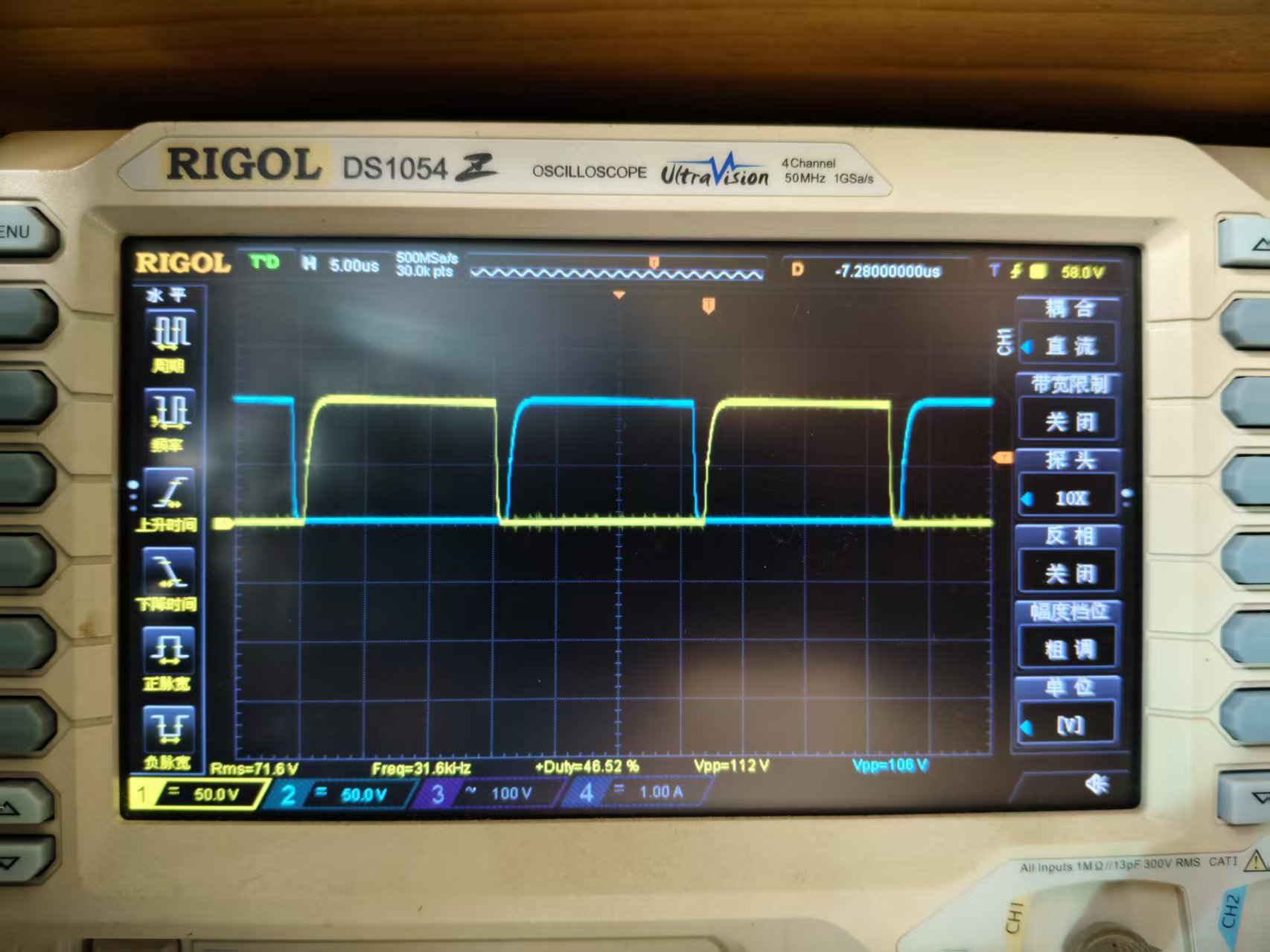

這是改正后G極波形，關斷利落，漂亮！

美中不足是打開還不夠！驅動能力還要提升！

這麼大的功率，散熱一定要做好，散熱片很大，很足。風扇也是不可少的。圖片測試沒看到風扇。風扇估計在機箱上吧。

散熱器大，板厚10MM，時間不長不用風扇都可以。現在發現整流的RHRG30120也是發熱大戶（但由于手頭有幾千的數量想著用完它），準備重新做板，2管全波整流，加用上碳化硅二極管，發熱會小點，效能應該提升1~2個。

左右各1把60*60的風扇對著吹，可以兼顧散熱器和變壓器降溫，風扇是溫控的，小功率溫度低轉速慢，溫度高于50°轉回高速。
