產品描述

PL32001是一款24V同步升壓轉換器，內置用于負載斷開的柵極驅動器。它集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為18mΩ的開關FET和一個導通電阻為18mΩ的整流FET。

PL32001采用自適應恒定關斷時間峰值電流模式控制。它具備一項有助于提高輕載效率的內部特性。當輸出電流較低時，PL32001將進入不連續導通模式（DCM）。PL32001的可配置特性包括可編程逐周期電流限制、可編程開關頻率功能以及模式選擇功能。

PL32001在關斷時能夠將輸出端與輸入端隔離。一旦輸出端發生短路，它會進入打嗝模式以降低熱應力，并且在短路情況解除后可自動恢復。此外，它還具備過壓保護（OVP）和熱保護功能，以避免出現故障運行。

功能特征：

＞輸入電壓范圍：2.7V-24V

＞輸出電壓范圍：4.5V-24V

＞集成了兩個18mΩ FET

＞可編程開關峰值電流：15A

＞可調節開關頻率：高達2.2MHz

＞可提供負載斷開功能的柵極驅動器

＞自動切斷短路保護功能

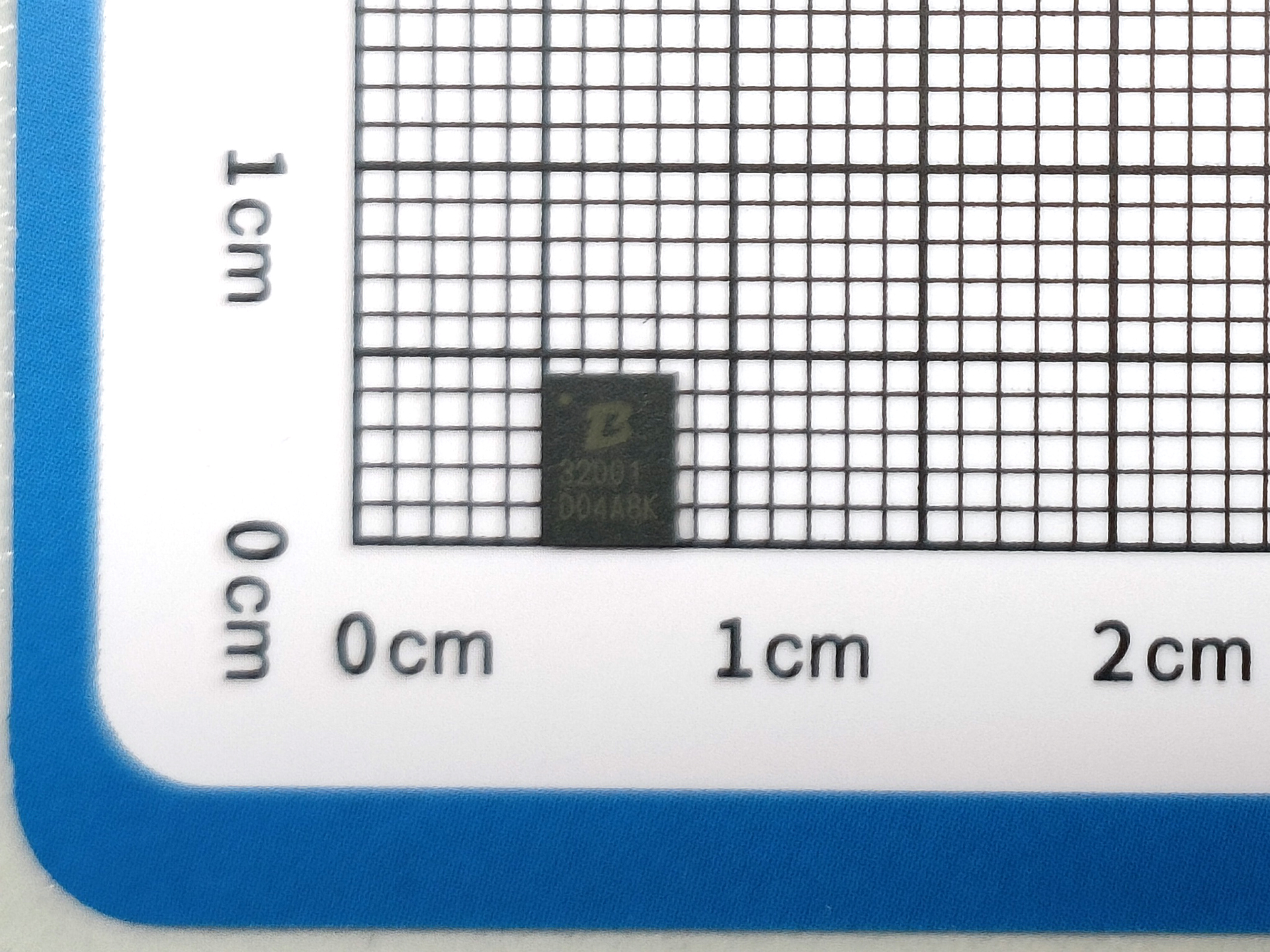

＞封裝：QFN3.5x4.5-20L

原理圖

應用領域 ●

- 藍牙揚聲器

-Thunderbolt接口

- 便攜式刷卡機（POS）終端

- 電子煙

﹏﹏﹏﹏﹏﹏﹏﹏﹋﹋﹋﹋﹋﹋﹋﹏﹏﹏﹏﹏﹏﹏﹏
