智能吸頂燈/攝影補光燈專用！H5228雙通道LED驅動，高效節能省空間一、雙路調光技術背景與市場需求隨著LED照明技術的快速發展和智能照明需求的激增，雙路調光技術正成為照明行業的重要發展方向。傳統單路調光方案只能實現整體亮度的統一調節，而雙路調光則能夠實現對兩個獨立通道的精確控制。今天，由我來為大家揭秘一款極具創新性的調光解決方案 ——H5228雙路調光。
雙路調光的主要優勢體現在三個方面：
① 設計靈活性：可獨立控制兩個LED通道，實現色溫調節（如冷暖光混合）、色彩變化或不同區域的獨立亮度控制
② 能效優化：通過智能分配兩個通道的功率，可在不同場景下實現最優能效
③ 成本效益：相比使用兩個獨立單路驅動器，集成雙路方案可節省空間和BOM成本
二、H5228芯片介紹1. 芯片概述H5228是一款大功率異步降壓恒流芯片外置N溝MOS驅動，與肖特基和電感形成回路組成降壓架構，H5228是一個外置 N-MOSFET 的 LED 驅動 IC。 由于 H5228 采用高壓端點電流偵測，而且 IC 補償回路采用電流模式，具有優異的動態響應又能簡化外部補償回路。H5228是用高壓制程生產，可提供 6.5V-80V 寬電壓的應用環境。H5228同時具有數字調光功能與仿真調光(線性調光)功能。IC 內置溫度保護機制，當 IC 內部溫度超過保護值，輸出電流會開始線性下降。
2. 芯片參數Ø 效率高達95%以上
Ø 芯片穩定工作電壓6.5-80V
Ø 恒流基準值為0.1V±2%
Ø 工作頻率175KHz
Ø 模擬調光，調光深度0.3%
Ø 芯片輸入具有可調過流保護（OCP）
Ø 芯片輸入低壓保護（UVP）
Ø 芯片具有過溫保護（OTP）

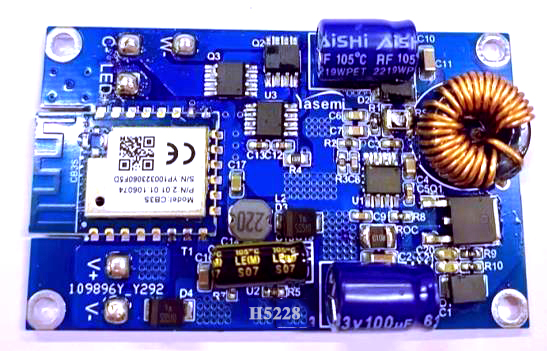

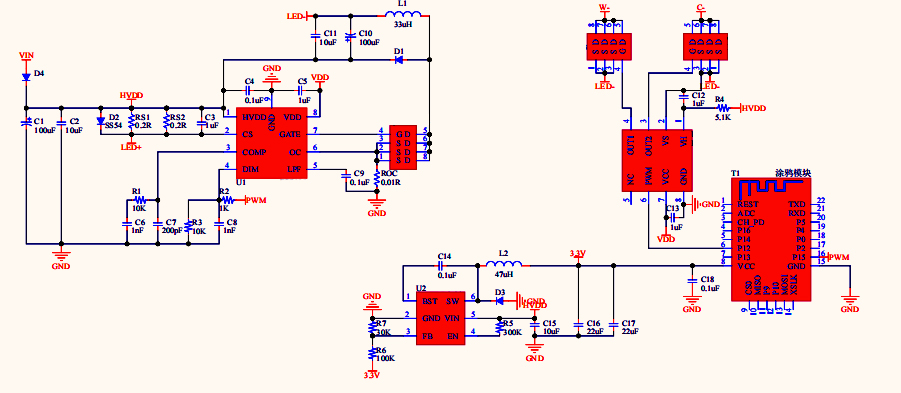

3. H5228雙路調光的demo板
4. 調光控制H5228支持PWM數位調光功能與模擬調光，可以控制輸出電流0.1%~100%
① 模擬調光：

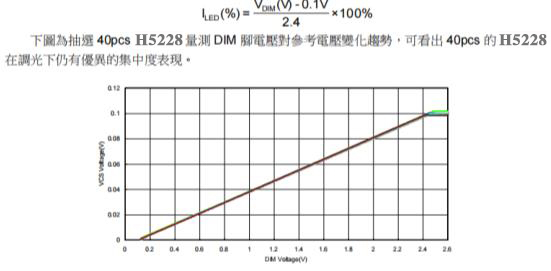

只要在 DIM 腳輸入 0.1~2.5V，即可控制輸出電流0.1%~100%(參考電壓 0.1mV~100mV)。DIM 腳電壓(VDIM)與電流百分比(ILED(%))換算式如下：
② PWM調光：

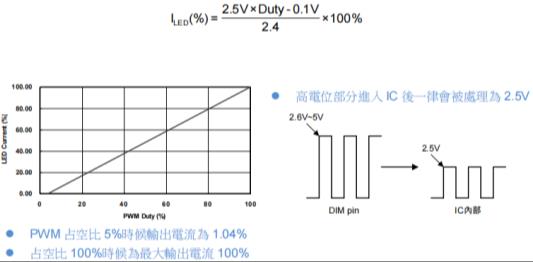

只要在DIM 腳輸入 500Hz~200kHz 頻率的數位訊號，控制PWM 數位訊號的占空比(Duty cycle)即可控制輸出電流0.1%~100%(參考電壓 0.1mV~100mV)。PWM 的高電位電壓可接受 2.6V~5V，高電位部分進入 IC 后一律會被處理為 2.5V，IC 最后再把訊號處理為DC電壓去做調控，PWM 占空比(Duty)與輸出電流百分比(ILED(%))換算式如下：
三、H5228的市場應用與典型方案1. 智能家居照明應用產品：智能吸頂燈、磁吸燈
H5228解決方案：
吸頂燈：通過 H5228 的雙路調光功能，可以分別控制兩組不同色溫或亮度的 LED 燈珠。同時，H5228的寬電壓適應性，使得吸頂燈可以穩定工作在不同的家庭供電環境下。磁吸燈：H5228降壓恒流芯片可以配合共陽轉換芯片精簡電路，減小PCB板面積。支持PWM和DC模擬信號調光，芯片內部機制將PWM調光信號轉為模擬信號，大大降低磁鐵對PWM調光的影響，同時內部自動校準自身基準優化調光曲線和調光精度，工作占空比可達100%，輸入和輸出可以做零壓差恒流，完美解決磁吸燈設計痛點。2. 戶外照明應用場景：大功率釣魚燈、無人機照明
H5228解決方案：
釣魚燈：H5228 恒流驅動模塊可將四節鋰電池的電壓降壓到 6V 左右，恒流驅動 LED 燈珠，最大功率可達 90W 左右。由于是恒流驅動，不會因為電池電量降低而導致 LED 亮度降低，保證了亮度的一致性。其最大驅動電流達15A，能夠輕松覆蓋釣魚燈低壓大功率 40W、60W、80W 等不同功率的應用場景。通過合理設計 PWM 調光電路，利用 H5228 的 PWM 調光特性，可實現 LED 燈具亮度的精確調節，調光過程平滑自然。無人機照明：H5228 芯片憑借其高精度調光功能，能夠根據實際照明需求，靈活調節無人機照明的亮度。寬電壓范圍使其能適應不同的電源條件，大功率驅動能力可確保提供足夠的照明亮度。靈活的調光控制方式，支持多種調光模式，可通過遠程控制實現對無人機照明的精準調節。其完善的保護功能，保障了在復雜環境下芯片的穩定運行，高效率則有助于延長無人機的續航時間。3. 攝影補光燈H5228解決方案：H5228芯片能同時精準控制冷光和暖光LED，實現2500K-8500K色溫無級調節和0-100%亮度平滑過渡，其轉模擬調光技術徹底消除頻閃問題，確保視頻拍攝畫面穩定。該芯片響應速度快、轉換效率高，既能滿足專業影視補光對光線質量的苛刻要求，又能為便攜補光燈提供節能高效的驅動方案。
總結H5228雙路調光控制器通過創新的架構設計，成功解決了傳統方案在靈活性、效率和成本方面的痛點。其在多種應用場景中的出色表現，不僅驗證了雙路調光技術的實用價值，也為照明系統設計者提供了更廣闊的創新空間。隨著智能照明向個性化、健康化方向發展，H5228這類高性能雙路調光解決方案必將成為市場的主流選擇。
