1 / 推導過程 /

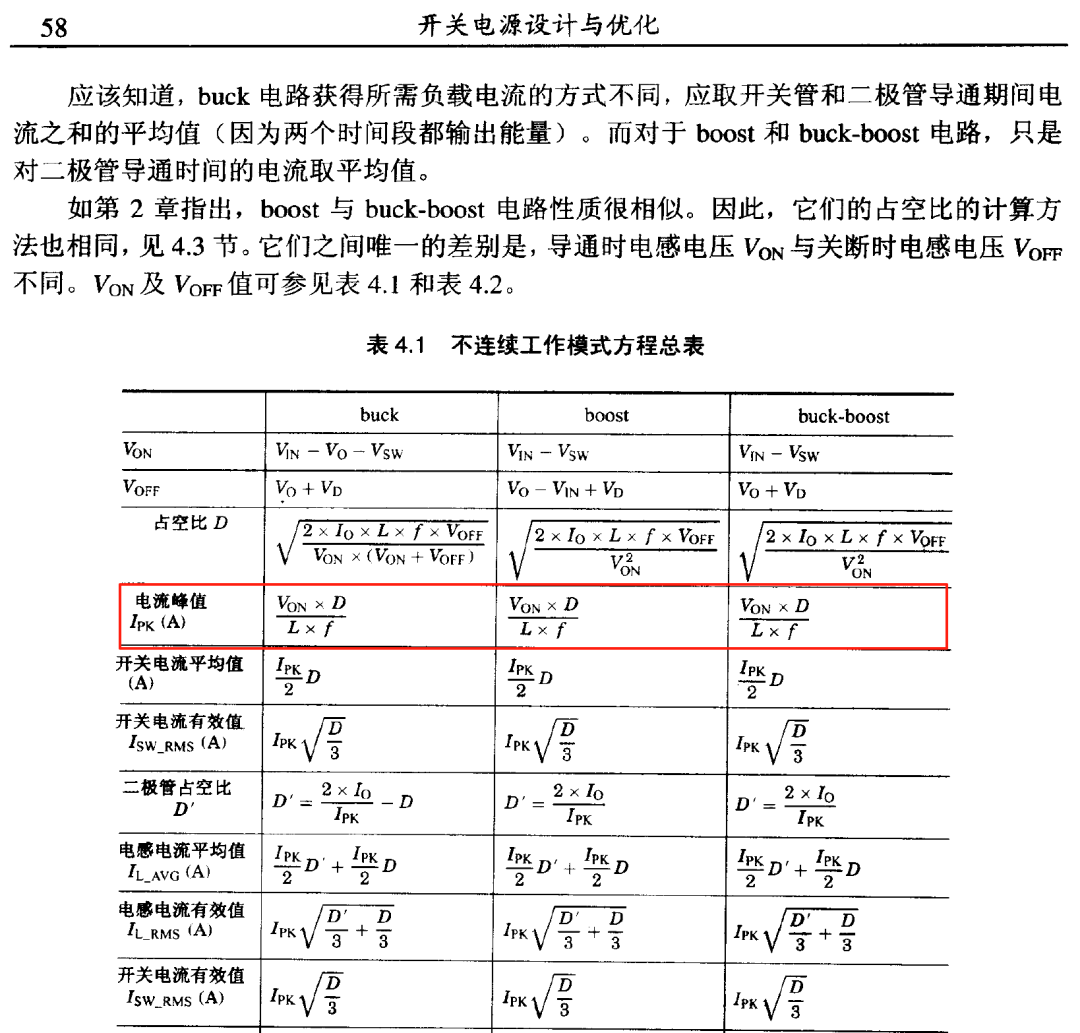

圖 1 來自書籍《開關電源設計與優化》

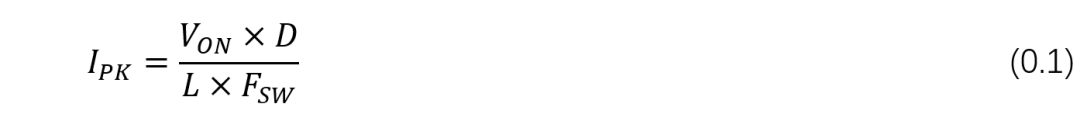

圖 1所示，Sanjaya《開關電源設計與優化》這本書58頁，給出了boost電路dcm模式下的峰值電流公式(0.1)：
此外，還給出了boost dcm占空比，即：

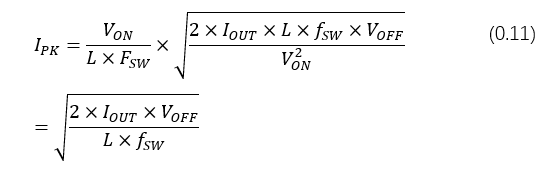

將公式(0.1)代入(0.10)并化簡，得到boost dcm電感峰值電流，即：
再將 V_OFF = V_OUT + V_D - V_IN 代入公式(0.11)，得到boost dcm電感峰值電流，即：

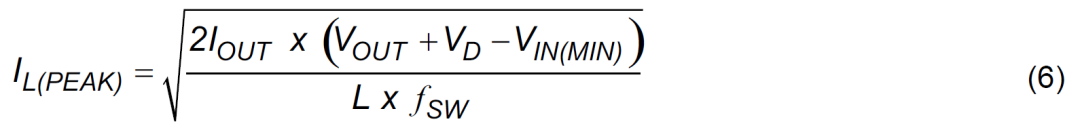

這就是 [ ] 這篇文章中如下公式(6)boost電路dcm模式電感峰值電流計算公式的推導過程。
2 / 公式差異 /
Boost電路ccm模式電感峰值電流公式(0.9)：
Boost電路dcm模式電感峰值電流公式(0.12)：
有同學將占空比D代入公式(0.1)無法得到帶根號的公式(0.12)，原因是他的占空比D是ccm模式占空比，得到的必然是公式(0.9)。一個是ccm，一個是dcm，二者工作模式不同，峰值電流計算公式不同；跨越了bcm這個邊界，它就不再是它了。

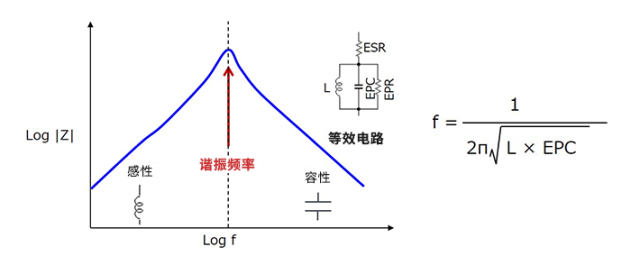

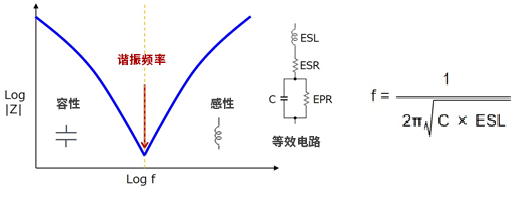

電容跨越了諧振頻率就呈了感性；電感跨越諧振頻率就呈了容性；婚姻跨越了出軌，多數原本相戀的愛人，可能也會分道揚鑣。
