01、前言

接觸過運放的朋友們，相信對運放的關鍵參數：增益帶寬積，有一定理解，最近在看運放知識，聊聊自己的理解。內容可能存在不夠準確或理解有偏差的地方，也歡迎大家指正和交流。

02、增益帶寬積的定義

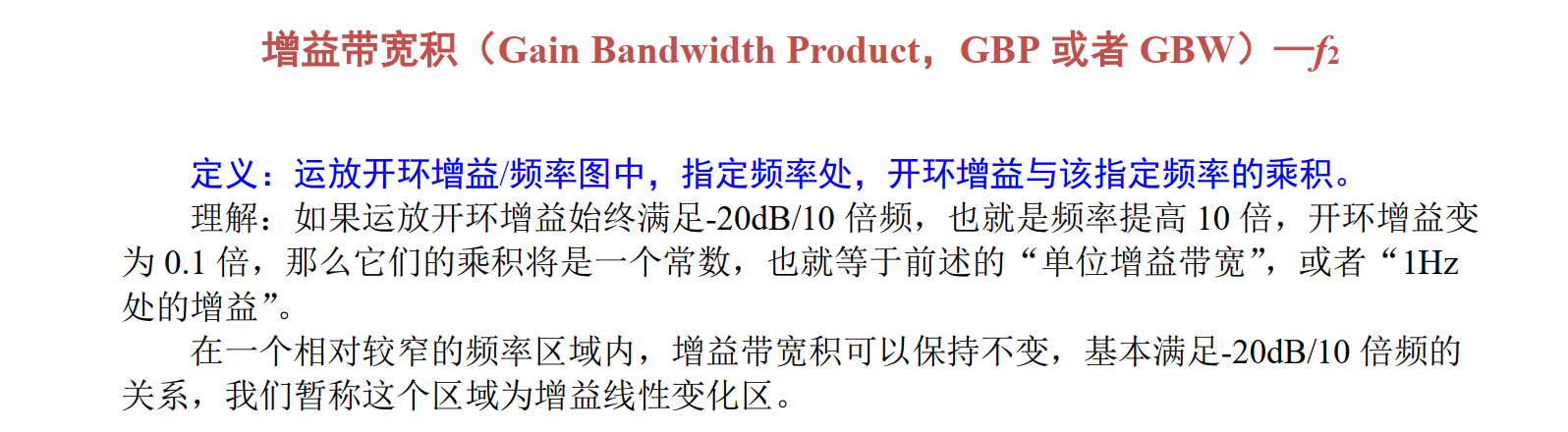

你好放大器這本書里面給出了定義。

也就是定義為運放開環增益（A?）與對應頻率點帶寬（f）的乘積，即 GBW = A? × f，單位為 Hz

2.1 增益

增益指的是運放的放大能力，增益（Gain）是運放輸出電壓與輸入電壓的比值，代表信號放大倍數，增益越大，運放對小信號放大能力越強。

增益決定抽多少水，增益越大=水桶越大，單次抽的水更多=信號放大更強。

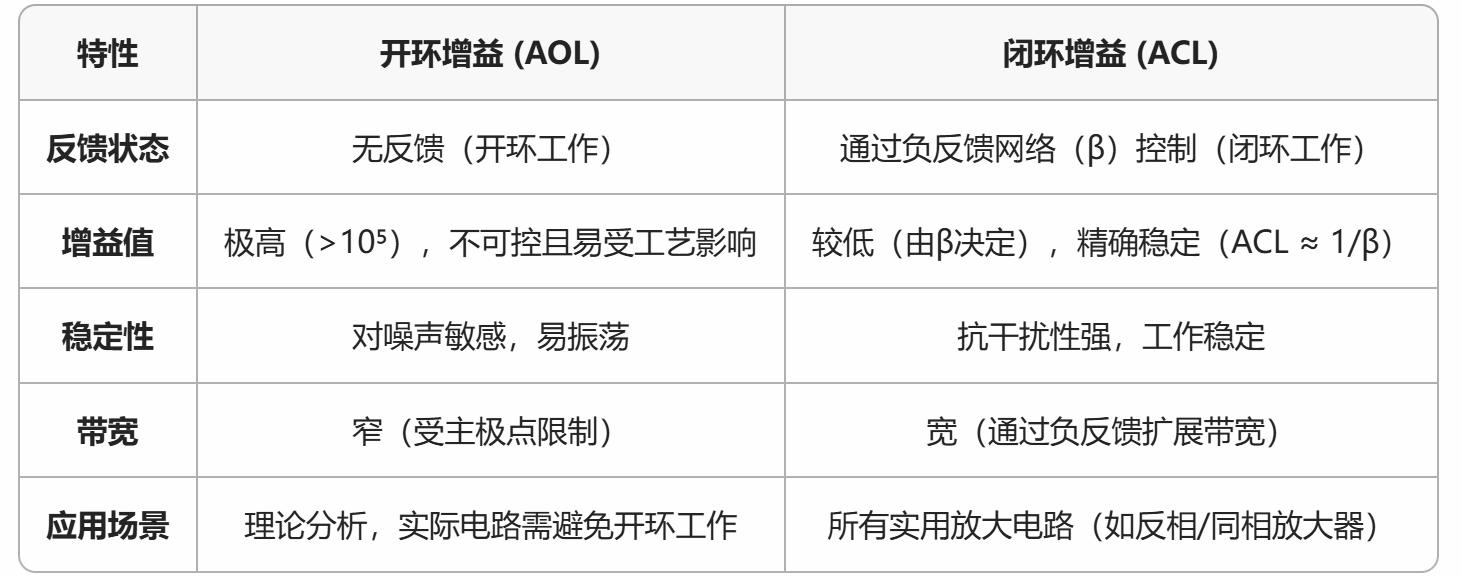

開環增益和閉環增益是什么意思？

可以看出如下信息。

開環增益指的是器件本身的放大能力，直接使用器件放大，放大能力會受局限性，容易受工藝影響，一致性差，增益/放大倍數不可控；

通過加入負反饋控制形成閉環工作時，增益值雖然低了（放大能力低了），但是容易控制，帶寬增加（處理信號的頻段多了），穩定性高了（閉環抗干擾能力強，開環容易受噪聲影響）。

2.2 帶寬

帶寬指的是運放能有效放大信號的最高頻率范圍。帶寬越高，處理高頻信號能力越強。

帶寬決定抽水速度快慢，帶寬越大=抽水速度越快=高頻信號處理越快。

2.3 增益帶寬積

增益帶寬積指的是運放的性能總量，也就是運放處理信號變換的速度。

書上給定的公式：增益帶寬積GBW=增益（A）X帶寬（f）

eg.某運放增益帶寬積等于10MHz，增益設為100，則最大信號頻率=10MHz/100=100KHz

 03、總結

增益帶寬積類比于抽水系統的總功率=抽水量X抽水速度。

當總功率固定時。

若想抽更多水（提高增益），必須降低抽水速度（降低帶寬）；

若想抽水速度更快（提高帶寬），必須降低抽水量（降低增益）。
