SL3041降壓芯片在72V轉5V電動車充電器中的應用解析產品核心優勢概述
SL3041作為一款高性能降壓型開關穩壓器，在高壓轉低壓應用場景中展現出顯著的技術優勢。該芯片采用先進的集成設計，將功率MOSFET內置其中，大幅簡化了外圍電路設計。其寬達10V至100V的輸入電壓范圍特別適合電動車等高壓環境應用，能夠穩定輸出3A電流，轉換效率超過90%，在移動電源系統中表現卓越。
在保護機制方面，SL3041具備多重安全防護設計，包括周期峰值限流、軟啟動、輸出短路保護和過溫保護等功能，確保系統在各種異常情況下都能可靠工作。芯片采用ESOP-8封裝，具有良好的散熱性能，支持-40°C至+85°C的寬溫工作環境，完全滿足電動車等戶外設備的嚴苛要求。
電動車充電應用方案
針對72V電動車電池系統降壓至5V為手機等設備充電的需求，SL3041提供了理想的解決方案。其內置的高壓功率MOSFET可直接處理高達100V的輸入電壓，無需額外的前級降壓電路，大大簡化了系統設計并提高了整體可靠性。

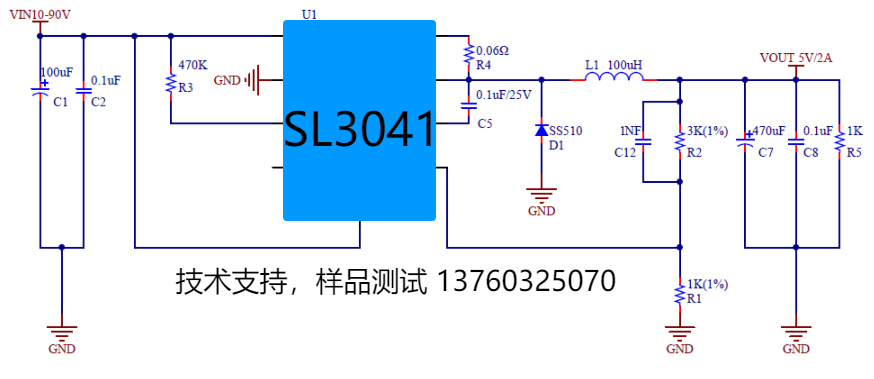

典型應用方案中，只需配置適當的外圍元件即可實現穩定輸出：
輸入側配置電解電容與陶瓷電容組合，有效抑制電壓波動選用合適的電感元件，確保電流連續且紋波小采用快速恢復的肖特基二極管作為續流元件通過FB引腳的分壓電阻網絡精確設定5V輸出電壓
這種設計特別適合電動車載充電設備，能夠適應電池電壓在行駛過程中的波動，始終保持穩定的5V輸出，為移動設備提供安全可靠的充電電源。
關鍵設計考量
在實際應用中，PCB布局對SL3041的性能發揮至關重要。良好的布局原則包括：
輸入電容、自舉電容盡可能靠近芯片相應引腳芯片背面大面積鋪銅以增強散熱能力大電流路徑（GND、VIN、SW等）走線短而粗敏感信號線遠離高頻開關節點
電感選擇需考慮額定電流比最大負載電流高30%，同時確保在最大電感峰值下不發生飽和。輸出電容推薦使用低ESR的電解電容，配合適當的陶瓷電容可進一步降低輸出紋波。
值得一提的是，SL3041具有極低的靜態工作電流（典型值2mA），待機電流僅10μA，非常適合需要長時間待機的電池供電應用場景。其110kHz的固定開關頻率設計也有助于降低EMI干擾，提高系統電磁兼容性。
典型應用表現
在實際測試中，SL3041在72V輸入、5V/3A輸出條件下展現出優異的性能：
轉換效率高達90%以上輸出電壓穩定性良好，負載調整率優異熱性能可靠，長時間工作溫度可控對輸入電壓波動的適應能力強
這些特性使其成為電動車載充電設備的理想選擇，能夠滿足嚴苛的車載環境要求，為移動設備提供持續穩定的電源供應。芯片內置的多重保護機制也大大提高了系統的安全性和可靠性，有效防止因異常情況導致的設備損壞。
