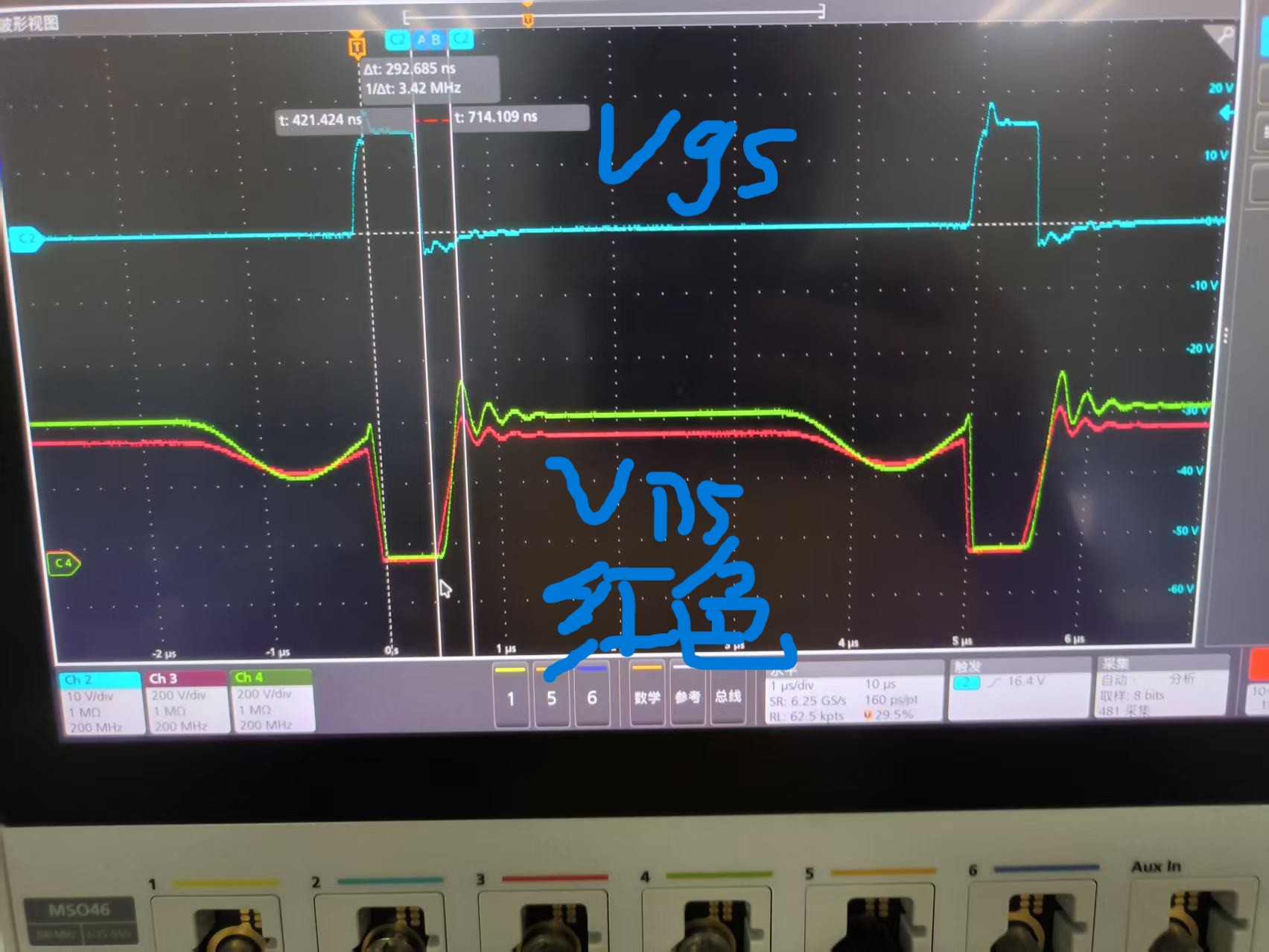

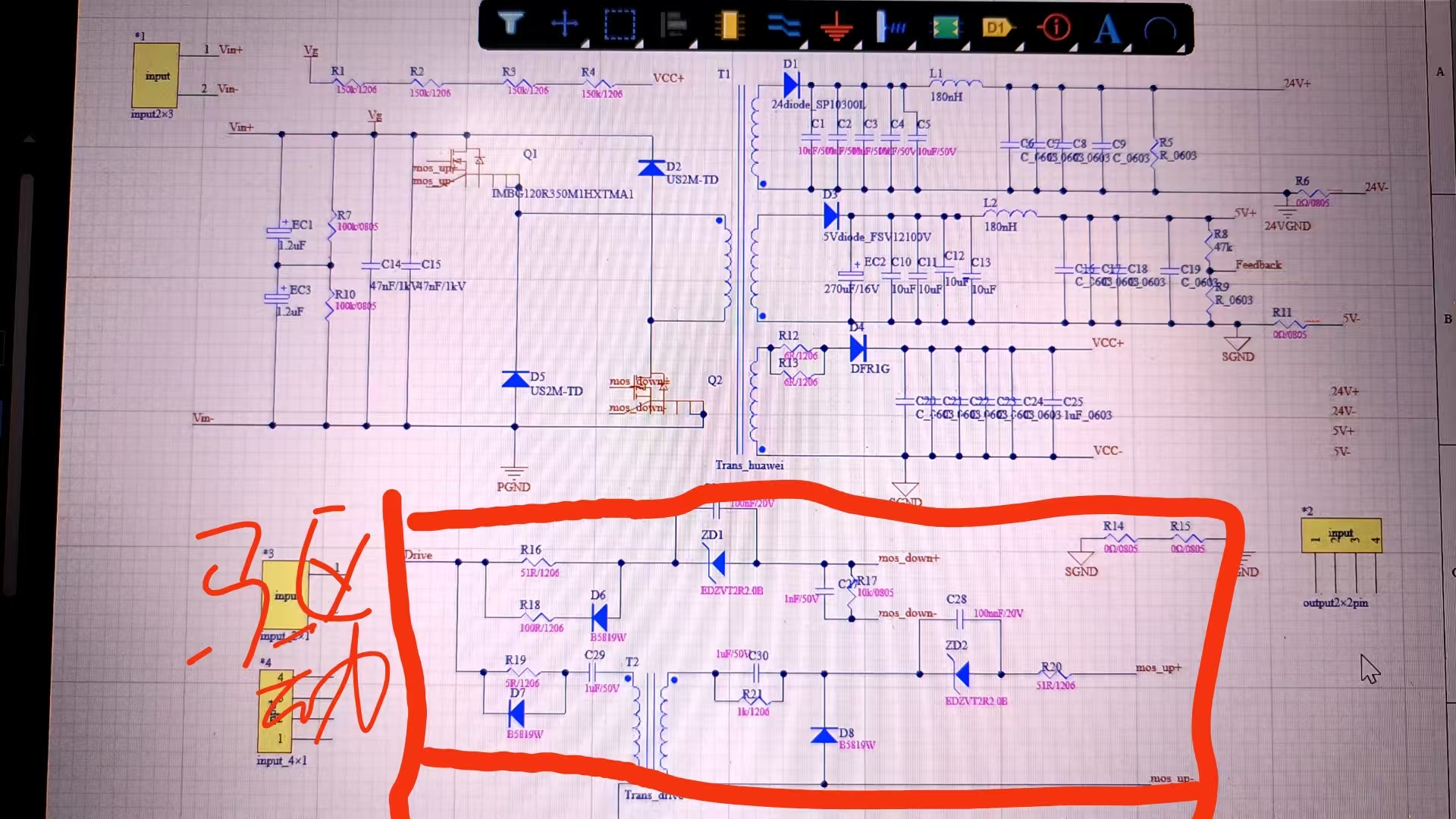

DCM模式雙管反激變換器，開關頻率200kHz，輸入電壓700V，輸出功率20W.芯片用的UC2844，原理圖中輸出電壓從上到下為24V/5V/16V，開關管為SiC MOSFET，關斷時開關管柵源級電壓Vgs降為0后漏源極電壓Vds才開始上升，兩個電壓都是直接測的開關管管腳電壓，這是為什么啊？波形圖中藍色為上管隔離驅動的Vgs，紅色為上管Vds。主電路和驅動原理圖如下
雙管反激電源開關管關斷過程異常是為什么
全部回復(0)
正序查看
倒序查看
現在還沒有回復呢，說說你的想法
