MDD開關二極管的合理 PCB 布局

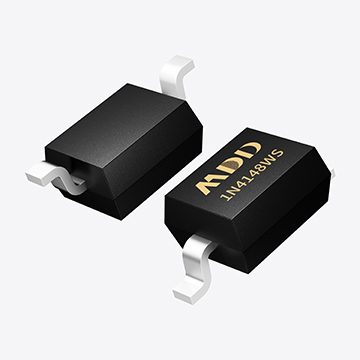

MDD辰達半導體的開關二極管廣泛應用于電源電路、射頻（RF）電路和高速信號處理等領域，其主要作用是快速導通和關斷，以保證電路的正常運作。然而，開關二極管的性能不僅僅依賴于選型，還與 PCB 布局密切相關。合理的 PCB 布局能有效減小寄生電感和電容，避免信號干擾，提升開關效率和可靠性。作為 FAE，我們需要幫助客戶優化布局設計，以提高電路的整體性能。

一、開關二極管的布局需求開關二極管的作用是切換電流，若布局不當，會帶來過高的寄生電感和電容，影響開關速度，增加功率損耗，并導致信號失真或過熱。具體來說，以下幾個因素是布局時必須注意的：寄生電感：二極管處于開關狀態時，寄生電感會導致電流變化過程中的延遲，影響開關性能。特別是在高速開關電路中，寄生電感會降低開關速度并增加開關損耗。寄生電容：二極管的 PN 結自帶電容，若布局不合理，可能導致額外的寄生電容，這會降低電路的響應速度，甚至干擾信號的傳輸。電流路徑的最短化：開關二極管的導通和關斷過程要求電流能夠迅速通過二極管。如果電流路徑過長，會增加電感和電阻，導致信號衰減和能量損耗。

二、合理的 PCB 布局技巧為了有效減少寄生電感和電容，并提高二極管的開關性能，以下布局技巧應得到關注：1. 靠近負載放置開關二極管目標：減少電流的路徑長度，降低寄生電感。建議：開關二極管應盡量放置在負載端附近，以確保電流從負載流向二極管的路徑最短。這有助于快速響應并減少電流的滯后，提升開關速度。2. 優化地線布局目標：提供穩定的回流路徑，避免地電位波動。建議：地線應盡量寬且短，以減少地回路的電阻和電感。在高速電路中，單獨的接地層可以有效減少地電位波動，避免不必要的 EMI（電磁干擾）。3. 合理規劃信號線和電源線目標：避免信號線和電源線交叉，減少互相干擾。建議：開關二極管應與高速信號線和電源線分開布置，避免電流變化對信號線產生干擾。在高頻電路中，信號線和電源線應遵循差分布線的原則，以減少串擾和干擾。4. 使用較寬的銅箔目標：降低導線電阻，減少功率損耗。建議：使用較寬的銅箔或加大銅箔厚度，降低電流通過時的電阻，減少熱量生成，并改善開關二極管的散熱性能。5. 減少通過二極管的電流尖峰目標：避免過大的電流尖峰，保護二極管。建議：通過在二極管兩端增加 RC 網絡或 TVS 等元件來抑制浪涌電流，保護二極管免受電流尖峰的損害。6. 優化布線層數與層間電容目標：減少布局中的寄生電容，保證信號的完整性。建議：在多層 PCB 中，盡量避免信號線與電源線過于接近。可以使用適當的隔離層和參考地層來減小信號線與電源線之間的耦合，降低寄生電容。7. 使用適當的 PCB 封裝和散熱設計目標：有效散熱，提升開關二極管的穩定性。建議：對于高功率的開關二極管，應選擇散熱性能較好的封裝，如 DO-214 或 SMC 等。適當設計散熱孔和散熱銅箔區域，幫助二極管快速散熱，避免因溫度過高而導致二極管失效。

三、常見的 PCB 布局錯誤過長的電流路徑：電流路徑過長會增加電感和電阻，導致開關二極管響應遲緩，甚至出現失效。信號線與電源線靠得太近：信號線和電源線相互干擾，會導致高頻噪聲和信號畸變。不合理的地線布局：地回路設計不良會導致地電位波動，進而影響二極管的穩定性和電路的整體性能。
