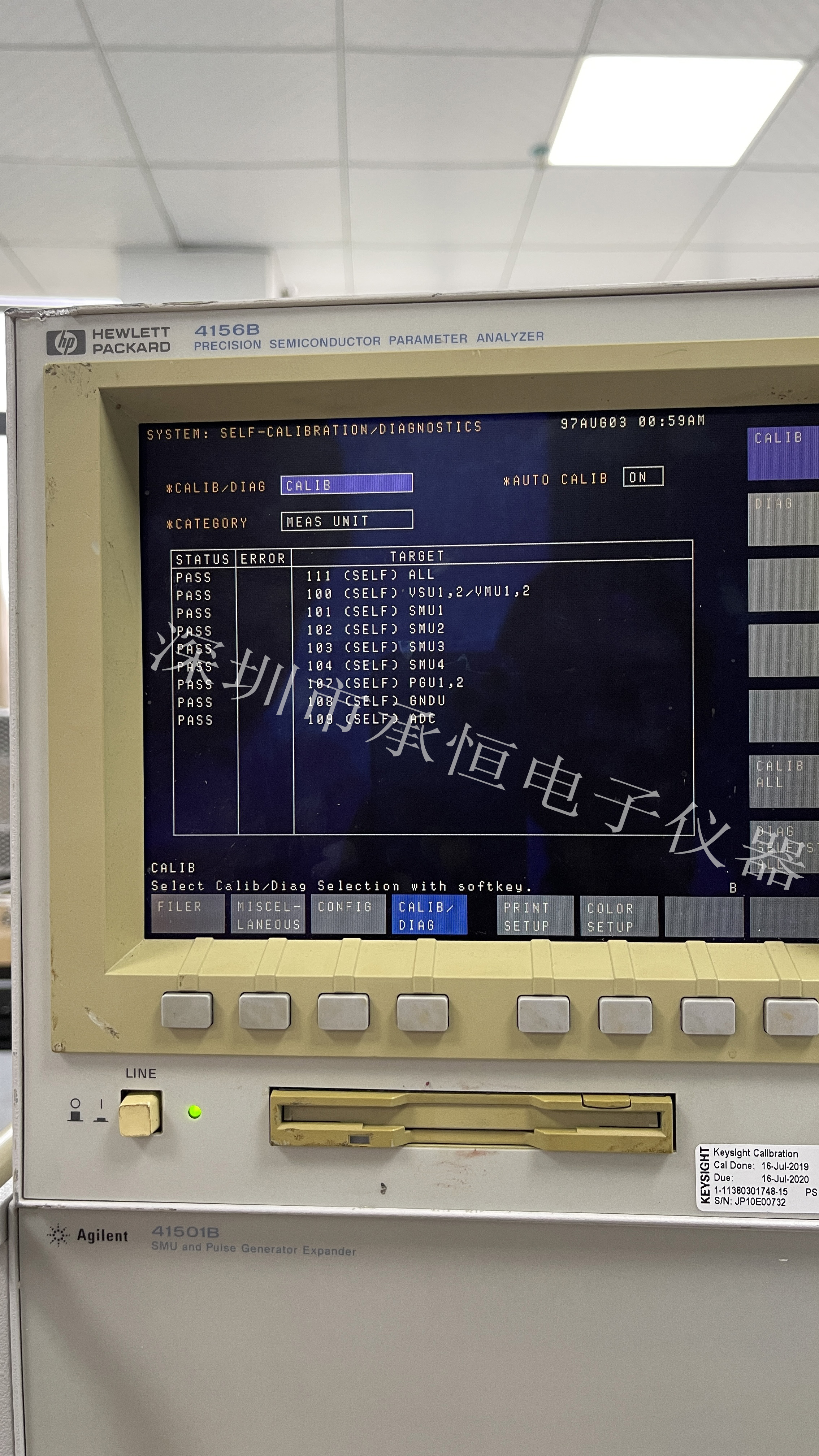

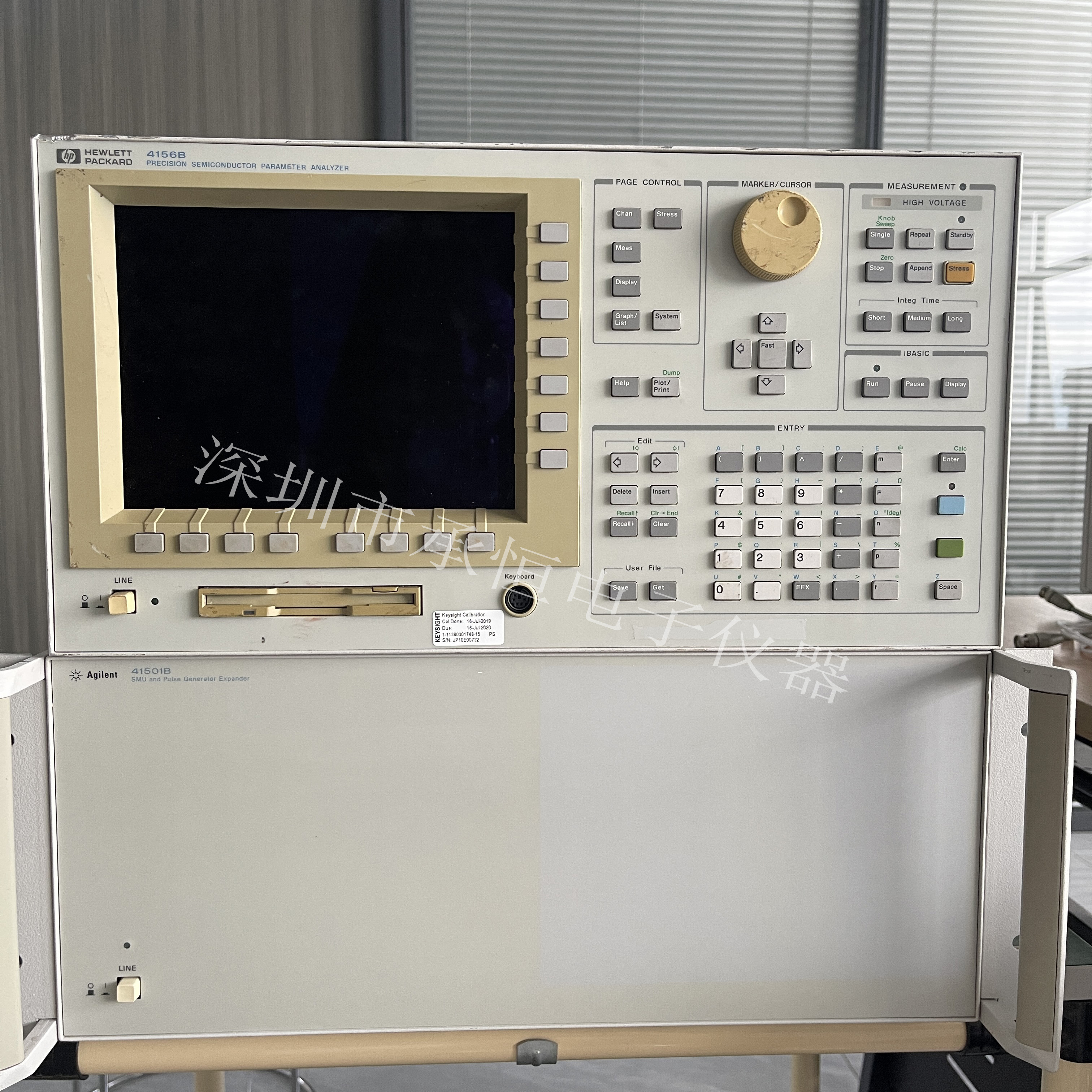

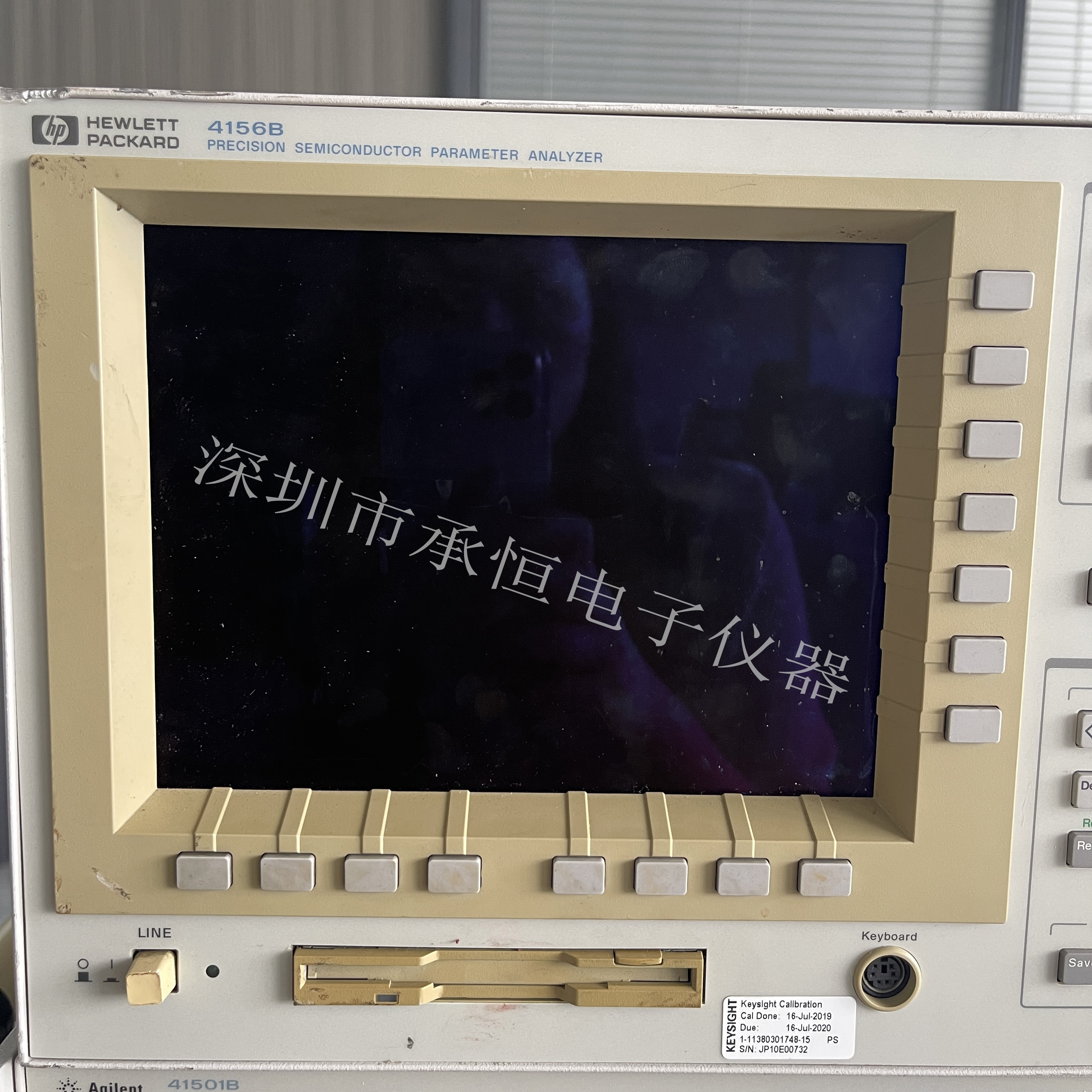

Agilent HP 4156A 是一臺高精度半導體參數分析儀。它的核心功能是對半導體器件（如晶體管、二極管、集成電路）進行精確的電氣特性測量和分析。
它誕生于惠普（Hewlett-Packard, HP） 時代，后來隨著公司分拆，Agilent（安捷倫）繼承了其測試與測量業務，如今又演變為是德科技（Keysight Technologies）。因此，您會看到HP、Agilent、Keysight這些名字都與之相關。它是一款經典且至今仍在許多實驗室和產線中服役的儀器。
---
核心功能與特點
1. 精密電壓和電流的施加與測量： 它可以為器件提供非常精確的電壓或電流激勵源（Source），并同時高精度地測量產生的電流或電壓響應（Measure）。 典型的模式包括：SMU（Source Monitor Unit，源監測單元） 模式（強制電壓測電流或強制電流測電壓）、VMU（Voltage Monitor Unit，電壓監測單元） 模式（高阻抗電壓表）、VSU（Voltage Source Unit，電壓源單元） 模式。
2. 多通道能力： 標準配置通常包含4個精密SMU和2個VMU，以及2個VSU。這些單元可以靈活地連接到器件的各個引腳（如晶體管的Gate, Drain, Source, Bulk），從而實現對復雜器件進行全面表征。
3. 廣泛的測量范圍和高分辨率： 能夠測量從pA（皮安）級的微弱漏電流到安培級的大電流，電壓范圍也從毫伏到上百伏。 這種極高的分辨率和動態范圍使其能夠準確測量現代半導體器件的各種關鍵參數，無論是關態下的極小漏電流還是開態下的大電流。
4. 生成I-V曲線： 它的主要工作是自動掃描電壓或電流，并繪制出詳細的電流-電壓（I-V）特性曲線。這是分析器件性能的基礎。 常見測試： 晶體管：輸出特性曲線（Id-Vd）、轉移特性曲線（Id-Vg）、閾值電壓（Vth）、導通電阻（Ron）、跨導（Gm）等。 二極管：正向/反向I-V曲線、擊穿電壓（BV）。 電容：C-V曲線。
5. 集成化和自動化： 內置計算機（基于HP-UX操作系統）和圖形界面，可以直接在儀器上控制測量、顯示曲線和分析數據。 通過GPIB接口與外部PC連接，使用專門的軟件（如Keysight IC-CAP）進行更復雜的控制、建模和數據分析。
---
典型應用場景
1. 半導體器件研發與建模： 在實驗室中，工程師使用4156A來測量新設計的晶體管或其它元件的精確電氣特性，并基于這些數據建立用于電路仿真的SPICE模型。
2. 集成電路（IC）設計驗證： IC設計團隊使用它來驗證硅片（Wafer）上制造出來的實際電路性能是否與仿真結果一致，并調試設計問題。
3. 半導體工藝監控： 在芯片制造廠（Fab）中，4156A被放置在測試實驗室（Lab）和產線上，用于監控工藝線的穩定性和一致性。通過測量測試結構（Test Key）的電學參數，可以快速判斷某一批次的工藝是否出現偏差。
4. 失效分析： 當芯片或器件出現故障時，使用4156A進行精密的電學測試，可以幫助定位失效點（例如，是柵氧擊穿還是PN結泄漏）。
---
與現代儀器的對比與傳承
HP 4156A 是其所在時代的旗艦產品，以極高的精度和穩定性著稱，至今仍被許多用戶視為“黃金標準”。 它的直接繼任者是 Agilent B1500A，以及現在是德科技的 B1500A 的升級版本。新一代產品提供了更快的速度、更現代化的用戶界面（Windows系統）、更強大的軟件和更多樣的測量模塊（如頻率更高的C-V測量）。 Keysight B1500A 是目前主流的半導體參數分析平臺。
總結
Agilent HP 4156A 是一臺經典的、高精度的半導體參數分析儀。它是半導體技術發展和 advanced 電子研發中不可或缺的工具，專門用于精確測量和分析半導體器件的直流（DC）電氣特性。
雖然它已經是一臺有些年頭的儀器，但其出色的性能和可靠性使其在許多領域仍然是值得信賴的工作主力。如果您在實驗室或產線看到它，那通常意味著正在進行非常精密的半導體器件級測量工作。
