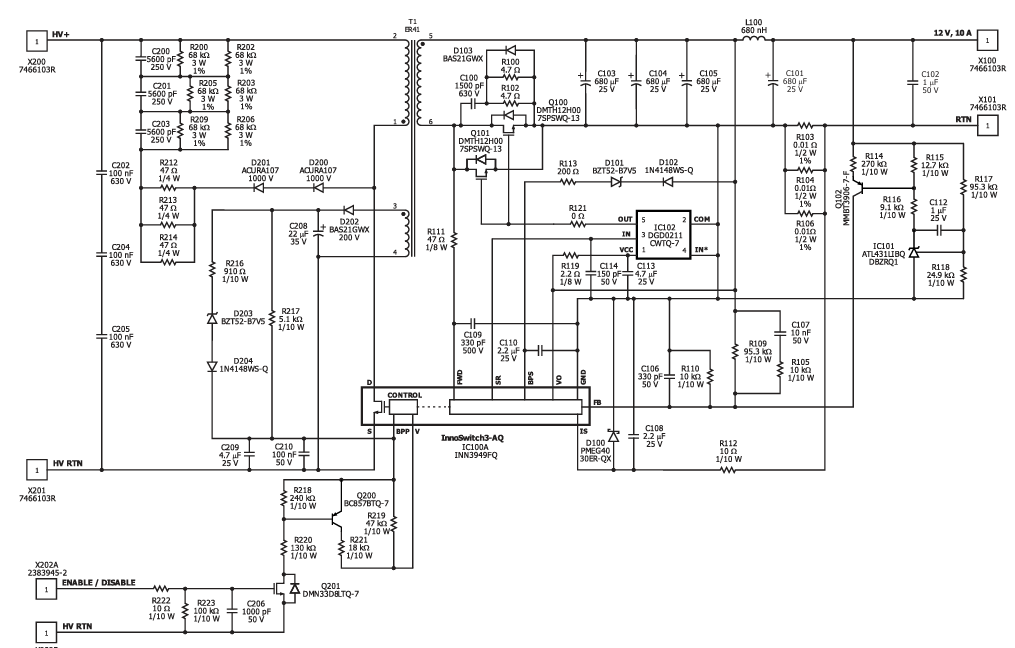

電源采用反激式轉換器拓撲，可從高壓輸入提供隔離式低壓輸出。反激平面變壓器T1的原邊繞組連接在高壓直流輸入與InnoSwitch3-AQ集成電路（IC100）內部1700V SiC功率開關的漏極引腳之間。

在原邊繞組兩端設置了R2CD型（電阻-電阻-電容-二極管）緩沖電路，用于限制關斷期間的漏源電壓峰值。兩個超快恢復二極管（D200和D201）串聯布置以滿足爬電距離和電氣間隙要求，同時確保二極管反向電壓不超過其最大額定值的70%。電容器C200、C201和C203存儲變壓器T1漏感產生的能量，其容值經過優選以最小化緩沖電阻網絡的電壓紋波，并確保整個開關周期中保持近乎恒定的功耗。電阻R200至R209用于耗散緩沖電容存儲的能量，其阻值經過精心選擇，使其平均工作電壓不超過最大額定電壓的80%，并確保功耗始終低于額定功率的50%。

變壓器T1的輔助繞組在正常工作時為原邊供電，此舉可提升效率并降低InnoSwitch3-AQ集成電路的溫升。輔助繞組輸出由二極管D202和電容器C208進行整流濾波。InnoSwitch3-AQ具備自啟動功能，通過內部高壓電流源為偏置電源引腳（BPP）電容器C209和C210充電，電流經電阻R217注入BPP電容器。二極管D203、D204與電阻R216共同構成原邊側輸出過壓保護電路（初級OVP），當輸出出現過壓事件時，該電路會向InnoSwitch3-AQ的BPP引腳注入電流，驅動集成電路進入自動重啟（AR）模式直至故障消除。
