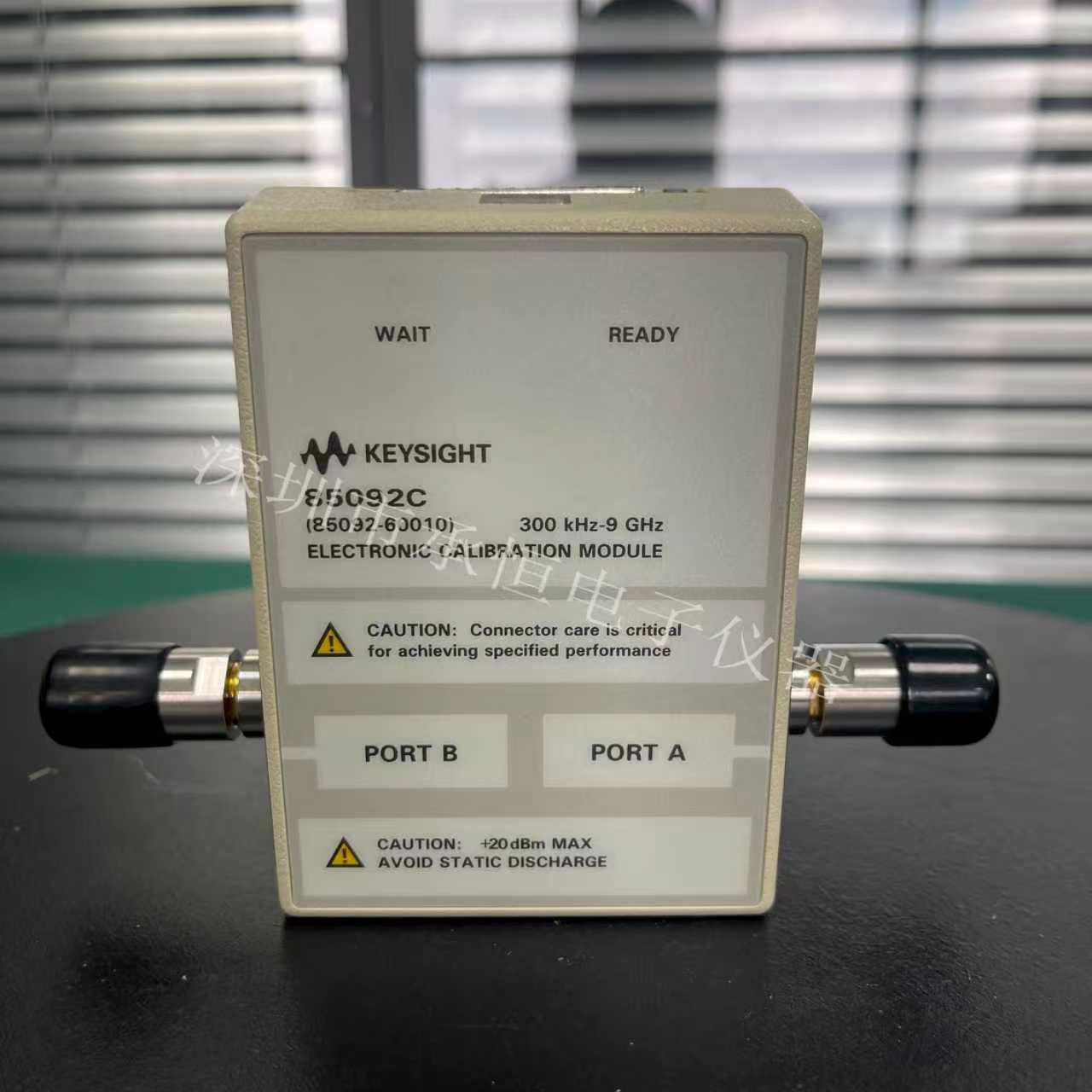

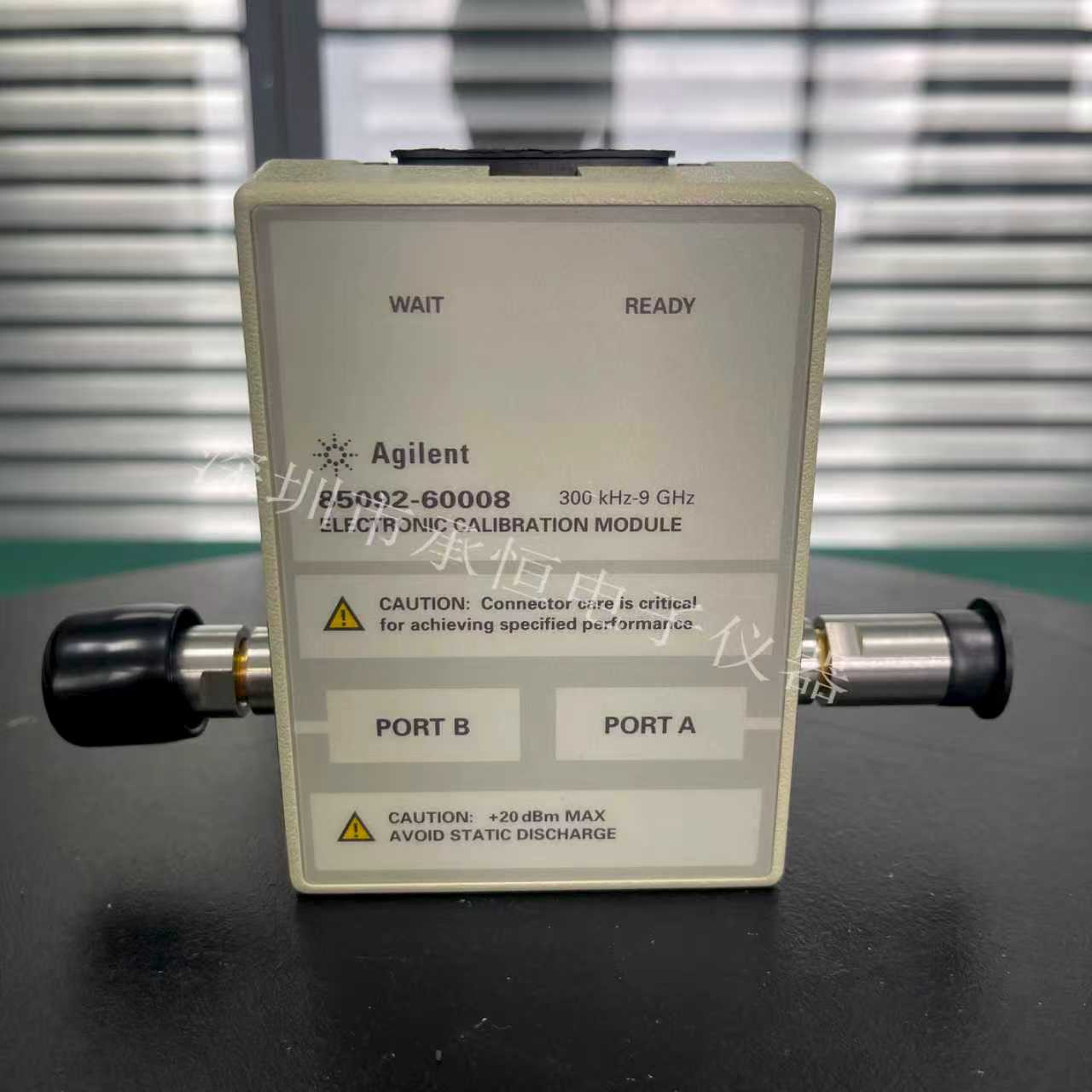

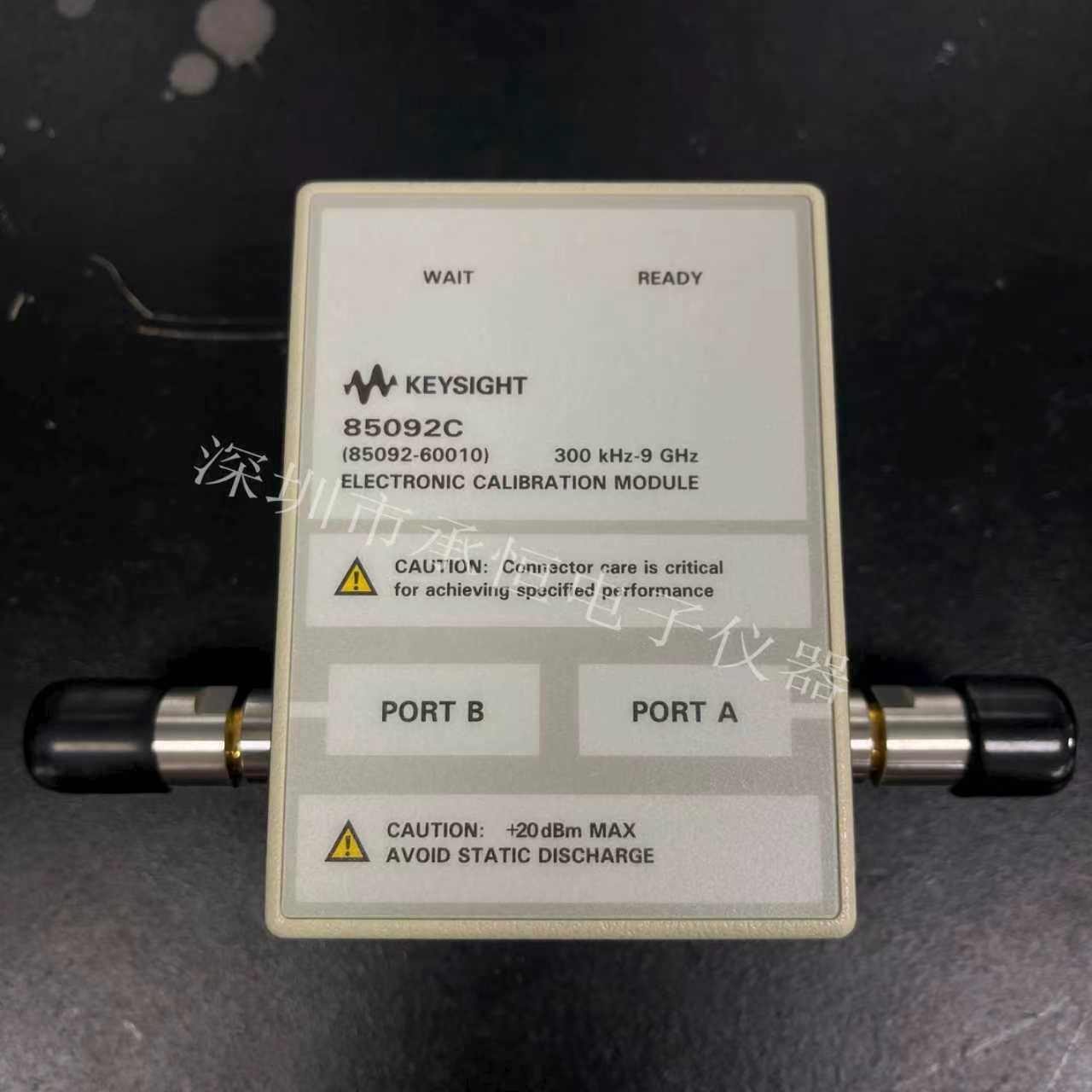

是德科技（Keysight）85092C 是一款非常經典且常用的 矢量網絡分析儀（VNA）電子校準件（E-Cal）。
---
核心定位與概述
產品名稱： 85092C 電子校準模塊（E-Cal） 生產商： 是德科技（Keysight Technologies）（其前身為安捷倫Agilent，安捷倫又源自惠普HP） 核心功能： 用于替代傳統的機械校準套件（開路器、短路器、負載、直通），自動化、快速且高精度地完成矢量網絡分析儀的校準。 適用接口： 3.5 mm 接口，這是一種應用非常廣泛的射頻連接器，精度介于N型（粗獷）和2.92mm（精密）之間，可與SMA接口互連（但會有微小精度損失）。
---
主要技術參數
| 特性 | 描述 || :--- | :--- || 接口類型 | 3.5 mm， Female (孔) || 頻率范圍 | DC 至 8 GHz || 適用VNA端口 | 2端口 (用于VNA的Port 1和Port 2) || 校準類型 | 支持全2端口校準（包括隔離度/串擾校準），可提供 SOLT (Short-Open-Load-Thru) 校準算法所需的所有標準狀態。 || 連接器壽命 | 10,000次 插拔（典型值） || 控制與供電 | 通過 GPIB (IEEE-488) 接口由矢量網絡分析儀進行控制和供電。 || 兼容VNA | 是德科技/安捷倫的大多數VNA，如： 8753ES, 871xES, E5070B/E5071C (ENA系列), PNA系列等。 |
---
主要特點和優勢（與傳統機械校準套件相比）
1. 極速校準： 一次連接，整個校準過程在幾十秒內自動完成。相比手動更換7次機械標準件（開路、短路、負載 on Port1；開路、短路、負載 on Port2； thru），效率提升巨大，且避免了人為錯誤。2. 卓越的精度： 電子校準件在工廠經過極其嚴格的表征，其內部狀態的模型數據存儲在模塊中。校準時，VNA讀取這些數據，從而獲得比大多數機械校準件更高的一致性和準確性。3. 出色的重復性： 避免了人工更換連接器帶來的扭矩和磨損不一致問題，校準結果的可重復性遠高于手動校準。4. 操作簡單： 大大降低了操作人員的技能要求，也減少了因操作不當（如扭矩不正確、連接器選擇錯誤）而引入的誤差。5. 保護設備： 減少了測試電纜和儀器端口頻繁插拔帶來的機械磨損。
工作流程：1. 用測試電纜將VNA的Port 1和Port 2連接到85092C的兩個端口上。2. 在VNA上選擇“E-Cal”作為校準方式，并選擇型號 `85092C`。3. 在VNA上啟動校準程序。4. VNA通過GPIB線控制85092C內部的高速開關，自動在所有校準狀態之間切換并采集數據。5. 校準完成，VNA應用誤差修正模型，得到高精度的測量結果。
---
應用場景
研發實驗室： 需要頻繁更換被測件并進行校準的場合，可以極大提高研發調試效率。 生產測試環境： 在生產線上的自動化測試系統中，E-Cal是實現快速、無人化校準的理想選擇，保證測試的一致性和可靠性。 質量檢驗： 需要高精度、可重復的測量來驗證產品是否達到苛刻的指標。
---
重要注意事項
1. 接口匹配： 必須確保您的測試電纜和被測件的接口也是3.5 mm公頭，才能直接連接。如果需要連接其他類型的接口（如N型、SMA），必須使用經過精密表征的轉接頭，否則會引入未知的誤差，破壞校準的準確性。2. 驅動與識別： 確保您的VNA支持E-Cal功能并有GPIB控制端口。在校準菜單中必須正確選擇 `85092C` 型號，以便VNA調用正確的校準數據。3. 狀態監控： 85092C內部有狀態計數器，可以監控其使用次數和壽命。需要定期通過VNA的校準菜單檢查其健康狀態（如使用次數、溫度、自檢狀態），確保其仍在規格指標內。4. 預熱： 為了達到最高精度，E-Cal需要在穩定的溫度環境下預熱一定時間（通常為30分鐘）。
總結
是德科技85092C是一款用于DC至8GHz頻率范圍、3.5mm接口的2端口矢量網絡分析儀的電子校準模塊。 它是射頻工程師提升測試效率、精度和可靠性的“神器”。
如果您經常使用VNA進行測試，并且頻率在8GHz以下，投資一個85092C可以為您節省大量時間并顯著提高測量的可信度。它是是德科技E-Cal產品線中非常成熟和受歡迎的一款產品。深圳市寶安區沙井方豐瑞儀器設備經營部是集電子儀器銷售、測試方案提供、售前服務、儀器設備維修、儀器租賃、回收、計量等業務為一體公司。
