大家好，歡迎來到NanoVNA 矢量網絡分析儀②-拆解測評篇

NanoVNA是一款開源、便攜式的矢量網絡分析儀，它能夠在高頻范圍內進行精確的矢量網絡分析。這款設備的設計初衷是為業余電子愛好者和學生提供一種價格實惠、易于使用的測試儀器，以便在無線電和射頻電路設計方面進行實驗和測試。NanoVNA具有諸多優點，如價格低廉、易于攜帶、易于使用和開放源代碼等特點。在本文中，我們將對NanoVNA進行深入的測評和評估，以便更好地了解這款設備的性能和應用。

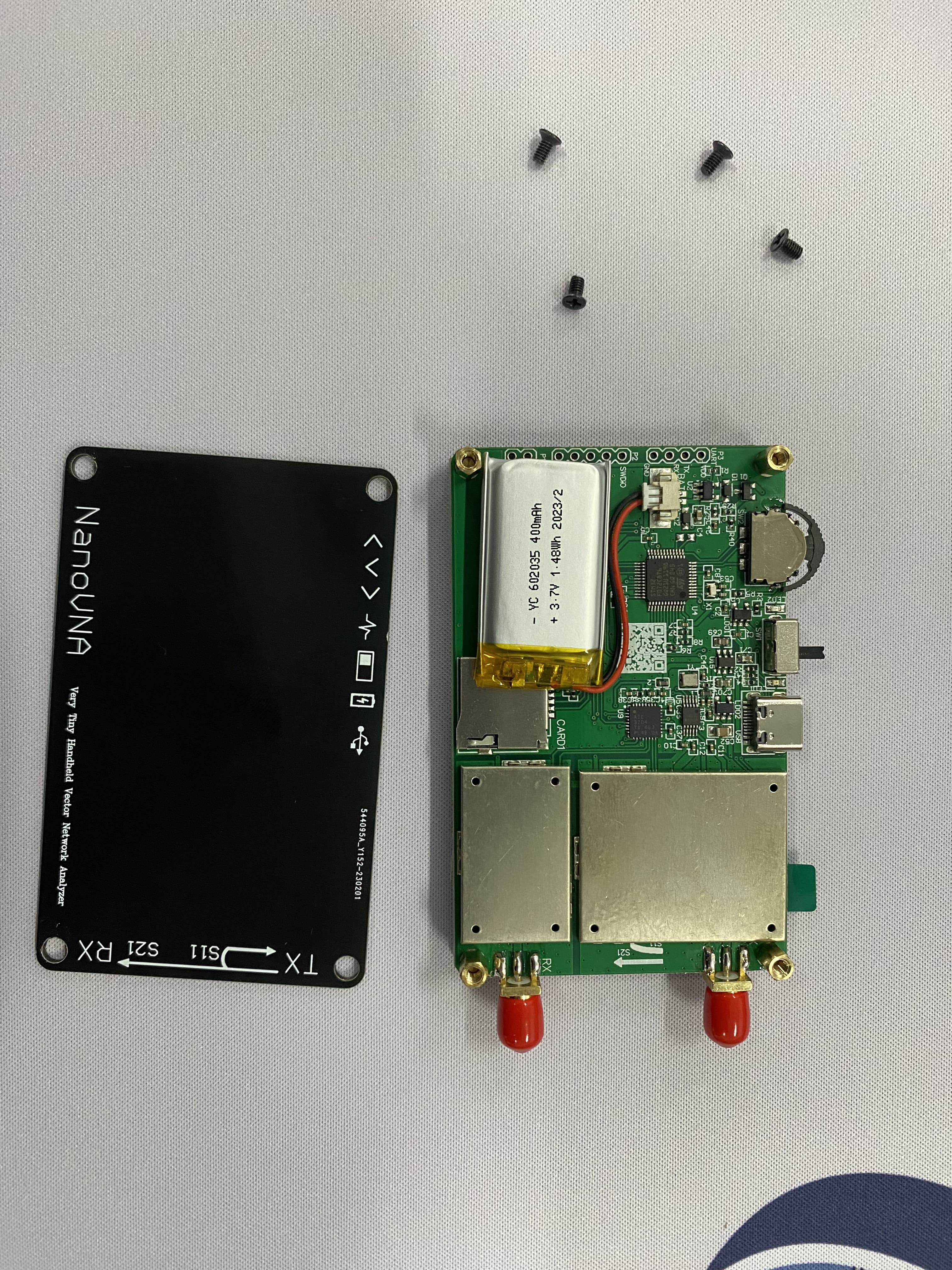

首先我們先拆解底部的面板，其實這樣面板是使用PCB制作的，上面沒有任何元器件盒電路，只有板面和絲印。

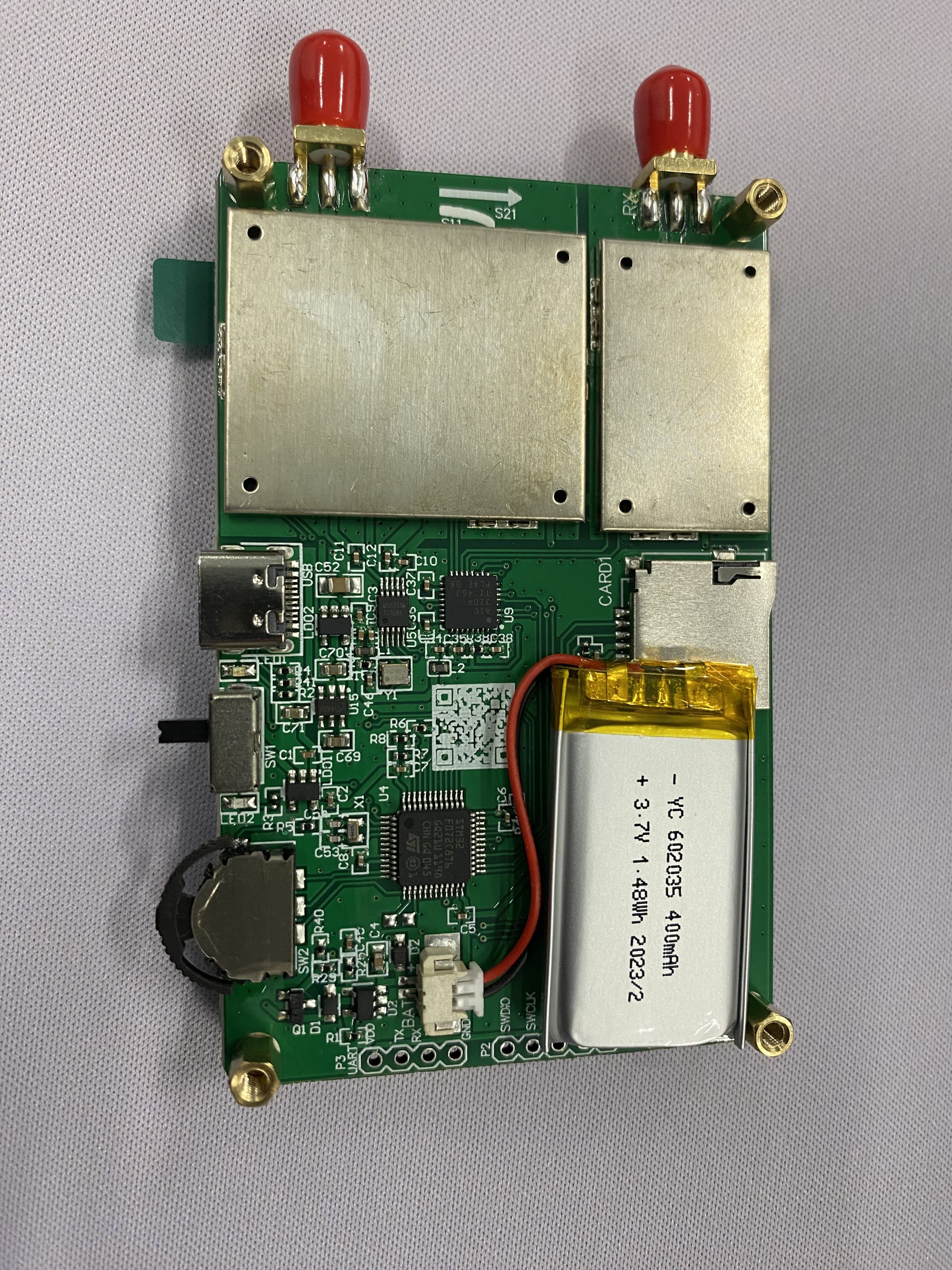

進入眼簾的可以看到有輸入輸出接口，400mA的鋰電池、波動開關，C口的充電接口，下面還有SD卡槽位。

另外在發射和接收的區域還有金屬的屏蔽罩，下面應該是發射荷接收電路，這個部分一般都要進行信號屏蔽，達到更好的接收和發射效果。

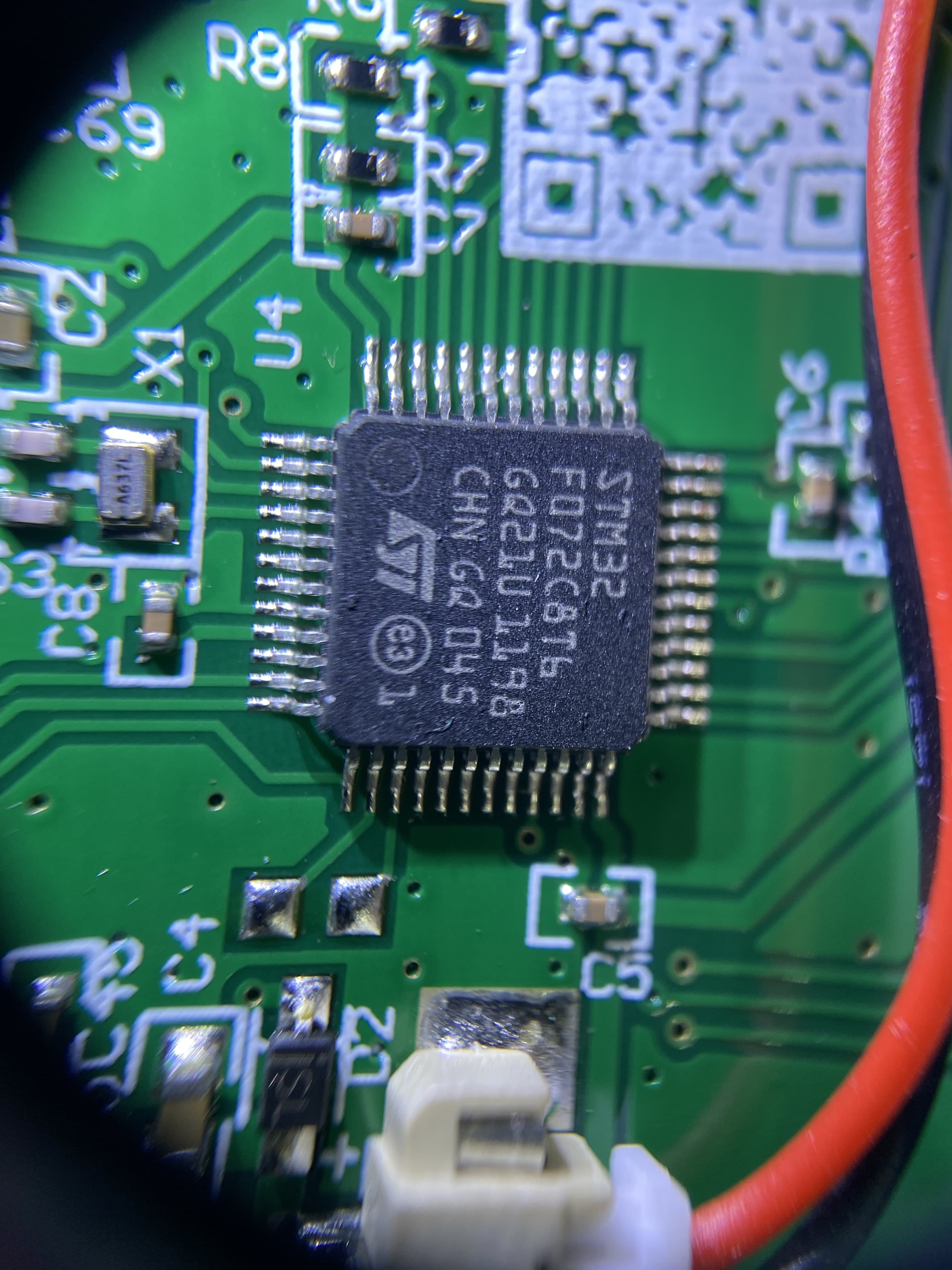

從大到小，我們先看一下主控部分，采用STM32F072C8T6。STM32F072C8T6是STMicroelectronics推出的一款高性能、低功耗的32位微控制器，采用Cortex-M0內核，運行頻率高達48MHz。該芯片內置64KB的Flash存儲器和16KB的SRAM，同時還支持多種外設，包括USB、UART、SPI、I2C等。STM32F072C8T6還具備豐富的安全功能，如硬件加密、校驗和保護等，以保證系統的可靠性和安全性。由于其高性能、低功耗和豐富的外設支持，STM32F072C8T6在工業控制、智能家居、汽車電子等領域有廣泛的應用。

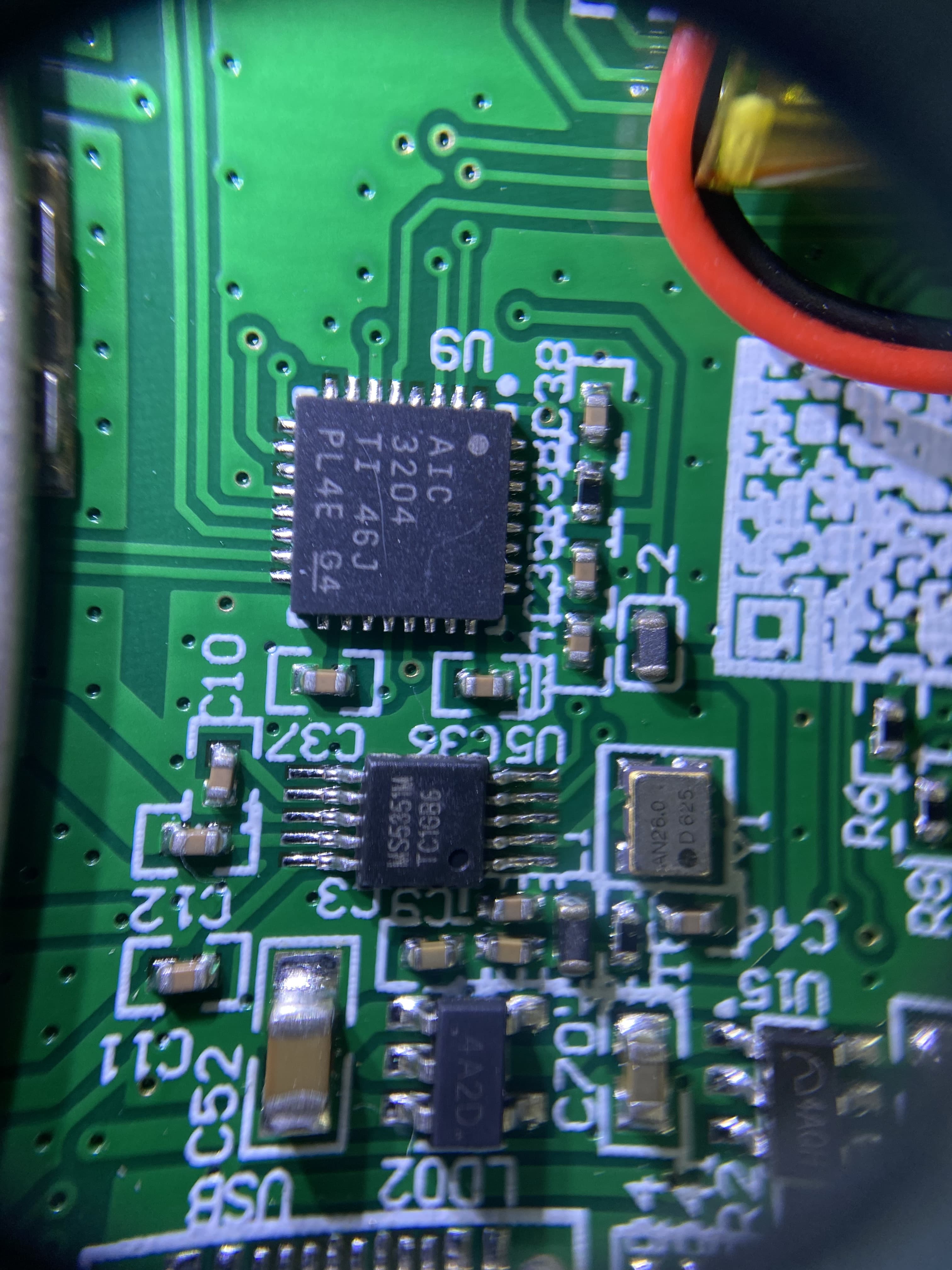

TLV320AIC3204（也稱為 AIC3204）是一款靈活、低功耗、低電壓立體聲音頻編解碼器，該編解碼器具有可編程輸入和輸出、PowerTune 功能、 fixed predefined and parameterizable signal-processing blocks, 集成 PLL、集成 LDO 和靈活的數字接口。

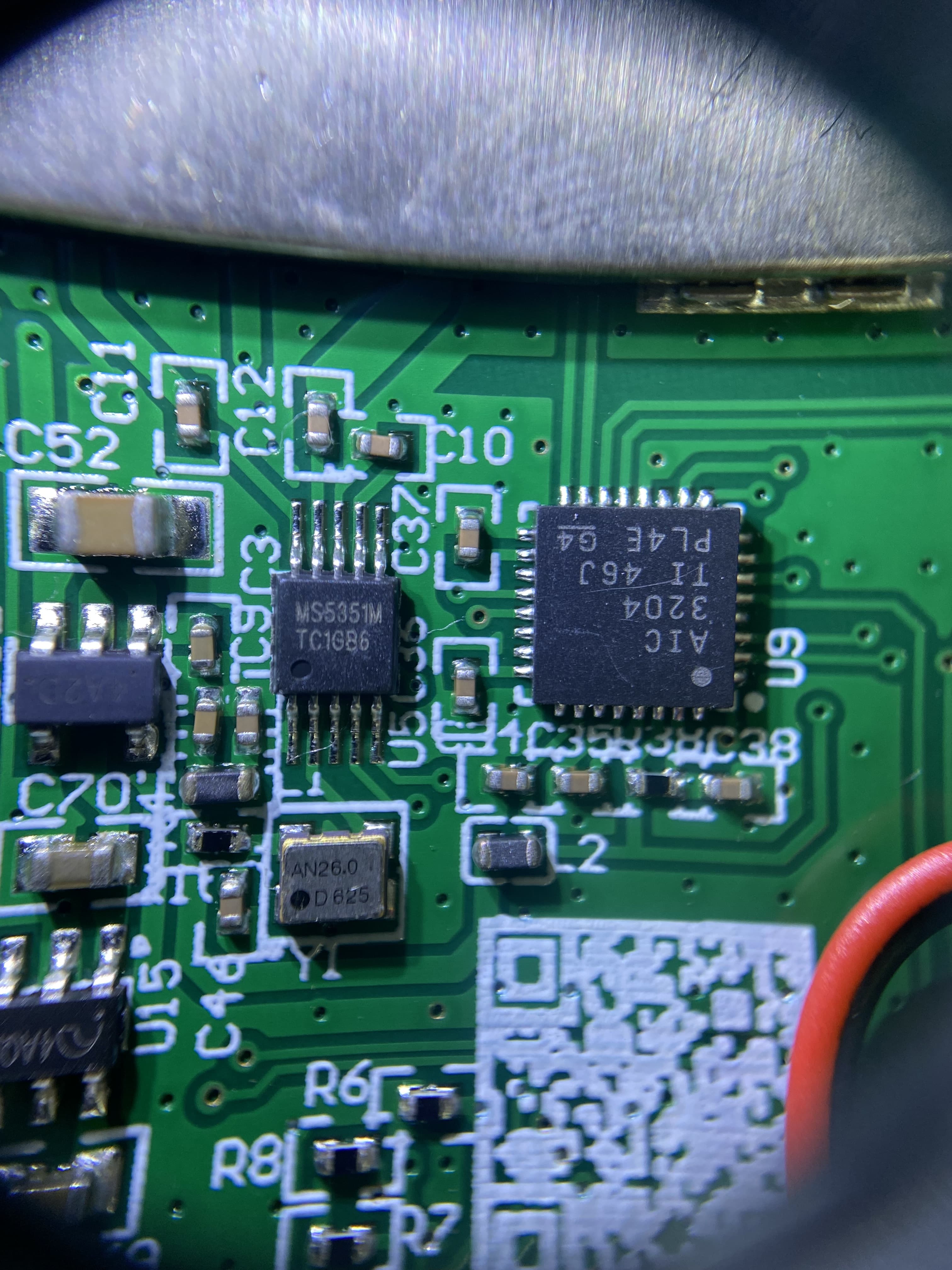

MS5351M 是一款通用頻率綜合器芯片，通過 I2C 配置，可產生從 2.5kHz 至 200MHz 的任意時鐘輸出。可替代晶體、晶體振蕩器、鎖相環、輸出緩沖器。

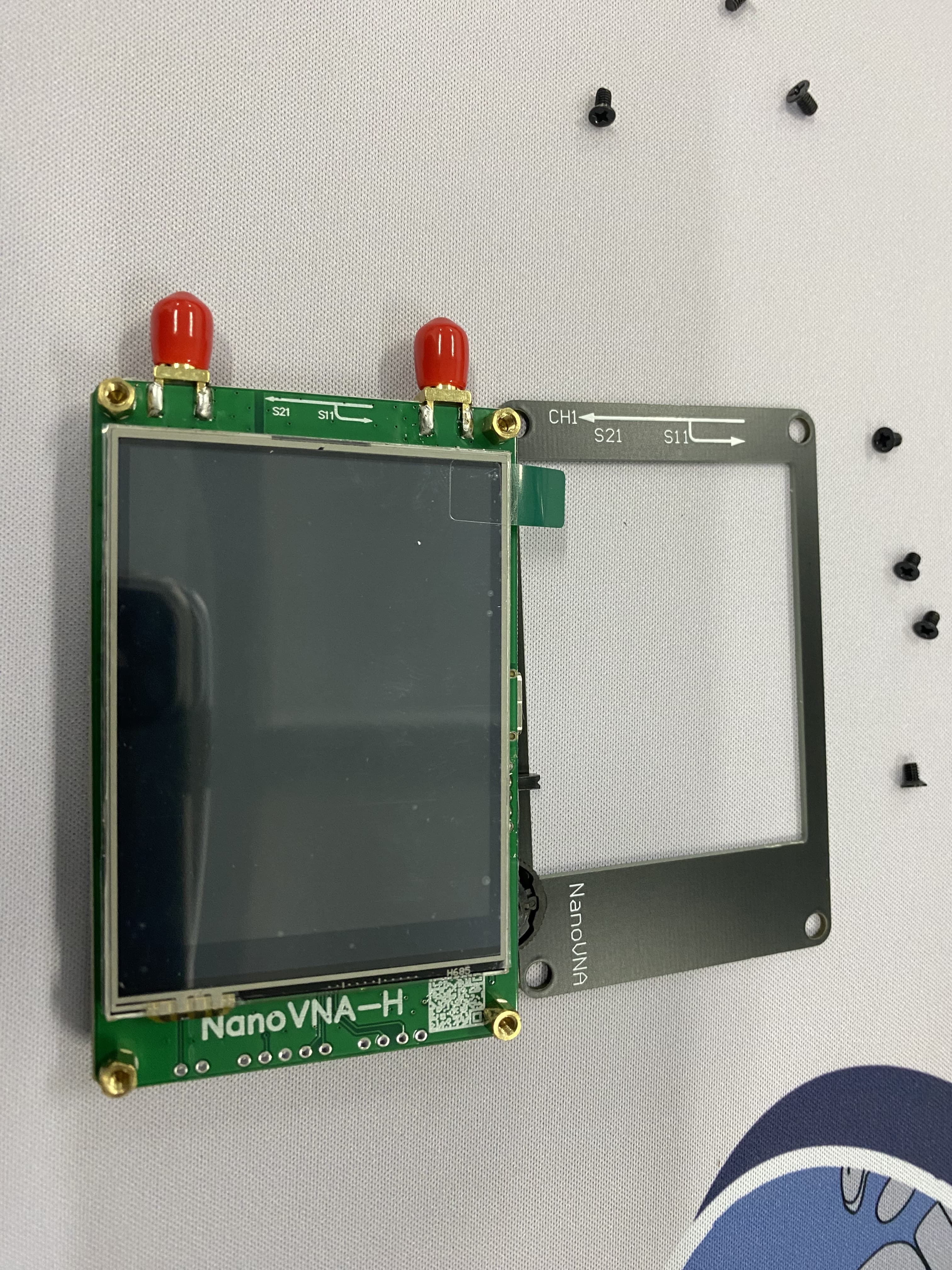

下一步我們拆解上半部分，上半部分就是觸摸屏幕，其實很簡單，就一塊屏幕，上面還有PCB面板用于保護。

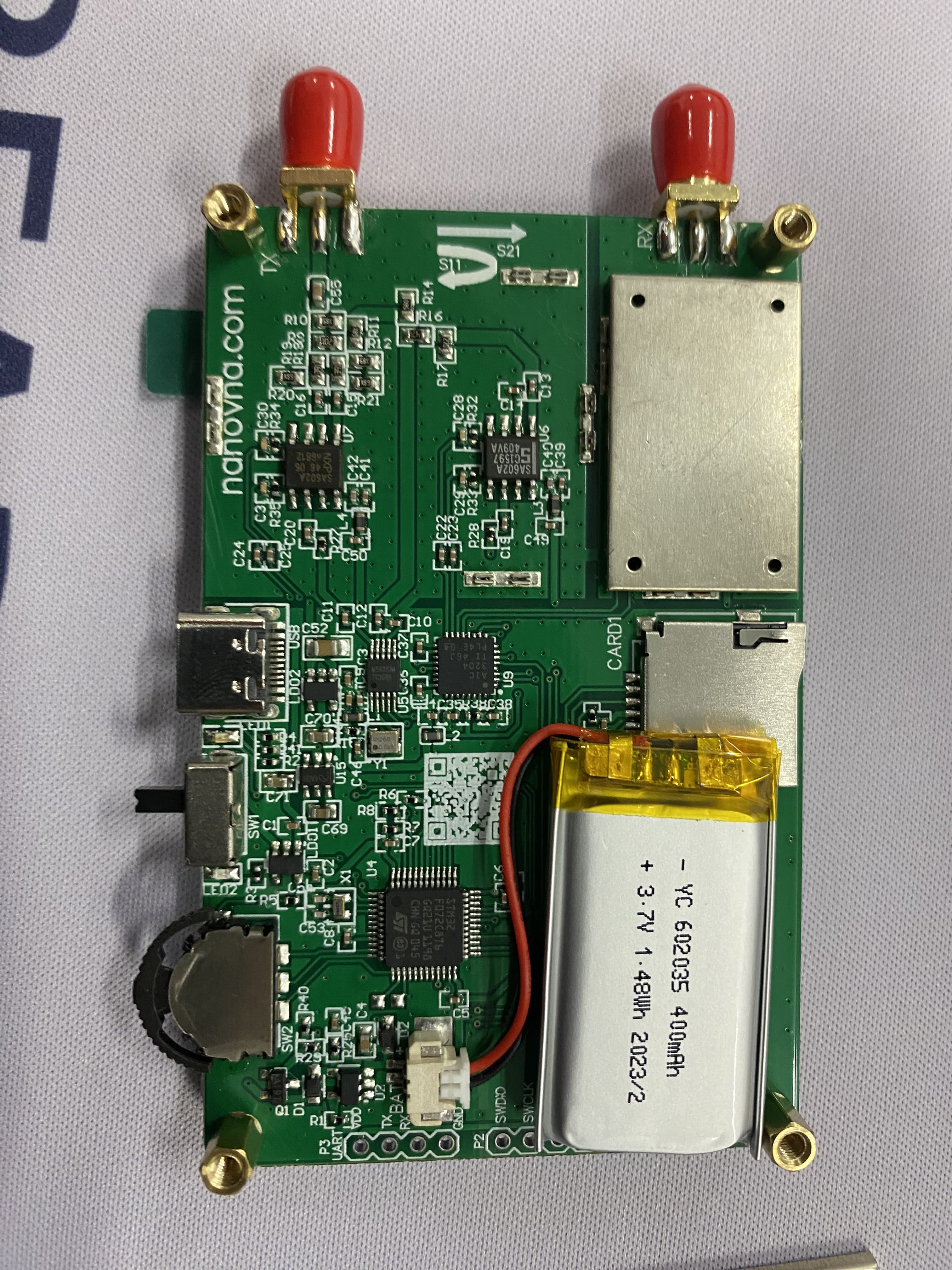

我們開始拆卸發送部分的射頻部分，打開屏蔽蓋就可以看到兩顆芯片，下面我們進行放大，逐一介紹每顆芯片的功能及作用。

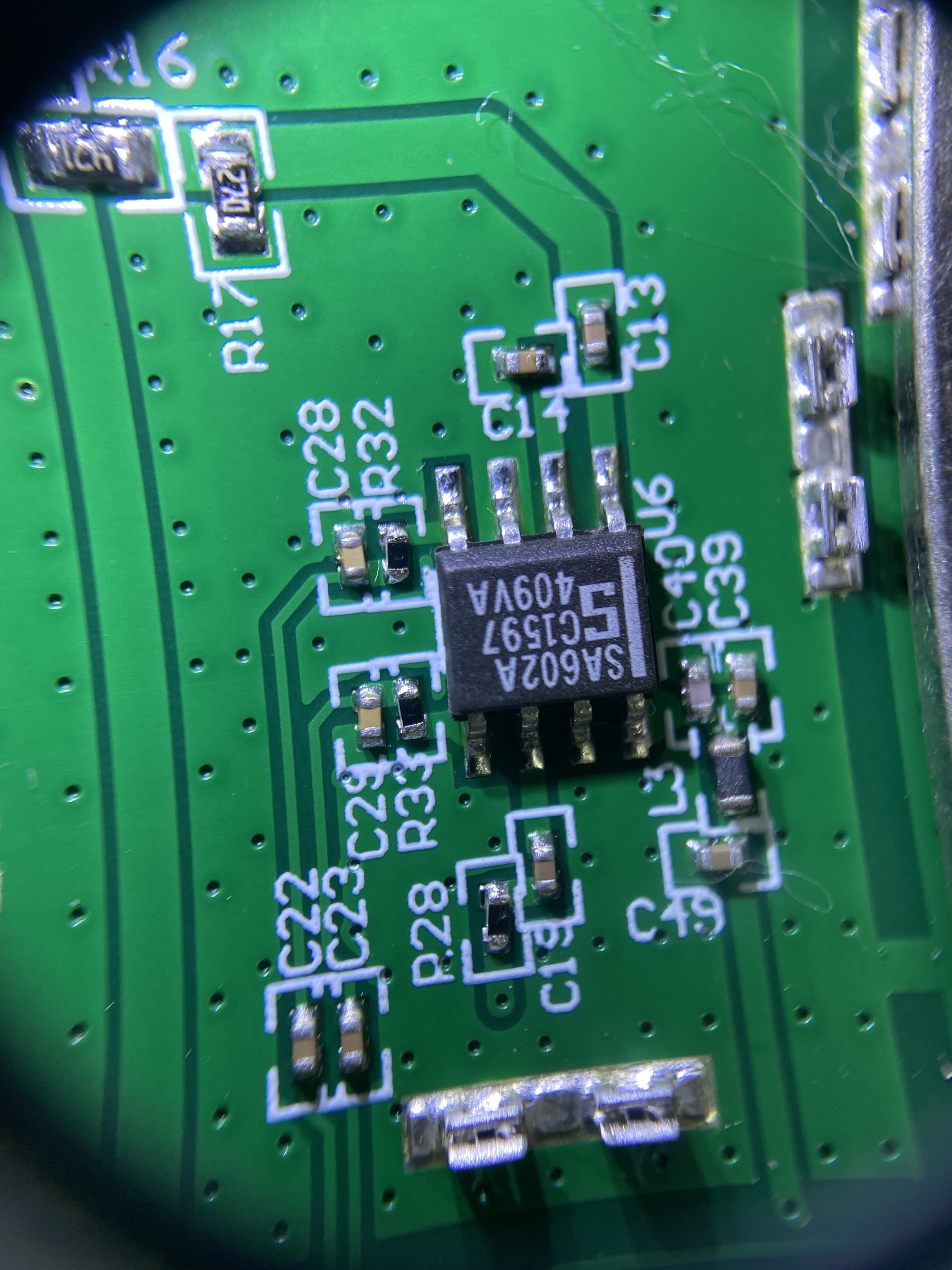

SA602A是一款低功率VHF單片雙平衡混頻器，帶有輸入放大器、內置振蕩器和穩壓器。該器件主要用于高性能低功耗的通信系統。SA602A的保證參數使此器件非常適合蜂窩無線電應用。此混頻器是“Gilbert單元”倍增器配置，45MHz的頻率下典型提供18dB的增益。振蕩器的工作頻率為200 MHz。該器件可以配置為晶體振蕩器、調諧槽式振蕩器或用于外部LO的緩沖器。對于更高頻率，可外部驅動LO輸入。45 MHz的噪聲系數通常小于5 dB。增益、攔截性能、低功率和噪音特性使SA602A成為高性能電池供電設備的上好選擇。提供8引腳SO(表面貼裝微型封裝)。

特性，低電流消耗：典型值為2.4mA極佳的噪音系數：45MHz時典型值為 高工作頻率極佳的增益、攔截和靈敏度外部零件數少；適合晶體/陶瓷濾波器SA602A符合蜂窩無線電規范。

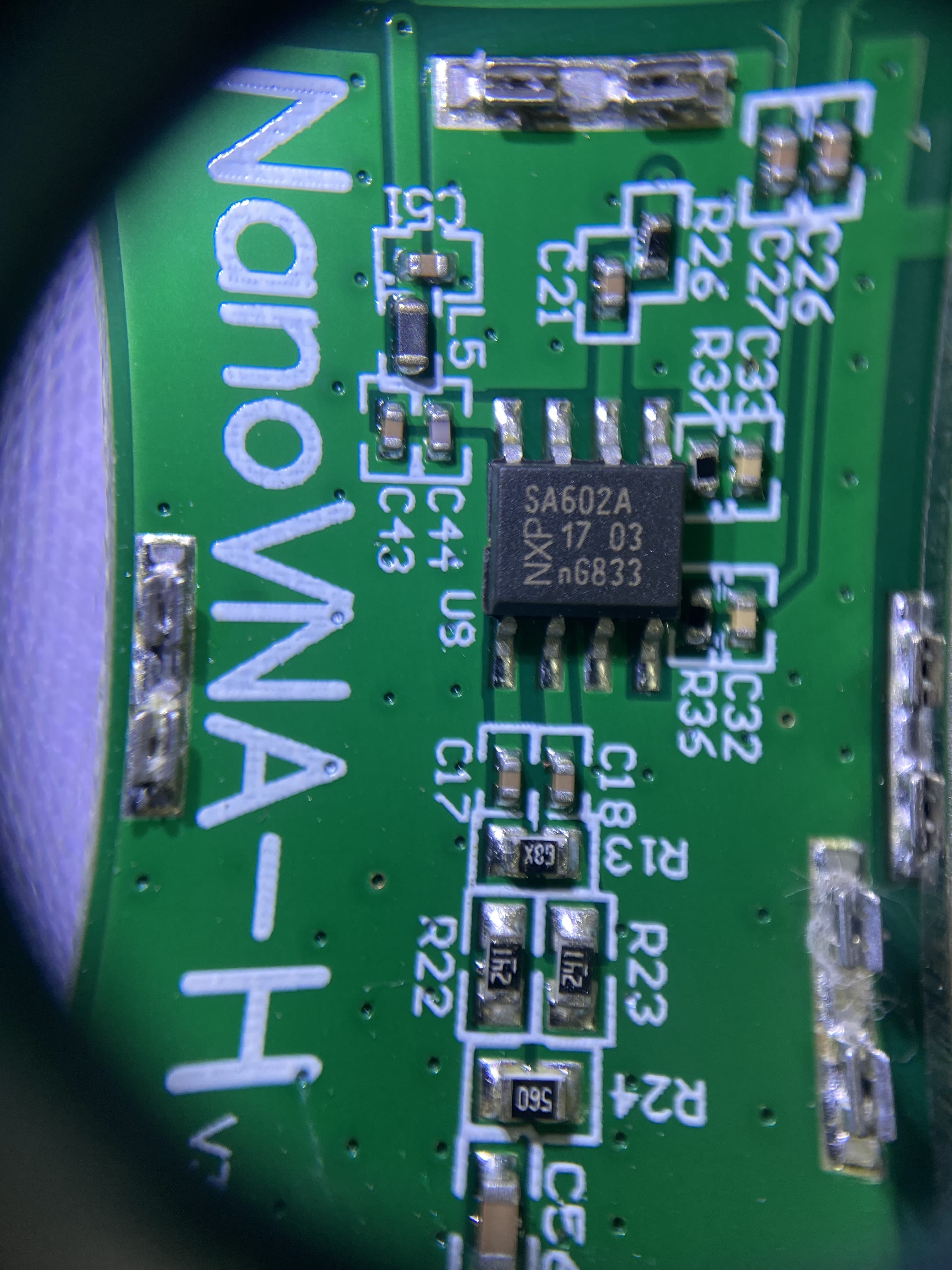

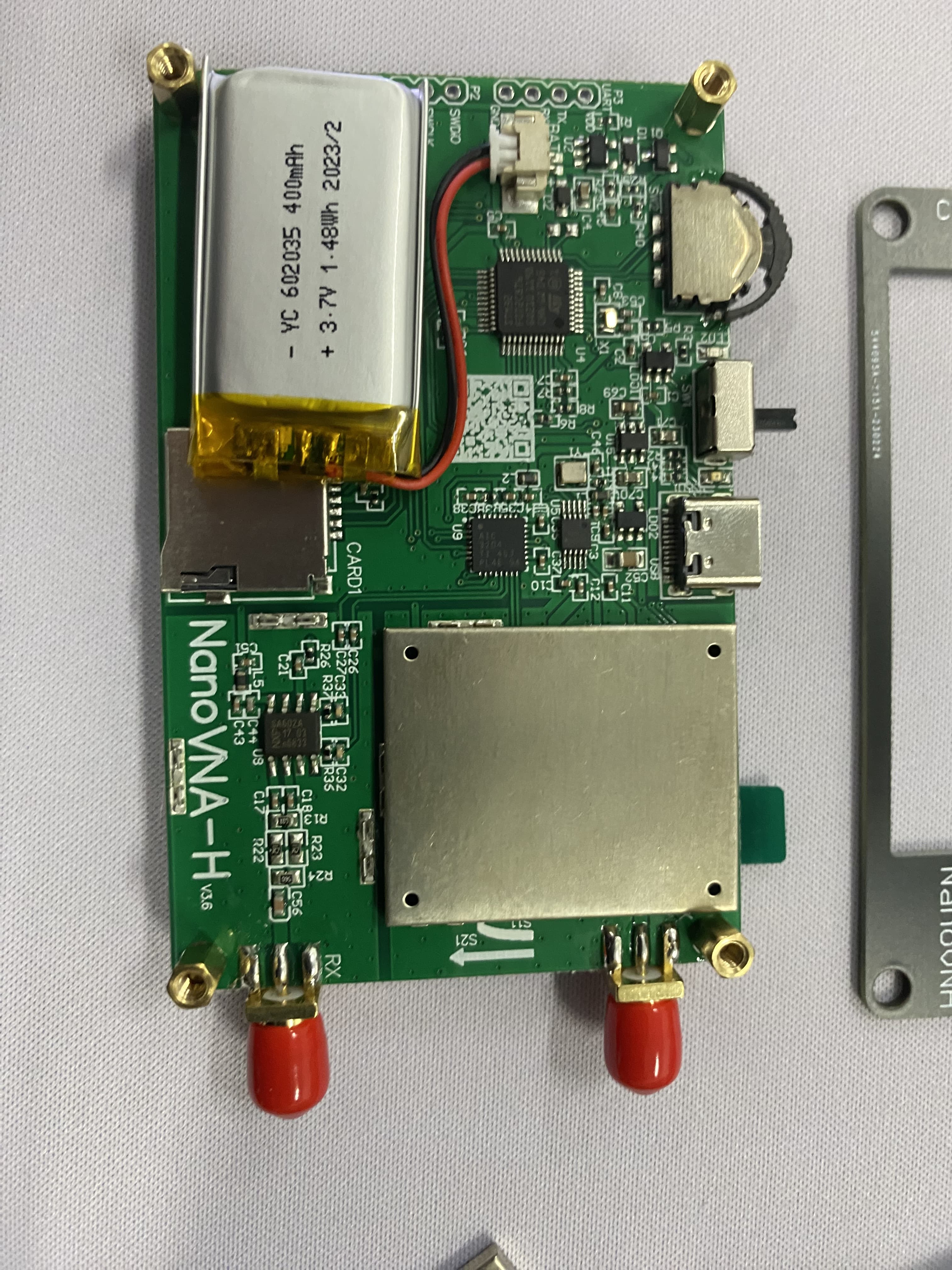

下面再繼續拆解接收部分的屏蔽蓋，我們打開屏蔽蓋發現只有一顆芯片，接下來放大，來分析一下這款芯片的功能，

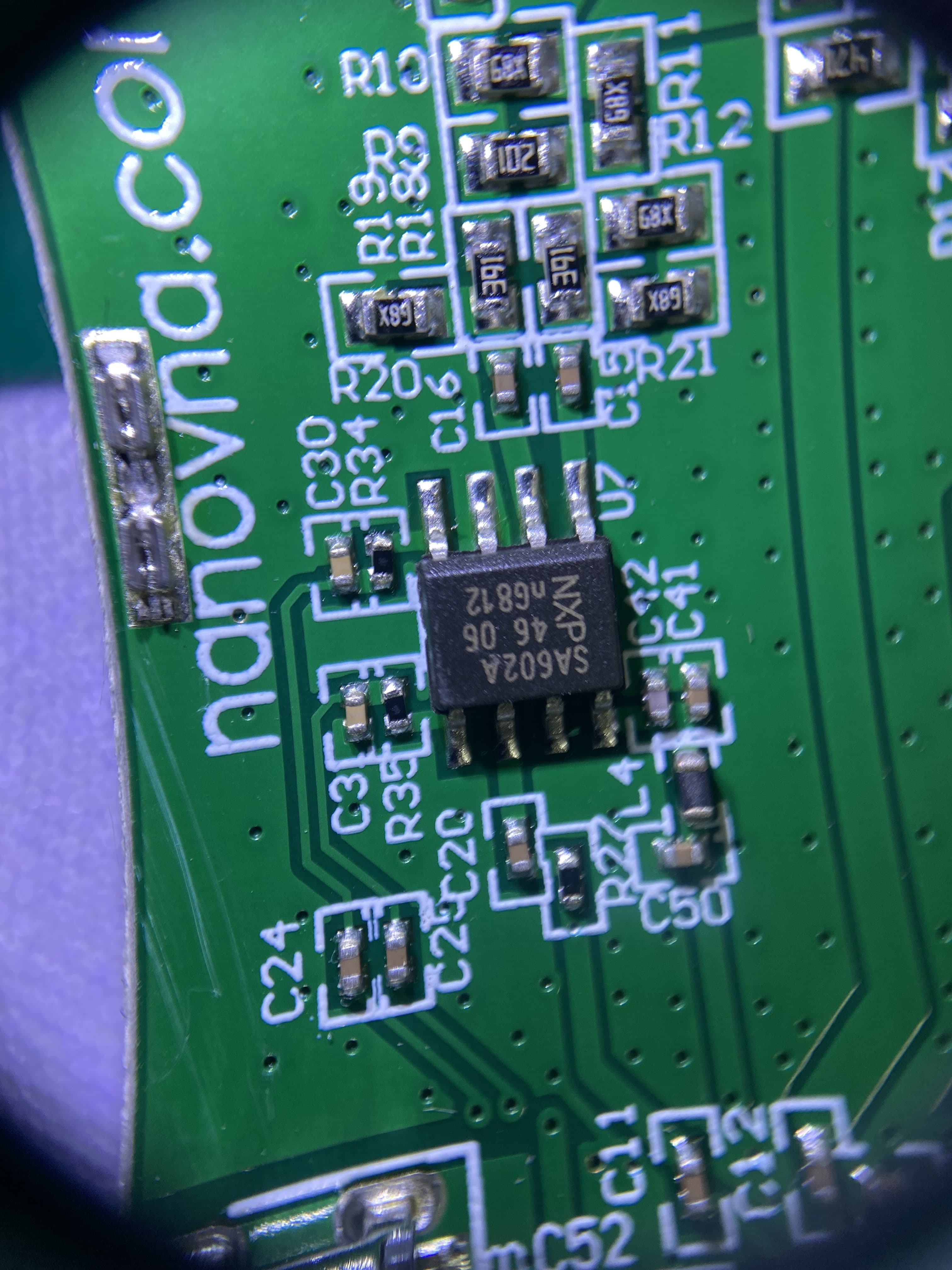

這顆芯片也依然是SA602A，在這里主要用于射頻接收的分析，這款芯片的應用場景非常豐富。大量應用在蜂窩無線電混頻器/振蕩器便攜式收音機VHF收發器RF數據鏈接HF/VHF頻率轉換儀表頻率轉換寬帶LAN等。

在本次的文章中，我們對NanoVNA矢量網絡分析儀和STM32F072C8T6微控制器進行了簡要介紹。這些設備具有廣泛的應用和出色的性能，可以幫助工程師和愛好者在各種領域中進行創新和實驗。此外，我們也了解到這些設備的開放源代碼和低成本等特點，使得它們成為廣大開發者的理想選擇。隨著科技的不斷發展，我們相信這些設備會越來越受到關注和應用，為未來的技術創新做出更大的貢獻。
