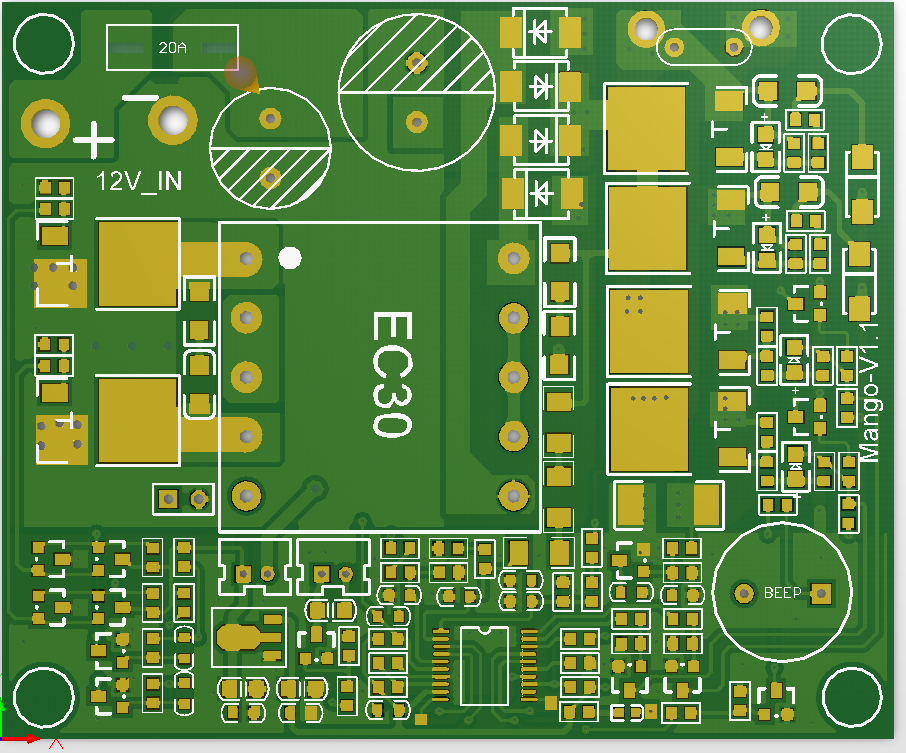

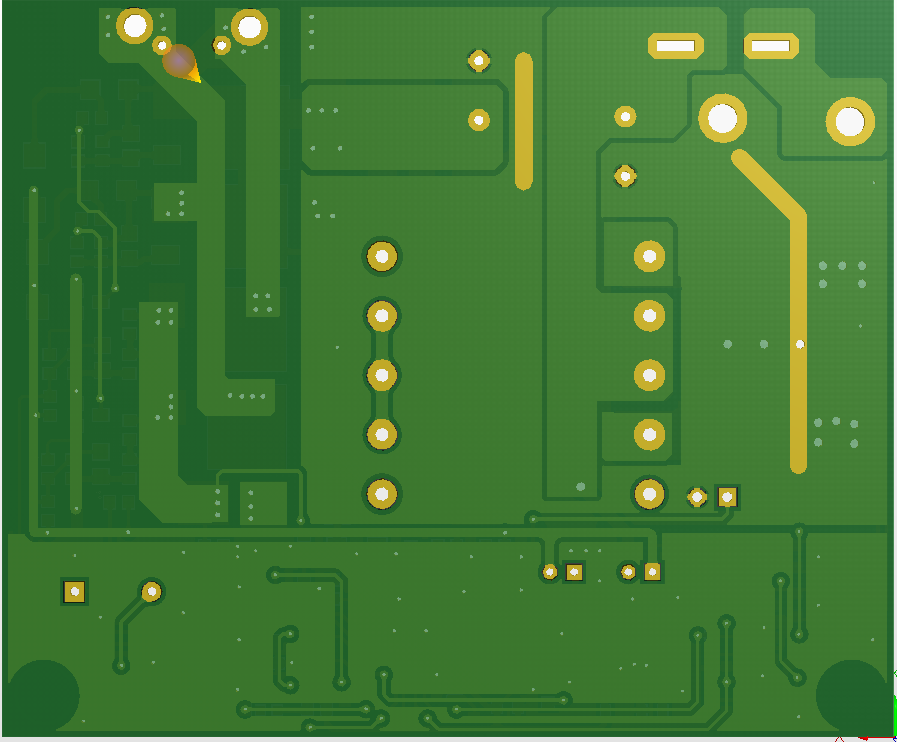

最近沒活干 閑的蛋疼， 就琢磨著用最少的原件，做一款功能完美的方波逆變器，設計功率在100哇， 話不多說 請君看圖。

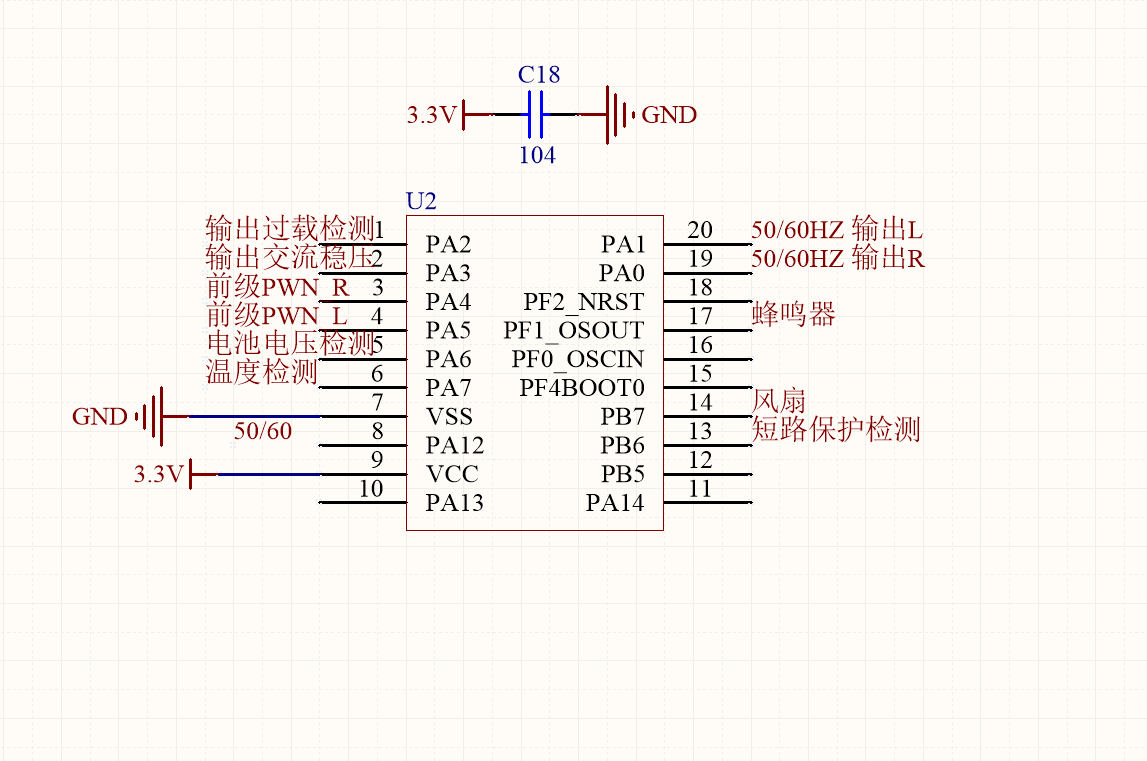

先把需要的功能定義好， 20腳的單片機io也快用完了

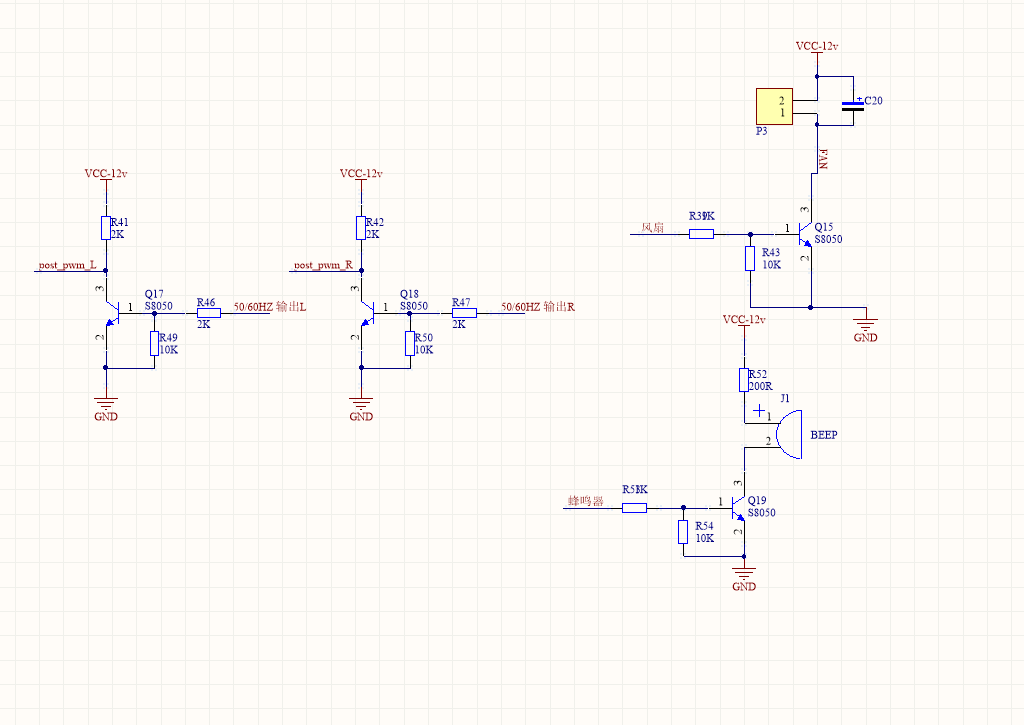

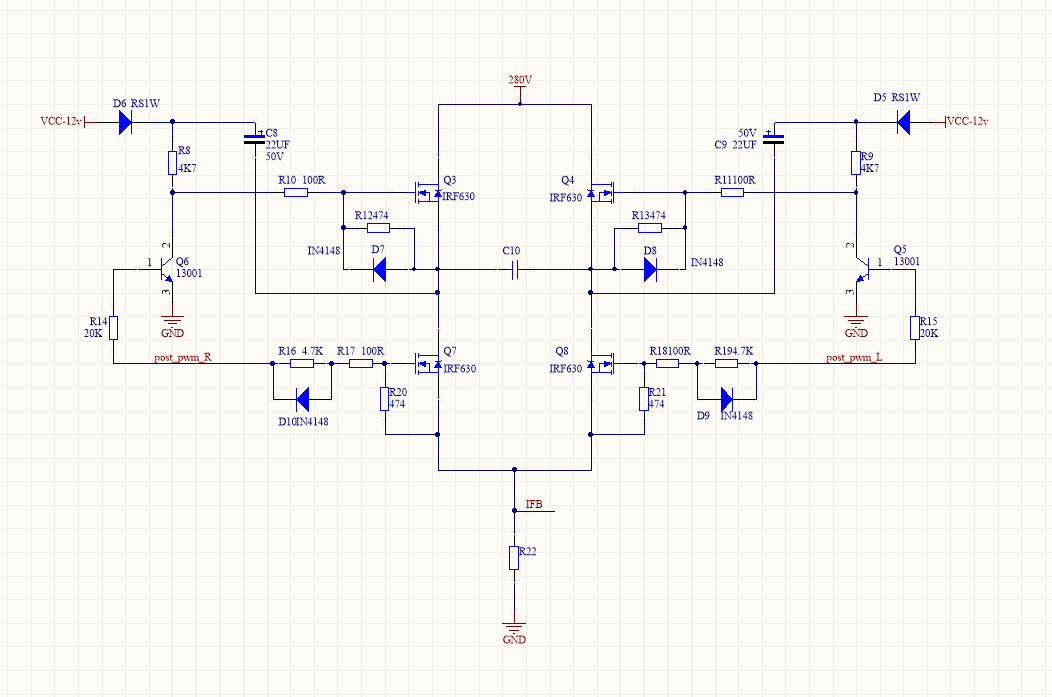

部分原理圖如像溫度檢測 電池電壓檢測，相信大家都懂 就不一 一貼出來了

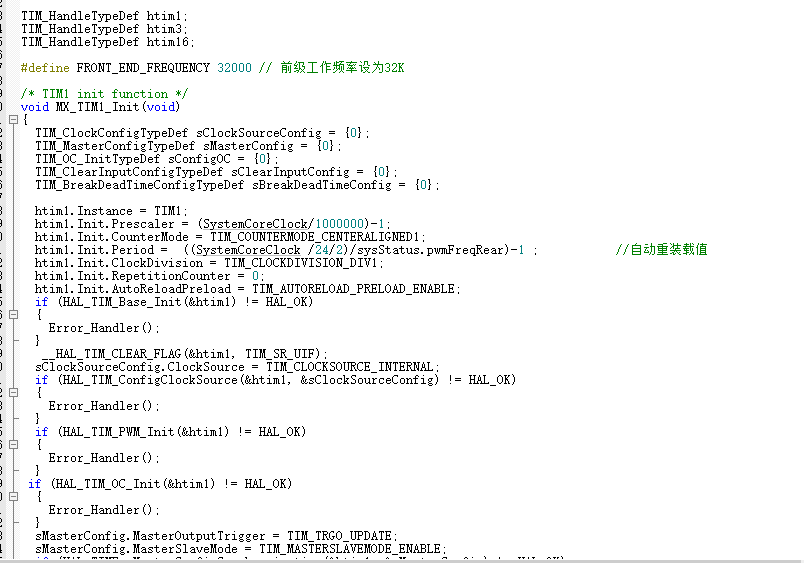

后級PWM生成部分代碼

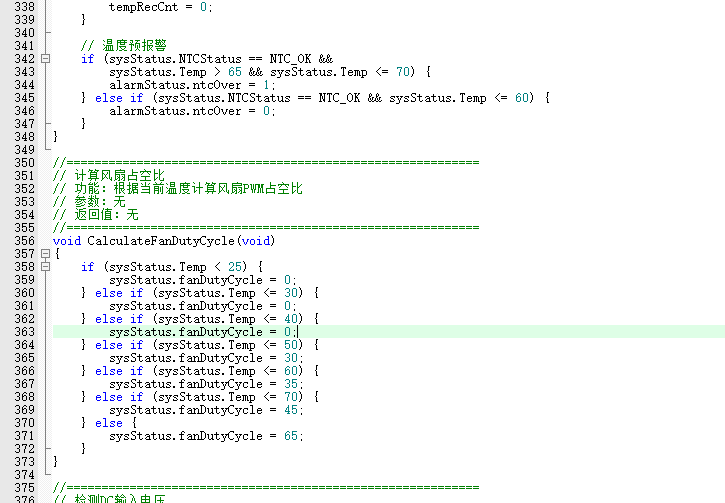

風扇速度控制

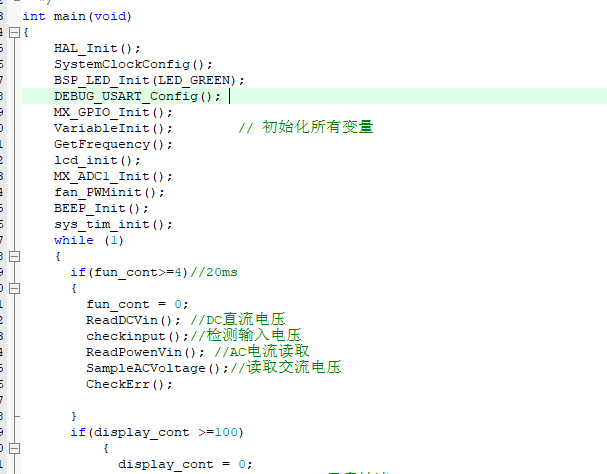

主函數，代碼部分花的時間最多的 也是最難的部分 大概的思路是 開機先檢測電池電壓 開啟前級PWM 后級PWM 然后檢測各項 如上圖MIN函數，檢測到有不對勁的就停止運行，
