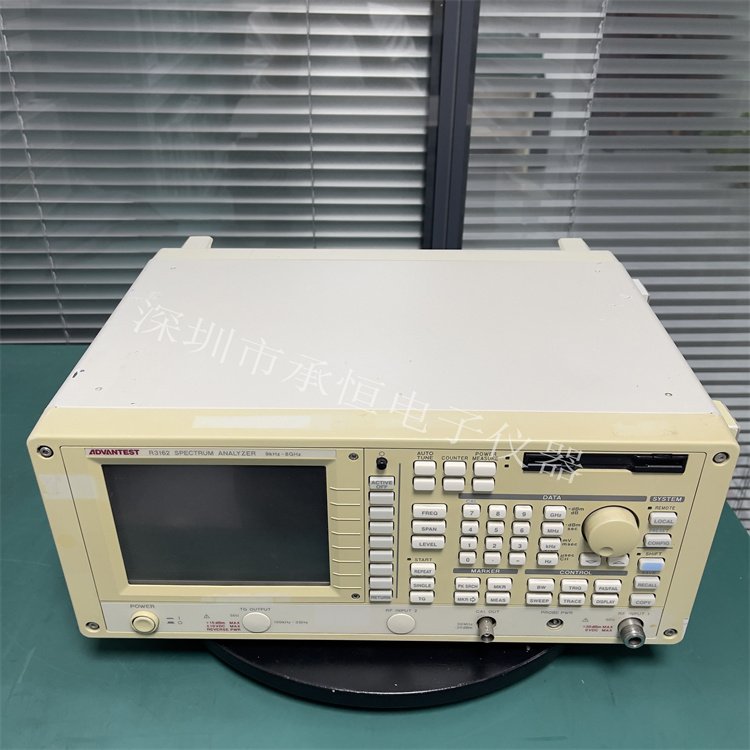

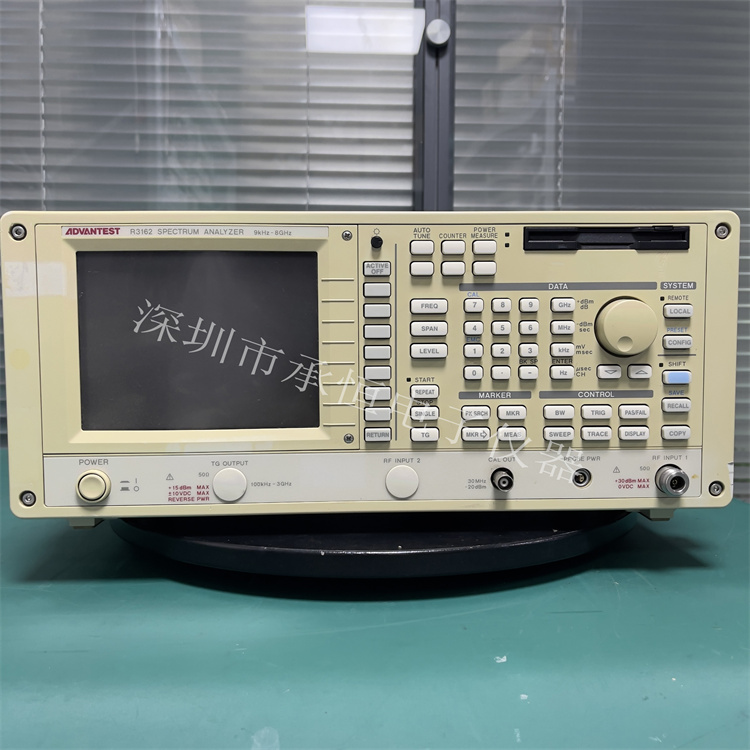

愛德萬 R3162 頻譜分析儀 - 核心概述

   儀器類型： 頻譜分析儀   生產商： 愛德萬測試（Advantest）   主要功能： 用于在頻域中觀察和分析射頻（RF）信號。它能夠測量信號的頻率、功率、諧波、雜散、調制特性等，是射頻設計、調試和維護的核心工具。   市場定位： 這是一款較早期的頻譜分析儀，屬于愛德萬測試歷史上的經典產品線之一。它提供了基礎的頻譜分析功能，性能參數在當時滿足了許多通用測試需求。

---

 主要技術參數（典型值）

| 特性 | 描述 || :--- | :--- || 頻率范圍 | 9 kHz 至 3 GHz (部分型號或可通過選件擴展)。這個范圍覆蓋了從AM/FM廣播、電視、移動通信（2G/3G）、無線對講、到Wi-Fi（2.4 GHz）和ISM頻段等大量應用。 || 平均噪聲電平 (DANL) | 約 -110 dBm 至 -130 dBm (取決于頻率和設置，如預放大器是否開啟)。這決定了儀器能看到多弱的信號。 || 相位噪聲 | 在 10 kHz offset 處，典型值約為 -85 dBc/Hz。這個指標影響了區分頻率相近信號的能力。 || 分辨率帶寬 (RBW) | 通常從 100 Hz 到 3 MHz 可調。用于分離緊密間隔的信號。 || 顯示平均噪聲電平 (DANL) | 約 -110 dBm 至 -130 dBm (在1 GHz，RBW=100 Hz，預放開)。 || 三階交截點 (TOI) | 典型值 > +10 dBm。反映了儀器處理大信號而不產生失真產物的能力。 || 輸入阻抗 | 50 Ω (標準射頻接口) || 輸入連接器 | N型 或 BNC |

---

 主要特點和功能

1.  基礎頻譜分析：提供幅度、頻率、帶寬、信道功率等基本測量。2.  跟蹤發生器 (可選功能)：許多頻譜分析儀可以配備跟蹤發生器（Tracking Generator），將其與R3162配合使用，可以測量器件的頻率響應，例如放大器的增益、濾波器的帶寬和插損、天線的駐波比等，從而變身為一臺標量網絡分析儀。3.  模擬解調：可能支持對AM、FM等模擬調制信號進行解調監聽。4.  接口：通常配備 GPIB (IEEE-488) 接口，用于遠程控制和自動化測試，也可能有RS-232接口。

---

 與現代頻譜分析儀的對比

| 特性 | 愛德萬 R3162 (經典) | 現代頻譜分析儀 (如 Keysight N9000B) || :--- | :--- | :--- || 技術 | 模擬中頻 為主，數字處理能力有限 | 全數字中頻，強大的數字信號處理能力 || 性能 | 較低的動態范圍，較高的相位噪聲，較低的掃描速度 | 更高的性能指標：更低的噪聲底、更低的相位噪聲、更快的掃描和分析速度 || 功能 | 基礎頻譜分析，可選跟蹤發生器 | 集成矢量信號分析(VSA)、實時頻譜分析(RTSA)、EMI預一致性測試等多種高級功能 || 顯示與操作 | CRT顯示屏，按鍵和旋鈕操作 | 大型LCD觸摸屏，圖形化用戶界面，操作直觀 || 尺寸與重量 | 相對笨重 | 更輕便，設計更緊湊 |

---

 應用場景 (在當時和現在的二手市場)

1.  教育實驗室：用于教授射頻和無線通信的基礎原理。2.  廣播通信維護：用于維護和調試廣播發射機、電視信號、對講機系統中繼臺等。3.  射頻維修：維修帶有射頻電路的設備，如無線麥克風、遙控器、無線路由器等。4.  生產測試：在過去用于一些對性能要求不高的產線測試。

 總結

愛德萬 R3162 是一款在它所屬時代非常實用的基礎型頻譜分析儀。 它由知名的愛德萬測試公司生產，提供了可靠的射頻信號觀測能力。

需要注意的是：這是一款已經停產多年的老式儀器。如果您在今天考慮使用或購買它，需要注意：   校準：儀器可能早已失去原廠校準，需要送專業機構進行校準以保證測量準確性。   可靠性：電容等元器件可能老化，存在故障風險。   功能限制：它無法分析現代復雜的數字調制信號（如4G/5G、Wi-Fi 6E），無法測量EVM等關鍵指標。

對于預算有限的愛好者或用于一些要求不高的傳統應用，一臺狀態良好的二手R3162可能仍有其價值。但對于專業的研發或合規性測試，現代頻譜分析儀是必不可少的選擇。
