基于LoRa的智能窗簾控制系統物聯網解決方案

一、市場分析與立項背景

1.1 智能窗簾市場現狀

全球智能家居市場規模預計2025年將達到1350億美元 智能窗簾作為智能家居重要組成部分，年復合增長率達28.7% 傳統智能窗簾痛點： 依賴WiFi/藍牙，覆蓋范圍有限 高功耗導致頻繁更換電池 無法實現跨房間聯動控制

1.2 方案核心價值

E22-900T33S LoRa模塊關鍵技術指標： 傳輸距離：3km（城市環境） 功耗：休眠電流4μA 組網能力：單網關支持100+節點 工作頻段：868/915MHz免許可頻段

二、系統方案詳細設計

2.1 系統架構圖

[光照傳感器] --LoRa--> [網關] --以太網--> [云平臺]

    ↑                       ↓[窗簾電機] <--LoRa-- [控制終端]

2.2 硬件組成清單

設備類型

推薦型號

核心功能

技術參數

LoRa主控

E22-900T33S

無線通信核心

33dBm/868MHz/10km

傳感器器

EID041-G01

溫濕度傳感器

DC 5～36V電壓、標準 Modbus RTU協議、RS485接口

LoRa遙控開關

EWD22S-A02TER

窗簾驅動

自帶跳頻功能，傳輸距離遠，抗干擾能力強，控制可靠性高

語音對講模組

EWT201-470A30S

語音控制

DPFSK調制方式、編碼算法OPUS、音頻輸出4mW/差分輸出32Ω負載

網關設備

E870-L470LG12-O

半雙工LoRaWAN開源網關

支持二次開發，Shell配置，內置ChirpStack服務器和Node-RED編程工具，2.4GWiFi頻段，支持CN470地區文件。

2.3 核心功能實現

智能控制模式

語音控制：支持"打開窗簾50%"等百分比控制 定時場景：日出自動開啟/日落自動關閉 光照聯動：根據光照強度自動調節開合度

低功耗設計

采用事件觸發+定時喚醒機制 靜態功耗＜50μA 2節AA電池可工作3年以上

組網方案

星型網絡拓撲 支持TDMA時分多址 自動跳頻抗干擾

三、方案實施步驟

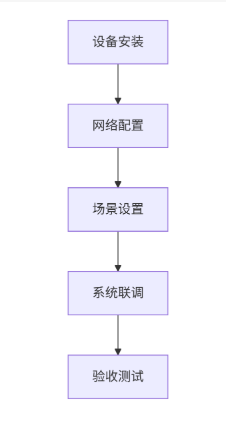

3.1 部署流程圖

?編輯

3.2 詳細實施步驟

步驟1：硬件安裝

窗簾軌道安裝直流電機（功率≤30W） 每扇窗戶部署光照傳感器（朝外安裝） 控制盒內置E22-900T33S模塊 中央位置部署LoRa網關

步驟2：網絡配置

配置LoRa頻點（CN470/868/915MHz） 設置網絡ID（0-65535） 分配設備短地址（1-254） 設置發射功率（5-33dBm可調）

步驟3：功能調試

校準光照傳感器基準值 設置電機行程（開合時間） 配置語音控制詞條 測試聯動場景： 光照＞500lux → 關閉50% 光照＞1000lux → 完全關閉

四、通信性能測試

4.1 測試環境

測試場地：3層別墅（磚混結構） 設備數量：8組窗簾控制器 網關位置：二樓中心點位

4.2 測試數據

測試項目

指標要求

實測結果

最遠通信距離

≥200m

280m（穿3堵墻）

指令響應時間

≤500ms

平均380ms

并發控制能力

8設備同時響應

100%成功率

抗干擾測試

2.4G/5G WiFi干擾下

零丟包

極端溫度

-20℃~60℃

工作正常

五、常見問題解決方案

5.1 典型問題排查表

問題現象

可能原因

解決方案

設備無響應

電池耗盡

更換電池并檢查休眠配置

控制延遲大

信號干擾

更換通信頻點或降低速率

電機卡頓

行程設置錯誤

重新校準電機行程

光照誤觸發

傳感器安裝不當

調整安裝位置避免直射

組網失敗

網絡ID沖突

重置網絡參數

5.2 運維建議

定期檢查： 每季度測試備用電源 每年清潔光照傳感器 遠程維護： 支持OTA固件升級 可通過APP查看設備狀態 擴展建議： 可增加溫濕度傳感器實現環境聯動 支持接入智能音箱平臺

本方案基于E22-900T33S LoRa模塊的遠距離、低功耗特性，打造了真正實用的智能窗簾系統。相比傳統方案，具有部署靈活、維護簡單、長期可靠的突出優勢，是智能家居領域極具競爭力的解決方案。

?
