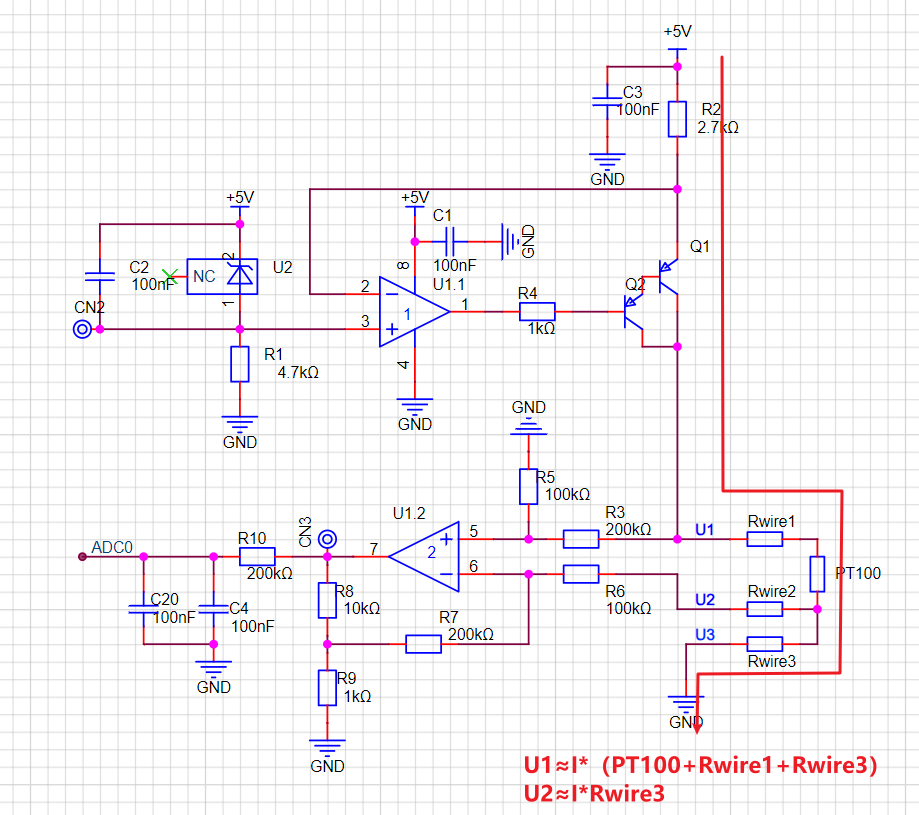

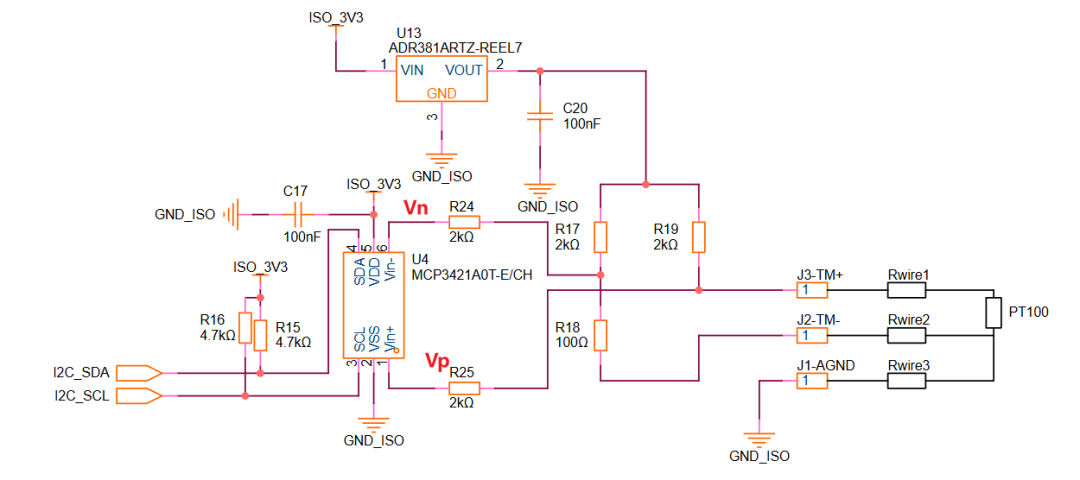

之前寫過好幾期PT100采集電路，例如下面幾個電路圖：

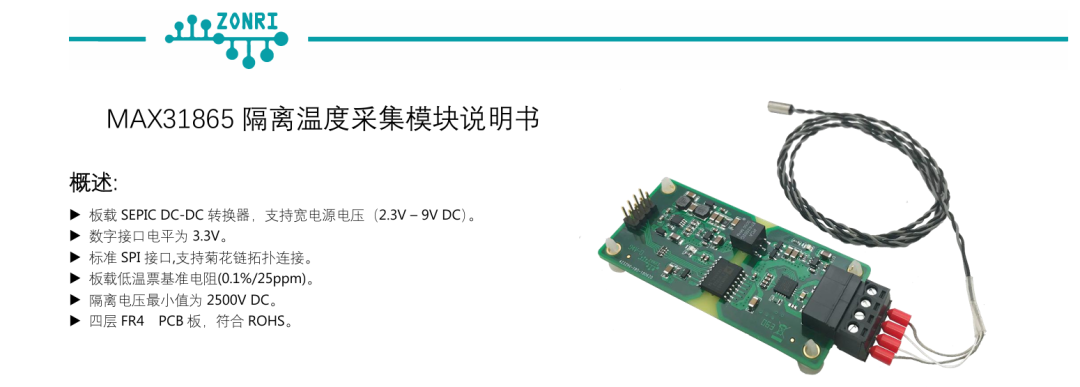

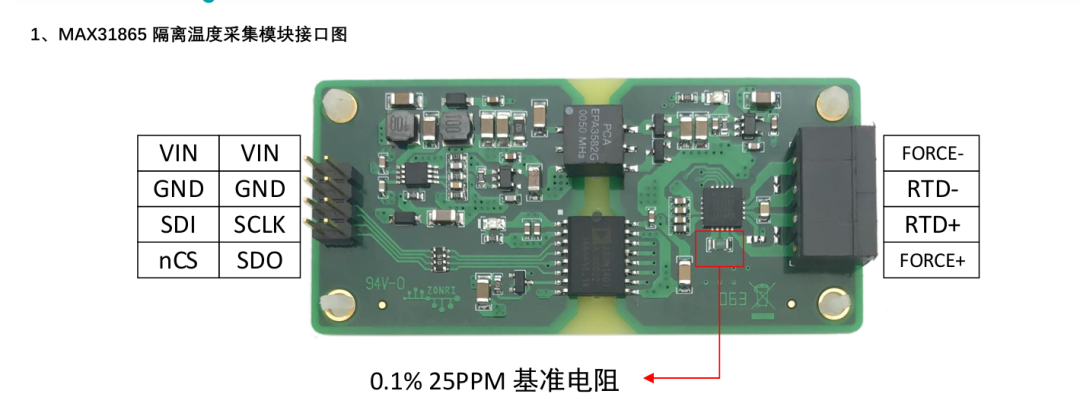

不過之前的電路，經常有人在下面評論說“哎呀，太復雜了，為啥不用MAX31865呢，多簡單的事”。好吧，其實還是那句話，不是每個場合都是MAX31865可以解決的，不過也不得不否認，這個芯片也確實挺方便的。那么本期就來一起MAX31865的開源方案分析（可能寫的會很淺）。不過也算是當個筆記來記錄一下這個電路方案。電路是ZONRT開源的電路，這個電路當然也是7群群友云工發出來（感謝云工），然后被我悄悄的收藏的（搞不好哪天會用到）。開源的這個模塊電路如下：

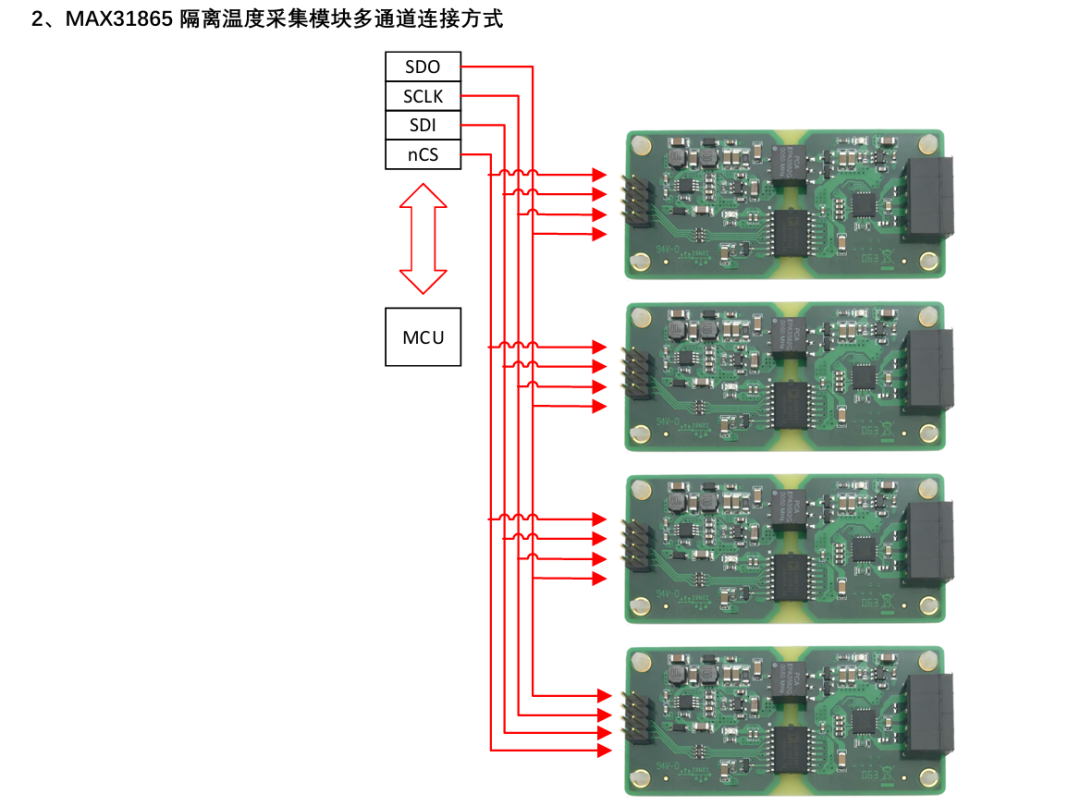

設計的還是挺漂亮的電路，同時由于這個芯片走的是SPI協議，所以他可以支持多個芯片都掛在SPI總線上，只需要接片選就可以選中不同的芯片，從而實現多通道的采集（還是挺奢侈的）。

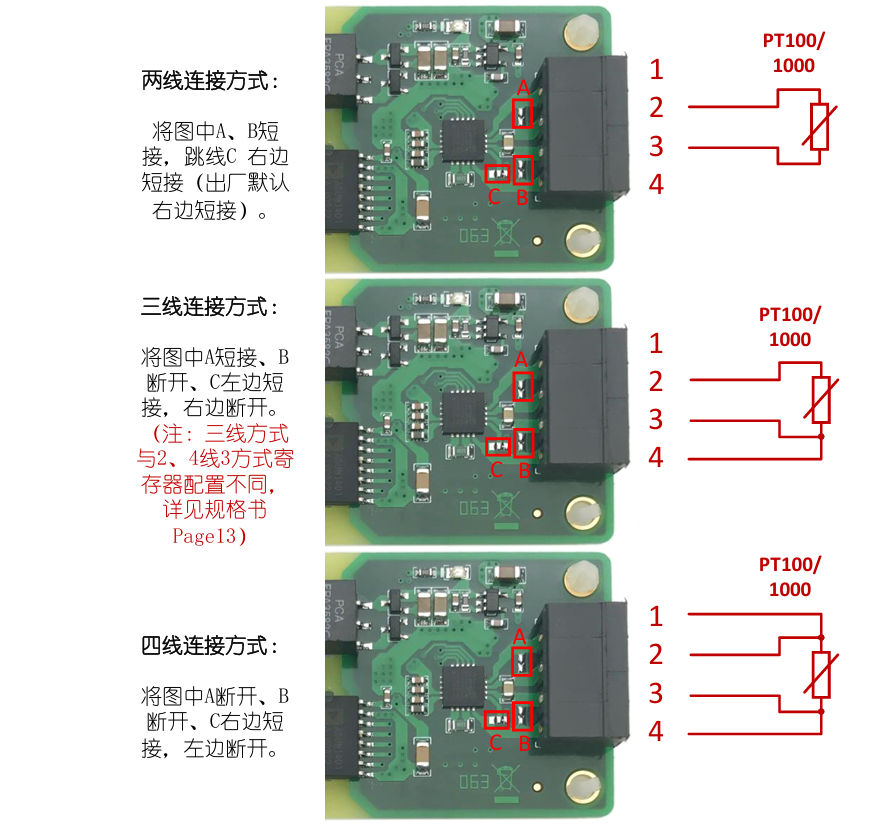

并且這個電路也支持兩線、三線、四線的采集，只需要電路板上調整跳帽即可。

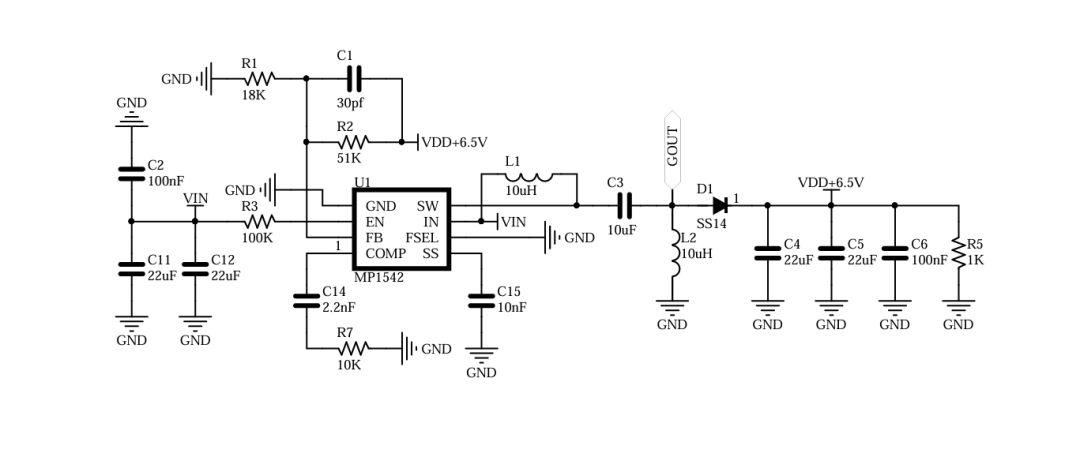

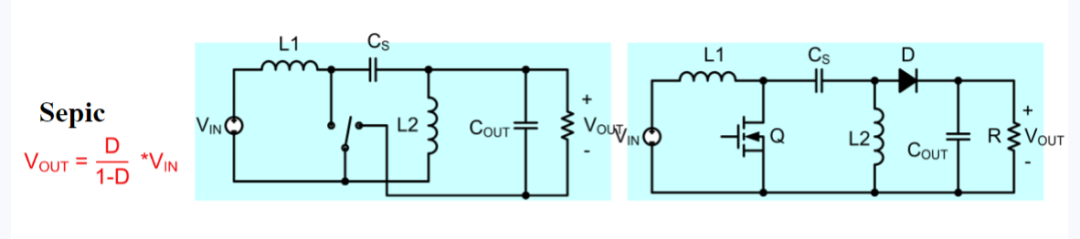

電路的輸入電源采用了sepic的拓撲（升降壓拓撲），所以電路支持寬壓范圍供電（2.3~9V），Sepic部分的電路圖如下所示，比較明顯的特點就是有倆儲能電感：

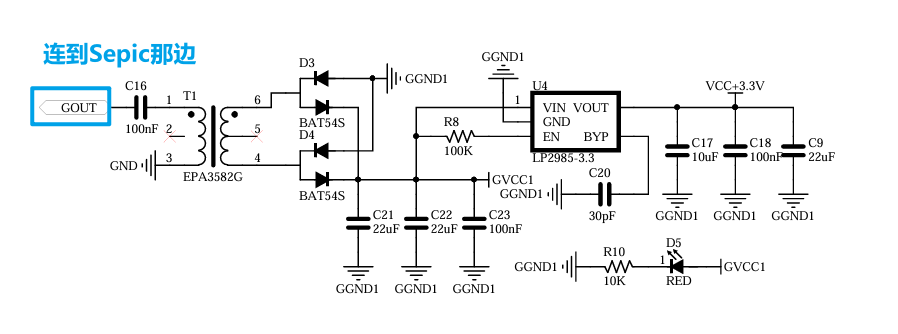

同時這個Sepic也沒閑著，在給原邊這邊供電的時候也給了副邊供電（也真是勞模了）。不過副邊算是開環，沒有反饋。副邊然后再經過全橋整流然后給LDO供電輸出3.3V，然后給MAX31865供電。還是很不錯的，開環無所謂，LDO再穩下來。

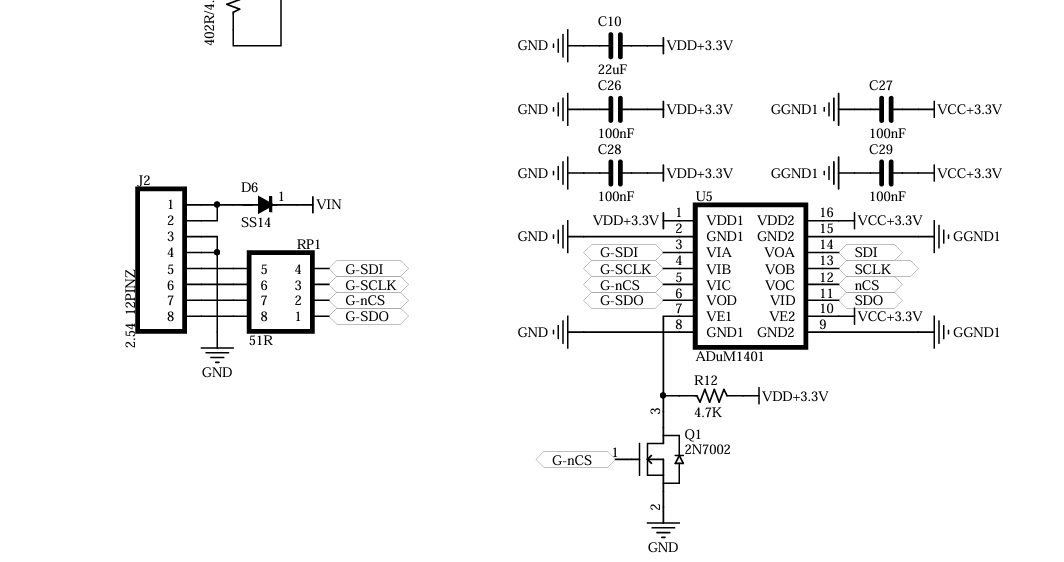

然后原邊到副邊的隔離芯片采用了ADUM1401，四通道的隔離，不過還是蠻貴的，一片十幾塊錢呢。國產隔離芯片替代可以選擇XXX品牌的XXX芯片（廣告位招租）。

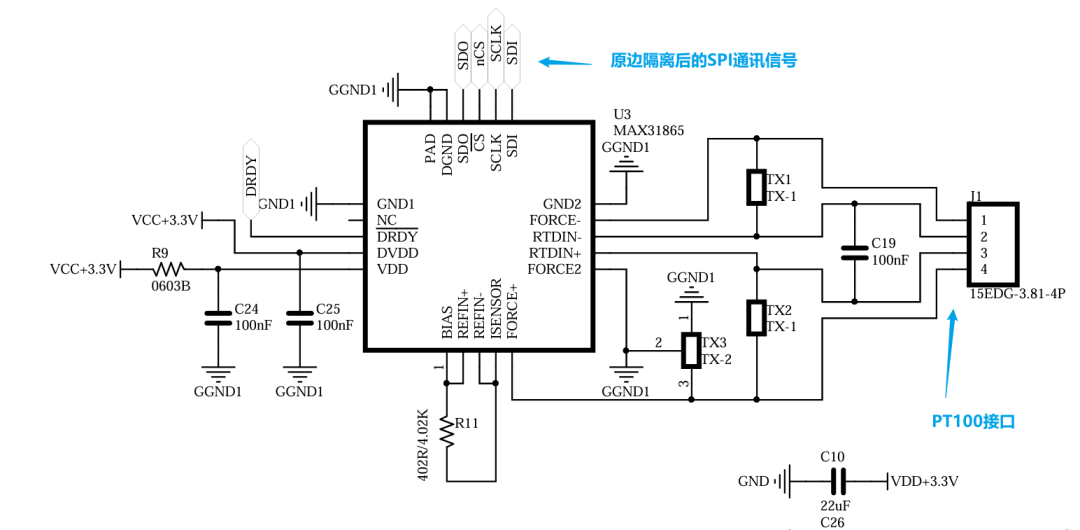

然后副邊這邊的PT00的采集就是采用了評論區常常掛念的MAX31865，還是很方便的芯片：

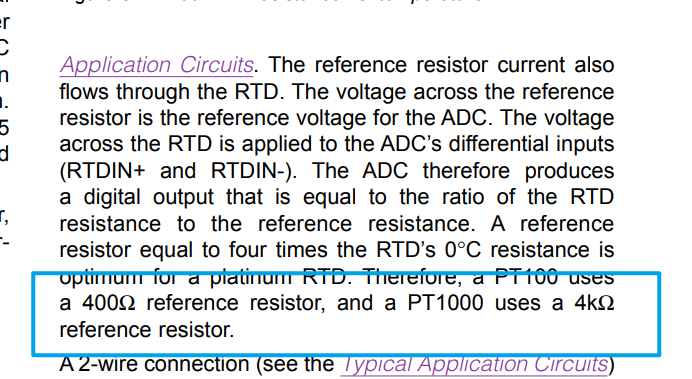

其中R11作為可選，PT100的話就貼400R，PT1000的話就貼4KΩ，這個在數據手冊中也有寫。

最后是價格，大概十來塊錢這顆MAX31865,感覺還是蠻不錯的方案！值得推薦。

總結：感謝評論區的留言，又是學到知識的一天。
