在嵌入式開發中，設備間的可靠通信一直是個難題。
今天我們來分享一個優秀的開源項目——LwPKT，看看它如何用不到1000行代碼解決復雜的通信協議問題。
1. 嵌入式通信的痛點
在嵌入式開發中，我們常常遇到這些問題：
- 內存受限：MCU只有幾KB RAM，復雜協議棧根本跑不起來
- 實時性要求高：工業控制場景下，毫秒級延遲都不能容忍
- 可靠性要求：數據傳輸錯誤可能導致設備故障甚至安全事故
- 多設備組網：RS-485總線上掛載十幾個設備，需要地址管理
- 開發效率：從零寫通信協議，調試周期長，bug多
今天介紹的LwPKT（Lightweight Packet Protocol）就是為了解決這些痛點而生的。
- 工業自動化：RS-485網絡設備通信
- MCU間通信：STM32、ESP32等微控制器互聯
- 物聯網設備：傳感器數據采集與控制指令下發
- 無線通信：LoRa、WiFi、藍牙模塊數據封裝
2. LwPKT簡介
LwPKT由知名嵌入式開發者Tilen MAJERLE開發，它是一個用C語言編寫的輕量級數據包協議庫，應用于嵌入式領域。目前已發布v1.4.1版本。
//github.com/MaJerle/lwpkt
讓我們先看看它的核心特性：
2.1 核心特性
- 超輕量級：核心代碼不到1000行，最小內存占用<100字節
- 平臺無關：純C語言實現，支持所有主流MCU平臺
- 可配置：功能模塊化，按需啟用，避免資源浪費
- 可靠傳輸：支持CRC校驗，超時檢測，多層錯誤處理
- 變長編碼：理論支持無限長數據包，傳輸效率高
- 事件驅動：異步處理模式，不阻塞主程序執行
2.2 應用場景
- 工業自動化：RS-485網絡設備通信
- MCU間通信：STM32、ESP32等微控制器互聯
- 物聯網設備：傳感器數據采集與控制指令下發
- 無線通信：LoRa、WiFi、藍牙模塊數據封裝
3. 核心原理學習
3.1 核心文件結構
lwpkt/
├── lwpkt/src/
│ ├── include/lwpkt/
│ │ ├── lwpkt.h # 核心API接口
│ │ └── lwpkt_opt.h # 配置選項
│ └── lwpkt/
│ └── lwpkt.c # 核心實現
├── examples/
│ └── example_lwpkt.c # 使用示例
├── tests/
│ └── test_main.c # 測試用例
└── docs/ # 文檔3.2 數據包格式
LwPKT的數據包格式經過精心設計，既保證了功能完整性，又兼顧了資源消耗：

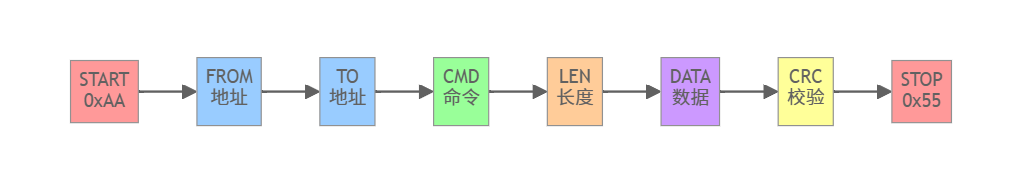

字段說明：
- START （0xAA）：起始標志，幫助接收端同步
- FROM/TO（可選）：發送方和接收方地址，支持8位或32位
- FLAGS（可選）：用戶自定義標志位，可用于優先級、類型標識等
- CMD（可選）：命令字段，支持8位或多字節命令
- LEN（變長編碼）：數據長度，采用變長編碼，節省傳輸帶寬
- DATA：實際數據載荷
- CRC（可選）：校驗碼，支持CRC-8或CRC-32
- STOP （0x55）：結束標志
3.3 核心數據結構
LwPKT的核心是lwpkt_t結構體：
部分成員是可配置的，功能模塊化，按需啟用，避免資源浪費。
3.4 環形緩沖區
LwPKT依賴LwRB（Lightweight Ring Buffer）庫管理數據緩沖，這是一個經典的生產者-消費者模式應用：
LwRB我們上一篇已經分享：適用于嵌入式的輕量級環緩沖區管理庫！

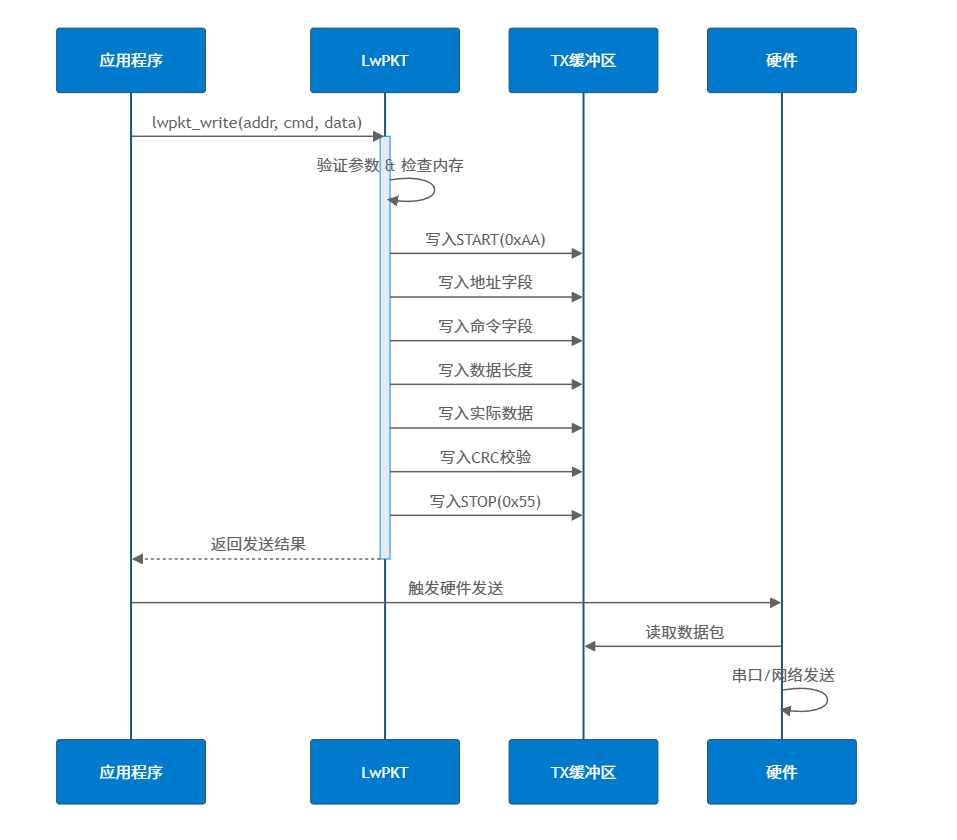

數據發送流程：應用 -> LwPKT -> TX緩沖區 -> 硬件接口。
數據接收流程：硬件接口 -> RX緩沖區 -> LwPKT -> 應用。
3.5 協議解析
協議數據接受解析采用有限狀態機（FSM）設計。

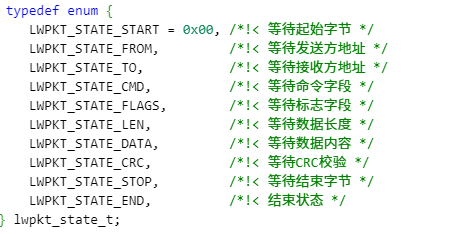

狀態枚舉：
狀態轉換函數：

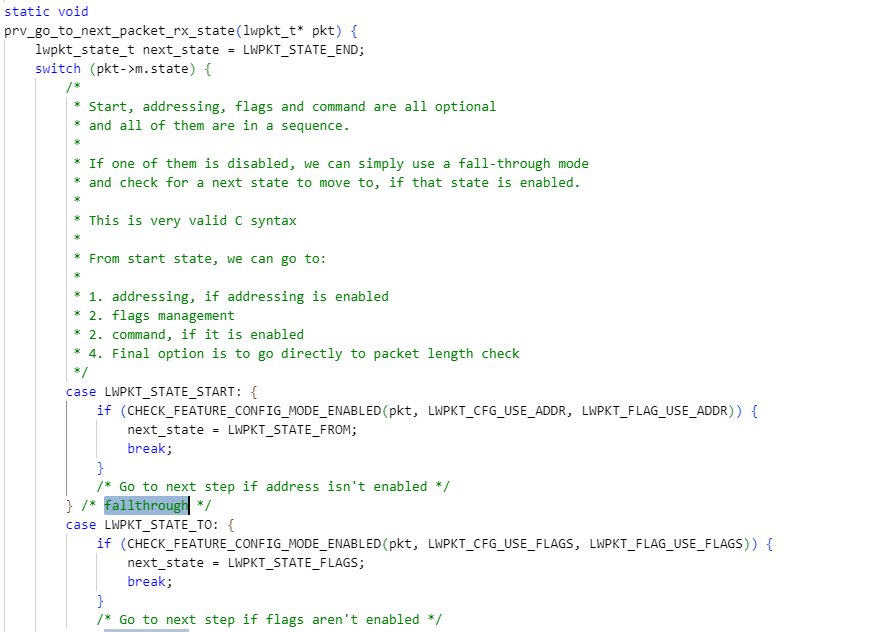

狀態轉換函數，利用C語言的fallthrough特性，根據配置自動跳過禁用的字段。
在 C 語言中，
fallthrough指的是 switch 語句中，某個 case 分支執行完畢后，未使用break語句，導致程序流程自動 “穿透” 到下一個 case 分支繼續執行 的特性。這是 C 語言中switch結構的默認行為，既是靈活特性，也可能因誤用導致邏輯錯誤。為了區分 “有意的 fallthrough” 和 “無意的遺漏”，C17 標準引入了
[[fallthrough]]屬性，用于顯式標記 “此處的 fallthrough 是故意的”，消除編譯器警告。
狀態機的優勢在于：
- 邏輯清晰：每個狀態職責單一，便于理解和調試
- 處理高效：O(1)時間復雜度，適合實時系統
- 錯誤恢復：任何狀態下的異常都能快速恢復到初始狀態

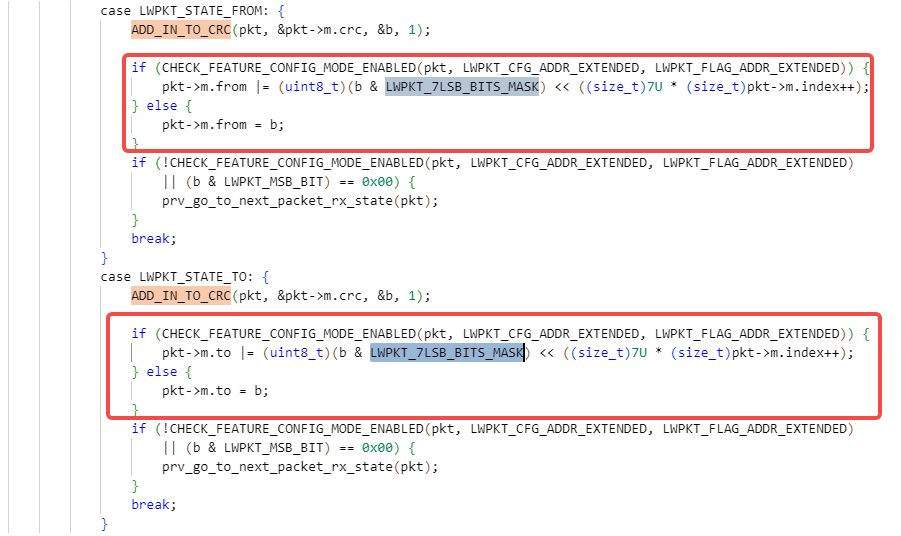

3.6 變長編、解碼
LwPKT使用MSB（最高位）編碼來實現數據編碼。它的核心思想就是"按需分配"——小數字用少字節，大數字用多字節，從而在大多數情況下節省傳輸帶寬。
在LwPKT協議中，協議中的關鍵字段都設計為支持32位（4字節）數據：
// 地址字段 - 支持擴展32位地址
#if LWPKT_CFG_ADDR_EXTENDED
typedefuint32_tlwpkt_addr_t; // 32位地址
#else
typedefuint8_tlwpkt_addr_t; // 8位地址
#endif
// 命令字段
uint32_t cmd;
// 標志字段
uint32_t flags;
// 數據長度 - size_t類型（通常32位或64位）
size_t len;使用變長編碼可以顯著減少協議開銷，提高傳輸效率。

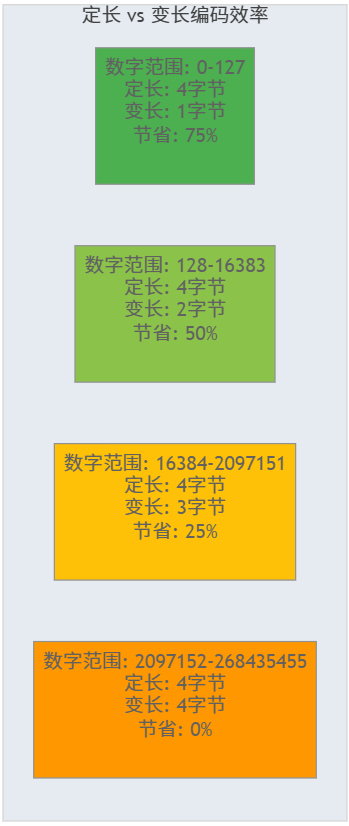

定長編碼 vs 變長編碼：
例如，uint32_t類型的命令字段，假如賦值為1。按照定長編碼得傳輸4字節，按照MSB（最高位）變長編碼只需傳輸1字節。

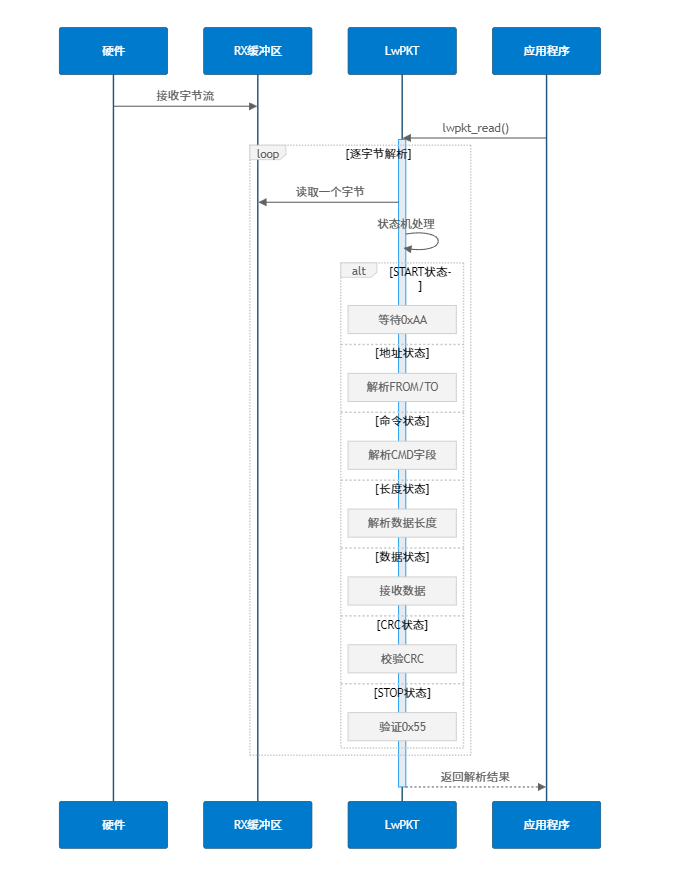

LwPKT編解碼流程：
MSB變長編碼要點：
- MSB位控制：最高位=1表示繼續，=0表示結束
- 7位數據：每字節只用7位存儲數據，1位用于控制
- 小端序組裝：低位字節在前，高位字節在后
- 按需擴展：小數字用少字節，大數字用多字節

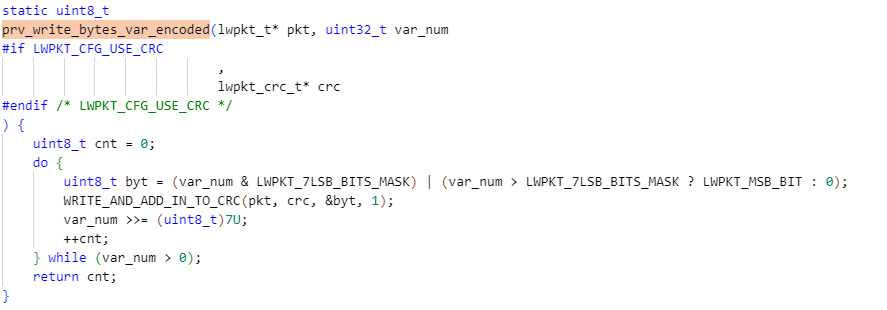

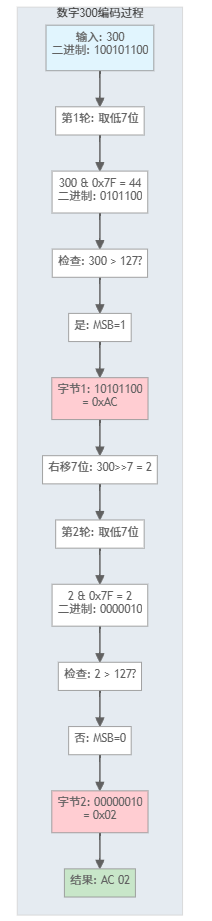

編碼、解碼相關代碼：
3.7 可配置機制

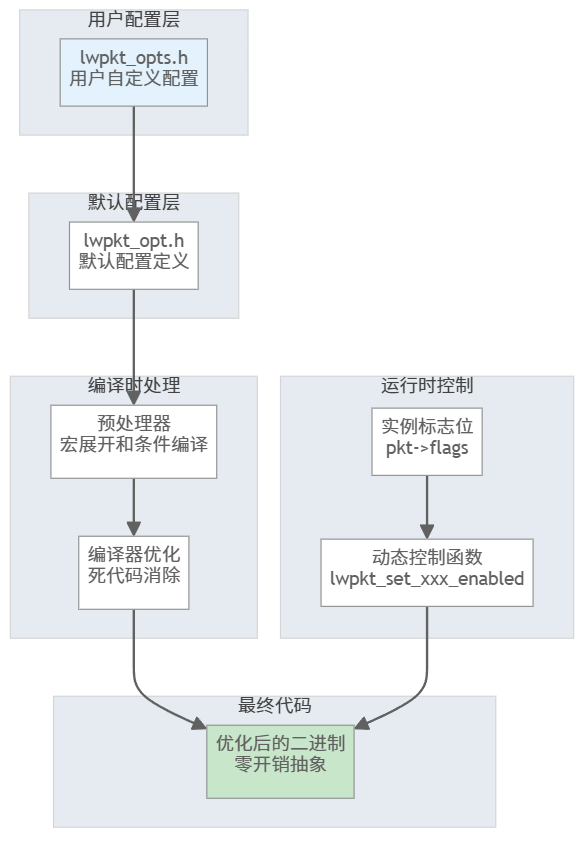

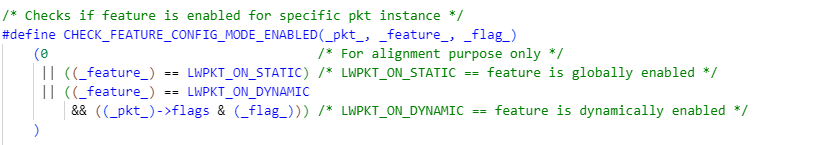

LwPKT采用了三層配置系統，實現了從編譯時到運行時的完整可配置性：
第一層：編譯時全局配置
// lwpkt_opt.h - 默認配置
#define LWPKT_OFF 0 // 功能完全禁用
#define LWPKT_ON_STATIC 1 // 功能靜態啟用
#define LWPKT_ON_DYNAMIC 2 // 功能動態控制
// 用戶可在 lwpkt_opts.h 中重寫
#ifndef LWPKT_CFG_USE_CRC
#define LWPKT_CFG_USE_CRC LWPKT_ON_STATIC
#endif第二層：條件編譯控制
// 根據配置值決定代碼是否編譯

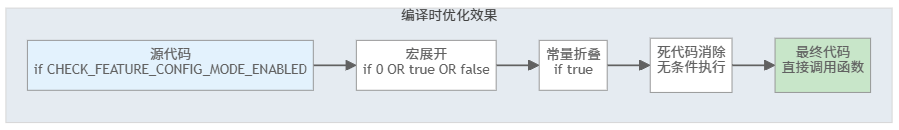

#if LWPKT_CFG_USE_CRC
// CRC相關代碼
staticvoidprv_crc_init(lwpkt_t* pkt, lwpkt_crc_t* crcobj);
staticuint32_tprv_crc_in(lwpkt_t* pkt, lwpkt_crc_t* crcobj, constvoid* inp, constsize_t len);
#endif
// 函數參數也受條件編譯影響
staticuint8_tprv_write_bytes_var_encoded(
lwpkt_t* pkt,
uint32_t var_num
#if LWPKT_CFG_USE_CRC
, lwpkt_crc_t* crc // 只有啟用CRC時才有此參數
#endif
);第三層：運行時動態控制
// 實例級別的標志位控制
typedefstructlwpkt {
uint8_t flags; // 運行時控制標志
// ...
} lwpkt_t;
#define LWPKT_FLAG_USE_CRC ((uint8_t)0x01)
#define LWPKT_FLAG_CRC32 ((uint8_t)0x02)
#define LWPKT_FLAG_USE_ADDR ((uint8_t)0x04)
#define LWPKT_FLAG_ADDR_EXTENDED ((uint8_t)0x08)
#define LWPKT_FLAG_USE_CMD ((uint8_t)0x10)
#define LWPKT_FLAG_CMD_EXTENDED ((uint8_t)0x20)
#define LWPKT_FLAG_USE_FLAGS ((uint8_t)0x40)
// 動態控制函數
voidlwpkt_set_crc_enabled(lwpkt_t* pkt, uint8_t enable){
if (enable) {
pkt->flags |= LWPKT_FLAG_USE_CRC;
} else {
pkt->flags &= ~LWPKT_FLAG_USE_CRC;
}
}3.8 事件機制
LwPKT的事件機制實現了一個輕量級的觀察者模式，允許應用程序監聽協議棧的各種狀態變化和操作事件。
相關文章：嵌入式編程模型 | 觀察者模式
3.8.1 核心事件類型
typedefenum {
LWPKT_EVT_PKT, // 數據包就緒事件
LWPKT_EVT_TIMEOUT, // 超時事件
LWPKT_EVT_READ, // 讀操作事件
LWPKT_EVT_WRITE, // 寫操作事件
LWPKT_EVT_PRE_WRITE, // 寫前事件
LWPKT_EVT_POST_WRITE, // 寫后事件
LWPKT_EVT_PRE_READ, // 讀前事件
LWPKT_EVT_POST_READ, // 讀后事件
} lwpkt_evt_type_t;
3.8.2 事件機制及觸發時機
// 回調函數定義
typedefvoid(*lwpkt_evt_fn)(struct lwpkt* pkt, lwpkt_evt_type_t evt_type);
// 事件注冊接口
lwpktr_tlwpkt_set_evt_fn(lwpkt_t* pkt, lwpkt_evt_fn evt_fn){
pkt->evt_fn = evt_fn;
return lwpktOK;
}
// 事件發送宏
#if LWPKT_CFG_USE_EVT
#define SEND_EVT(pkt, event) \
do { \
if ((pkt)->evt_fn != NULL) { \
(pkt)->evt_fn((pkt), (event)); \
} \
} while (0)
#else
#define SEND_EVT(pkt, event) // 空實現，零開銷
#endif觸發時機：
// lwpkt_read接口觸發
lwpktr_tlwpkt_read(lwpkt_t* pkt){
lwpktr_t res = lwpktOK;
uint8_t b, e = 0;
// 1. 讀操作開始前事件
SEND_EVT(pkt, LWPKT_EVT_PRE_READ);
// 處理接收數據的主循環
// ...
retpre:
// 2. 讀操作完成后事件
SEND_EVT(pkt, LWPKT_EVT_POST_READ);
// 3. 如果處理了數據，發送讀事件
if (e) {
SEND_EVT(pkt, LWPKT_EVT_READ);
}
return res;
}
// lwpkt_write接口觸發
lwpktr_tlwpkt_write(lwpkt_t* pkt, /* 參數列表 */){
lwpktr_t res = lwpktOK;
// 1. 寫操作開始前事件
SEND_EVT(pkt, LWPKT_EVT_PRE_WRITE);
// 數據包構建過程...
// 寫入START, 地址, 命令, 長度, 數據, CRC, STOP
fast_return:
// 2. 寫操作完成后事件
SEND_EVT(pkt, LWPKT_EVT_POST_WRITE);
// 3. 如果寫入成功，發送寫事件
if (res == lwpktOK) {
SEND_EVT(pkt, LWPKT_EVT_WRITE);
}
return res;
}
// lwpkt_process接口觸發
lwpktr_tlwpkt_process(lwpkt_t* pkt, uint32_t time){
lwpktr_t pktres = lwpkt_read(pkt);
if (pktres == lwpktVALID) {
pkt->last_rx_time = time;
// 1. 數據包就緒事件
SEND_EVT(pkt, LWPKT_EVT_PKT);
} elseif (pktres == lwpktINPROG) {
if ((time - pkt->last_rx_time) >= LWPKT_CFG_PROCESS_INPROG_TIMEOUT) {
lwpkt_reset(pkt);
pkt->last_rx_time = time;
// 2. 超時事件
SEND_EVT(pkt, LWPKT_EVT_TIMEOUT);
}
} else {
pkt->last_rx_time = time;
}
return pktres;
}3.9 代碼實戰
讓我們實現一個LwPKT最小例子：
#include
#include
#include"lwpkt/lwpkt.h"
/* 定義緩沖區大小 */
#define BUFFER_SIZE 64
/* LwPKT實例和環形緩沖區 */
staticlwpkt_t pkt;
staticlwrb_t tx_rb, rx_rb;
staticuint8_t tx_data[BUFFER_SIZE], rx_data[BUFFER_SIZE];
voidsimulate_transfer(void){
uint8_t byte = 0;
while (lwrb_read(&tx_rb, &byte, 1) == 1) {
lwrb_write(&rx_rb, &byte, 1);
}
}
intmain(void){
lwpktr_t result;
constchar* message = "Hello LwPKT!";
printf("============ LwPKT Test ============\n");
/* 初始化環形緩沖區 */
lwrb_init(&tx_rb, tx_data, sizeof(tx_data));
lwrb_init(&rx_rb, rx_data, sizeof(rx_data));
/* 初始化LwPKT實例 */
if (lwpkt_init(&pkt, &tx_rb, &rx_rb) != lwpktOK) {
printf("LwPKT初始化失敗!\n");
return-1;
}
/* 發送數據包 */
printf("\n====== 發送 ======\n");
printf("發送數據包: %s\n", message);
result = lwpkt_write(&pkt,
0x01, /* 目標地址 */
0x12345678, /* 標志位 */
0x01, /* 命令 */
message, strlen(message)); /* 數據 */
if (result != lwpktOK) {
printf("發送失敗: %d\n", result);
return-1;
}
/* 模擬網絡傳輸 */
simulate_transfer();
/* 接收并解析數據包 */
result = lwpkt_read(&pkt);
if (result == lwpktVALID) {

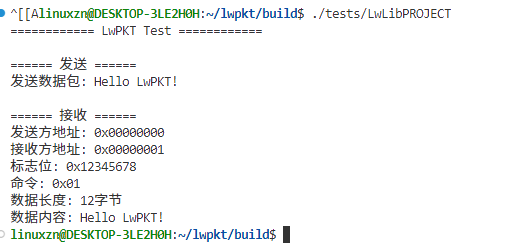

printf("\n====== 接收 ======\n");
/* 打印數據包信息 */
printf("發送方地址: 0x%08X\n", (unsigned)lwpkt_get_from_addr(&pkt));
printf("接收方地址: 0x%08X\n", (unsigned)lwpkt_get_to_addr(&pkt));
printf("標志位: 0x%08X\n", (unsigned)lwpkt_get_flags(&pkt));
printf("命令: 0x%02X\n", (unsigned)lwpkt_get_cmd(&pkt));
size_t data_len = lwpkt_get_data_len(&pkt);
printf("數據長度: %zu字節\n", data_len);
if (data_len > 0) {
uint8_t* data = lwpkt_get_data(&pkt);
printf("數據內容: ");
for (size_t i = 0; i < data_len; i++) {
printf("%c", data[i]);
}
printf("\n");
}
}
return0;
}
3.10 與其他協議的對比

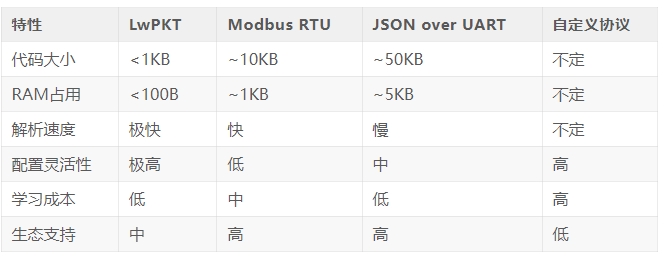

選擇建議：
- 資源極度受限：選擇LwPKT最小配置
- 需要標準化：優先考慮Modbus RTU
- 快速原型開發：JSON方案開發效率高
- 特殊需求：基于LwPKT定制開發
4. 總結
通過學習LwPKT項目，我們可以看到一個優秀的嵌入式通信協議應該具備的特質：
- 極簡設計哲學：不到1000行代碼實現完整協議棧
- 高度可配置性：按需啟用功能，避免資源浪費
- 可靠性保證：多層錯誤檢測，適應惡劣環境
- 性能優化：狀態機驅動，O(1)復雜度處理
- 易于集成：純C實現，無外部依賴
