千兆以太網方案RTL8211硬件開發避坑總結
核桃設計分享 2星期前 87 閱讀 3 贊 4 收藏 0 評論
對于千兆以太網芯片，品牌還是蠻多的。如美國的Marvell
還有美國的Broadcom
還有就是市場份額較大，性價比較高的臺灣品牌Realtek（臺灣瑞昱）
今天核桃就和大伙聊聊臺灣Realtek RTL8211千兆以太網芯片硬件開發中容易忽略的坑，僅供參考！
詳細的原理圖就不貼出來了，網上很多，重點關注以下幾點：（1）電源，電源是芯片正常工作的首要條件之一，要重視起來，RTL8211運行需要外接一個3.3V的電壓，首要檢查這個輸入的3.3V是否滿足要求。

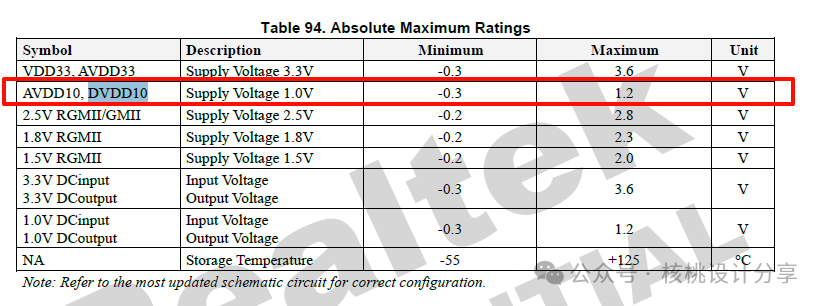

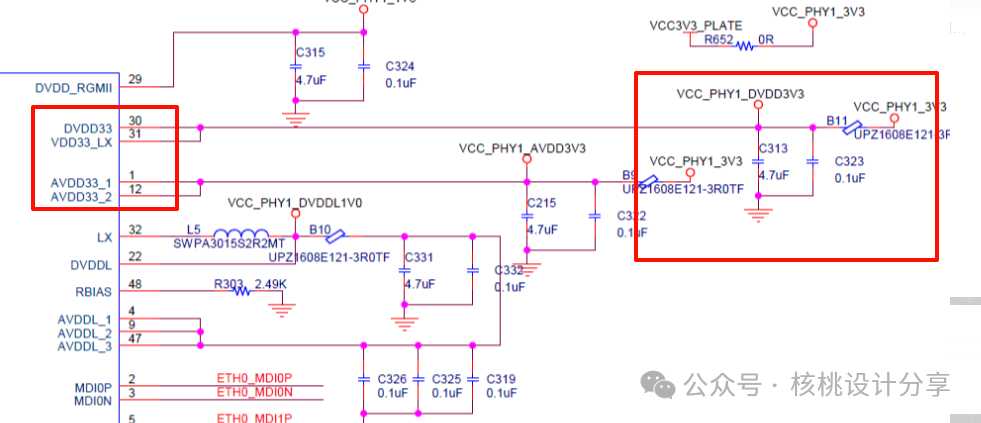

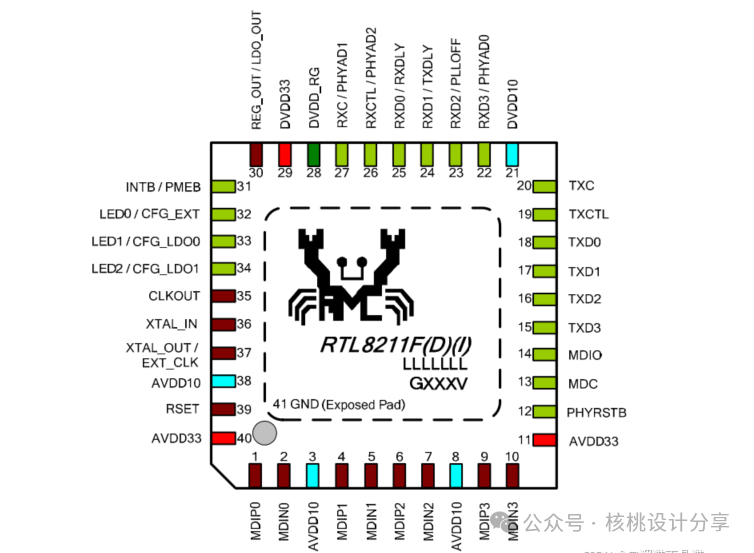

還有另一個電源，也是很多新手忽略的，RTL8211的核心電壓（核壓），就是AVDD,DVDD,如下圖所示，典型值為1.0V，而且紋波大小最好控制在100mV以內。

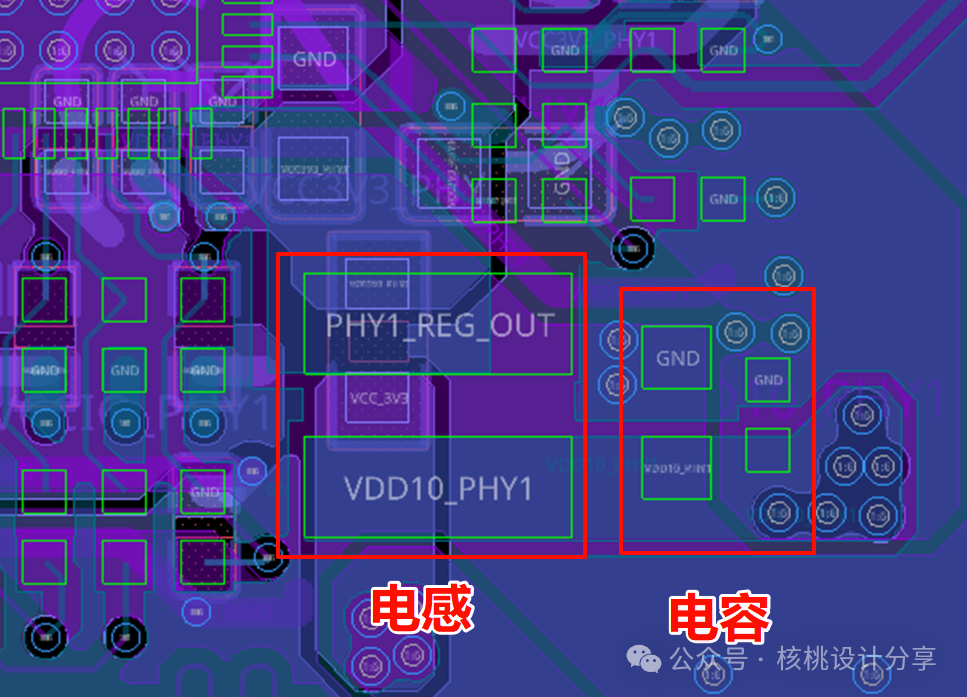

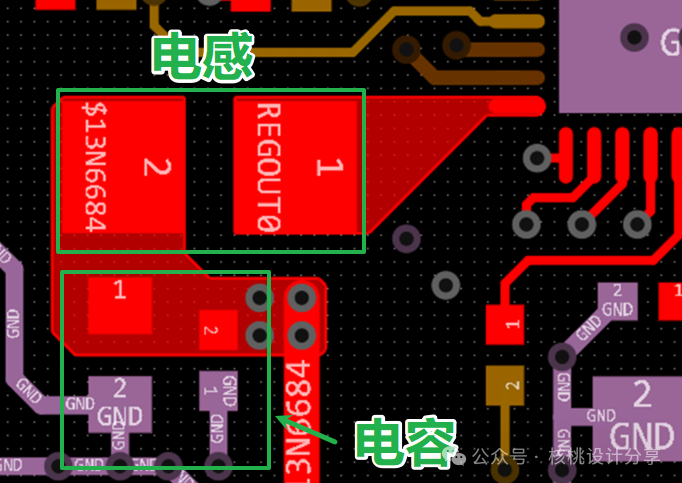

如果核壓是由芯片內部的DC-DC提供，那外部加的電感和電容必須靠近REGOUT管腳放置，走線順序：電感→電容→核壓對應管腳。
（2）配置，這個很多新手容易忽略，認為只要是上拉電阻就行，不管阻值，但其實RTL8211對配置電阻很嚴格，最好是配4.7K 1%的電阻，還有就是要對照芯片手冊，根據實際項目要求仔細核查配置的模式是否正確，特別是LED1和LED2的配置，因為這兩個管腳是復用管腳，要特別留意。

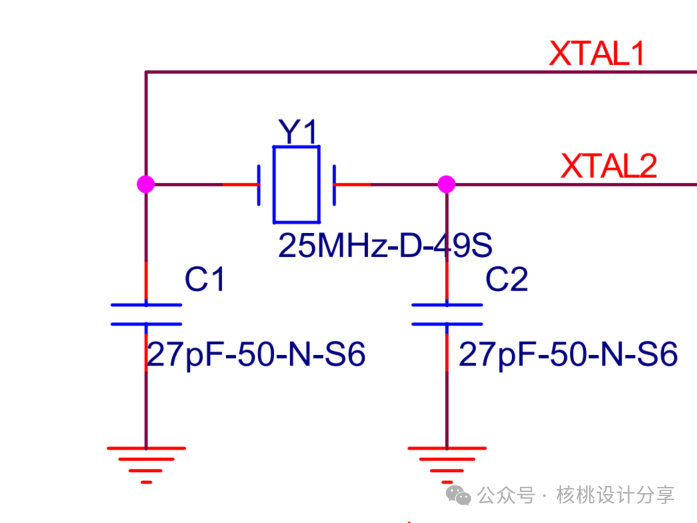

（3）晶振，25MHz外部晶振一定正常，電源和晶振都正常的話，電腦就能識別到PHY了，所以這一步也很關鍵，注意不同廠家的晶振負載電容是不一樣的，對應的匹配電容也需要調整。
（4）復位，PHYRSTB管腳是硬件復位管腳，當低電平超過10ms時，所有寄存器就會清零，正常運行，需要保持高電平。

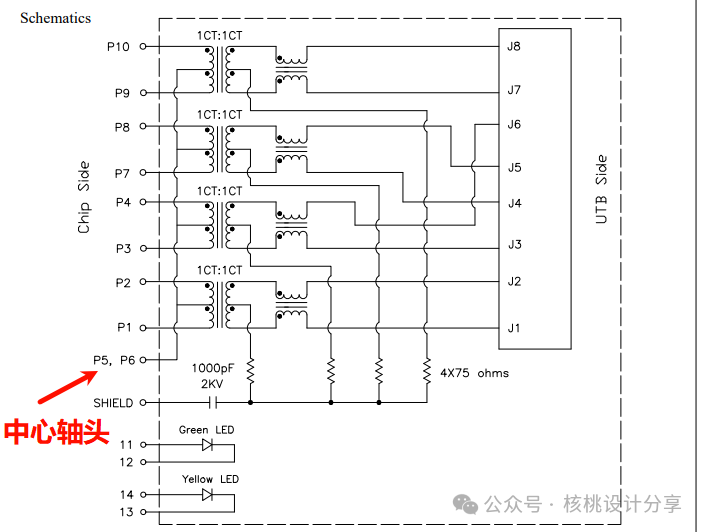

（5）網絡變壓器中心軸頭接法錯誤，如果是電壓型PHY，那變壓器的中心軸頭串電容到地，如果是電流型PHY，那變壓器的中心軸頭直接接VCC（PHY的工作電壓）。
