1. ?設計需求分析

->?應用場景?：3kW光伏水泵系統主要面向農業灌溉、牧場供水及農村生活用水等場景，是離網型太陽能利用的典型應用。系統需充分利用太陽能，實現"以光換水"的綠色能源利用。

-> 輸入特性?：輸入為太陽能光伏板陣列，最大功率點電壓范圍通常為250-450VDC，開路電壓不超過600VDC。系統需適應日照強度從晨曦到黃昏的劇烈變化。

->?輸出參數?：額定輸出功率3kW，電壓0-380VAC可調，頻率0-400Hz寬范圍可調，最大輸出電流8A，專為驅動三相永磁同步水泵電機優化設計。

->?性能指標?：MPPT效率>99%，系統峰值效率>96%，具備零日照啟動能力和低日照維持運行特性。

->?環境適應性?：全戶外設計，防護等級IP65，工作溫度-25℃至+60℃，適應高濕度、高鹽霧等惡劣環境，設計壽命＞15年。

2.?拓撲結構選擇

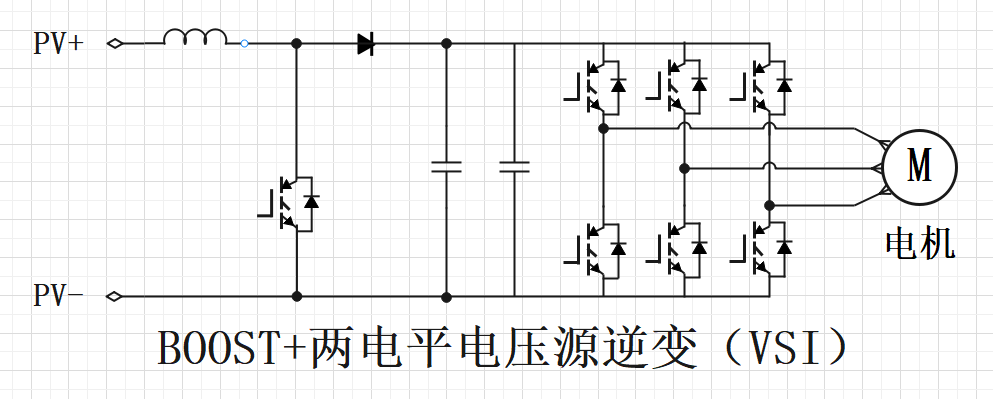

?系統架構?：采用"DC-DC Boost變換器+三相電壓源逆變器"的兩級式拓撲結構，該架構在光伏水泵應用中具有效率高、控制靈活、可靠性好的顯著優勢。

?前級Boost電路?：采用Boost拓撲結構，實現光伏陣列的最大功率點跟蹤（MPPT）。Boost電路將光伏陣列電壓升壓至穩定的400VDC母線電壓。

?后級逆變電路?：采用三相兩電平電壓源型逆變器，專為永磁同步電機驅動優化設計。拓撲結構成熟可靠，控制策略簡單有效，通過SVPWM調制產生高質量的三相交流電。

?直流母線設計?：母線電壓設置為400VDC，采用電解電容與CBB電容并聯方案。電解電容(470μF/450V×2并聯)提供主要能量緩沖，CBB電容(10μF/630V)抑制高頻紋波電流。

ØMPPT：通過擾動輸出電壓并觀測功率變化即可自動追蹤最大功率點，動態性能良好，是實現太陽能MPPT最經典且應用廣泛的策略。
ØBOOST雙環控制：系統采用電壓外環與電流內環的級聯結構。外環專注于MPPT算法生成最優電壓指令，內環負責電流的快速跟蹤與調節。這種分工實現了最大功率點的穩態精度與動態響應的平衡，確保系統在不同光照條件下都能高效穩定工作。
Ø矢量控制（FOC）：系統核心采用磁場定向控制（FOC）。通過Clarke和Park變換，將三相交流電機電流解耦為勵磁分量（Id）和轉矩分量（Iq），分別進行閉環控制，從而實現電機轉矩的快速、精準控制，獲得媲美直流電機的動態性能。
Ø雙閉環控制架構?：系統采用級聯的雙閉環控制。外環為速度環，接收速度指令并反饋實際轉速，其輸出作為內環（電流環）的轉矩指令。電流內環負責快速、準確地跟蹤轉矩指令，并實現輸出電流的限制與保護。這種結構兼顧了系統的穩態精度與動態響應速度。

4.1 BOOST控制實現

BOOST電路是實現MPPT（最大功率點跟蹤）的常見DC-DC變換器。其工作原理是通過調節開關管的占空比（D）來改變電路等效阻抗，使其與光伏板當前輸出阻抗匹配，從而迫使光伏板工作在最大功率點（MPP）電壓上，實現升壓和能量高效提取。

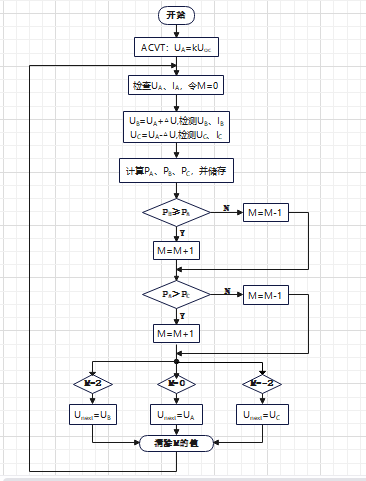

最常用的控制算法是擾動觀察法（P&O）?。該算法通過周期性地微調占空比（施加擾動），并觀測輸出功率的變化方向。若功率增加，則沿相同方向繼續擾動；若功率減少，則反向擾動，以此逐步逼近并維持在最大功率點附近。算法結構簡單，但需要在跟蹤精度和響應速度之間進行權衡。

控制架構如下：

4.2 MPPT閉環搭建

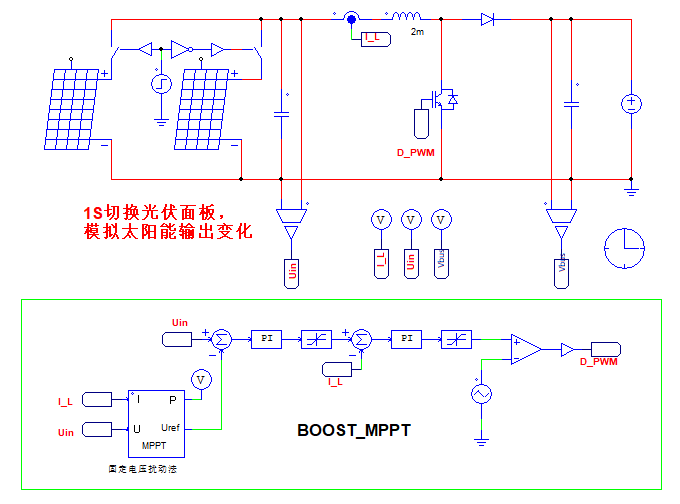

系統搭建如下：

4.3 MPPT仿真驗證

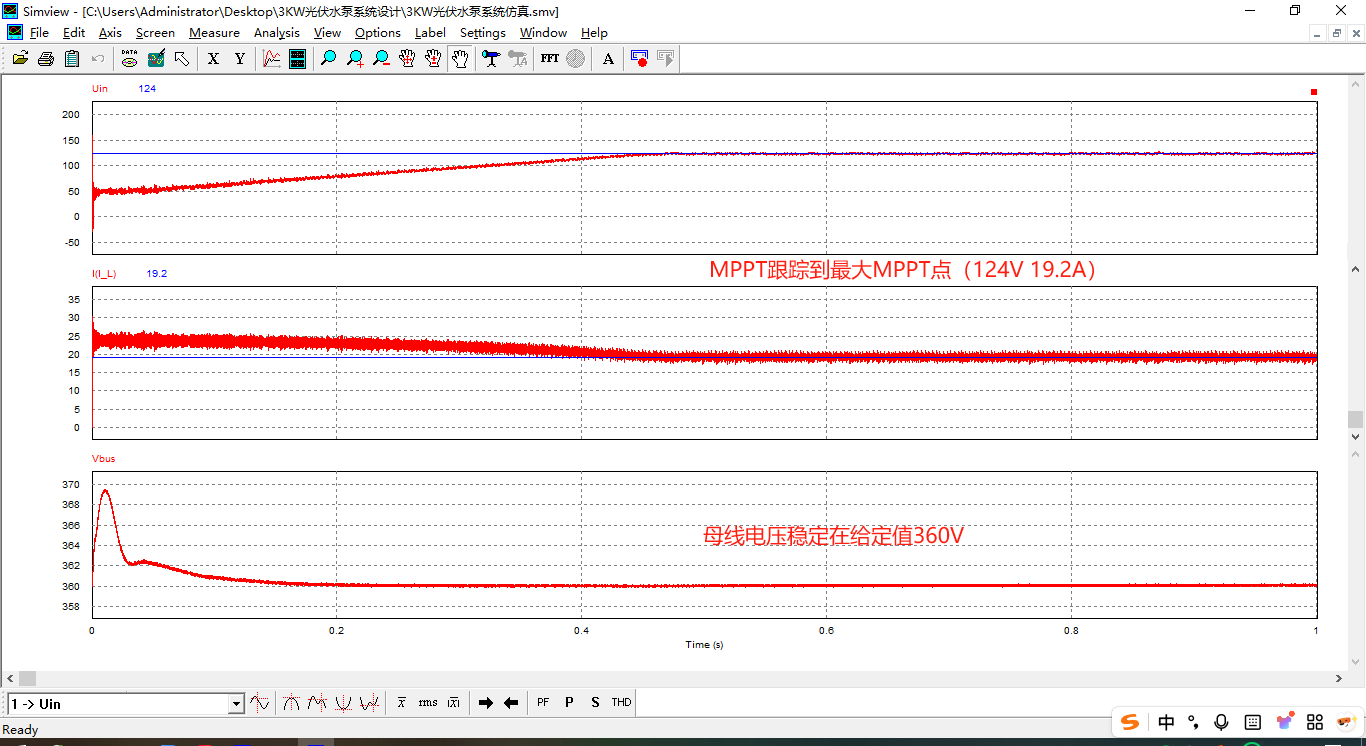

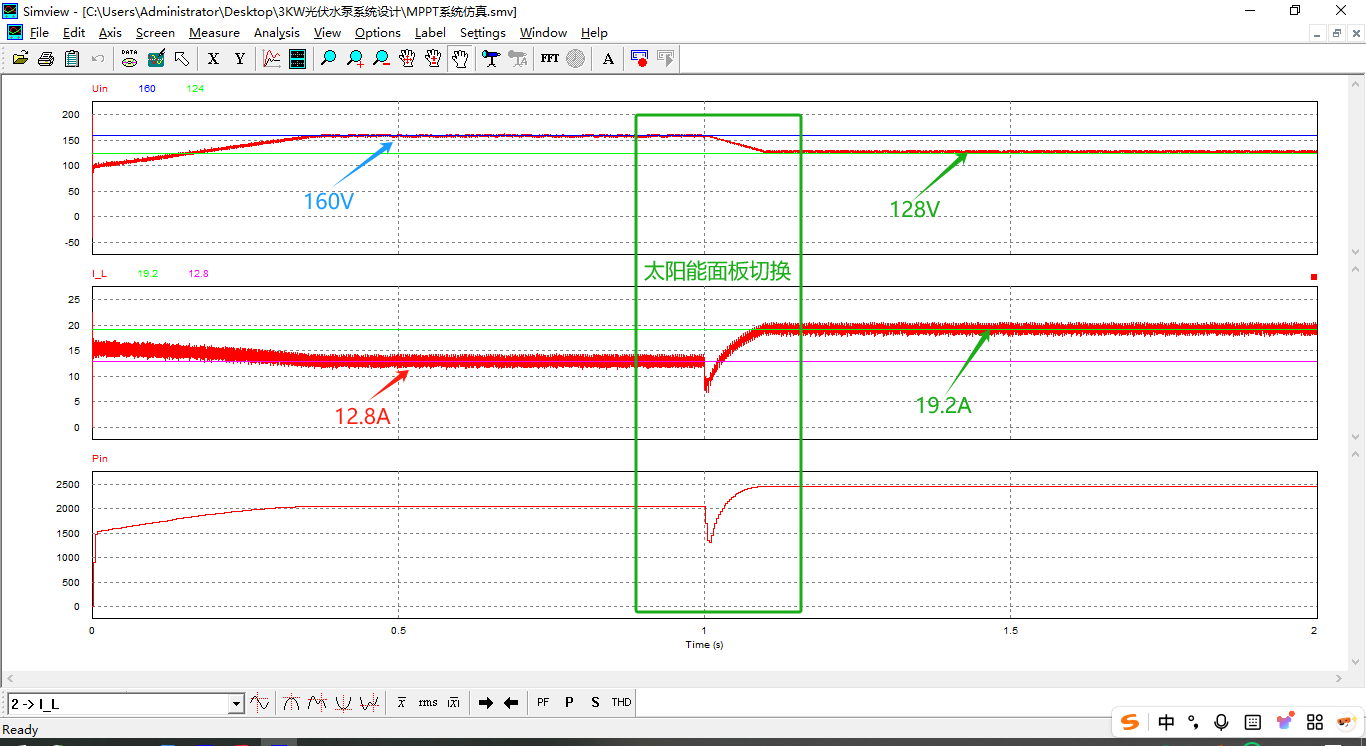

PSIM仿真顯示：在1S時刻，將MPPT（160V 12.8A）切換成MPPT（128V 19.2A），MPPT能歐快速響應，過渡平滑；在切換前后都能夠準確跟蹤到最大MPPT點；跟蹤效率>99.2%。滿足系統要求。

5.1 逆變雙閉環控制

基于轉子磁場定向的矢量控制（FOC）通過坐標變換，將定子電流分解為勵磁分量（Id）和轉矩分量（Iq），實現類似直流電機的解耦控制。

外環為母線穩壓環：母線PI控制器根據給定值與反饋值的誤差，輸出作為內環的q軸電流參考信號（Iq_ref），用于控制電磁轉矩。

內環為電流環：快速跟蹤Id_ref（通常設為0以維持額定磁通）和Iq_ref，通過PI調節器和前饋解耦計算，輸出控制電壓，經SPWM驅動逆變器，從而精確控制電機轉速和轉矩。

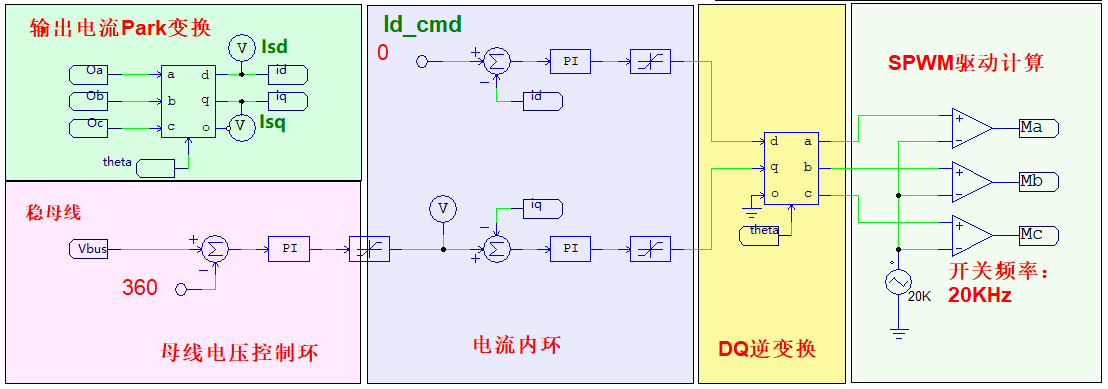

控制框架如下：

5.2 逆變閉環實現

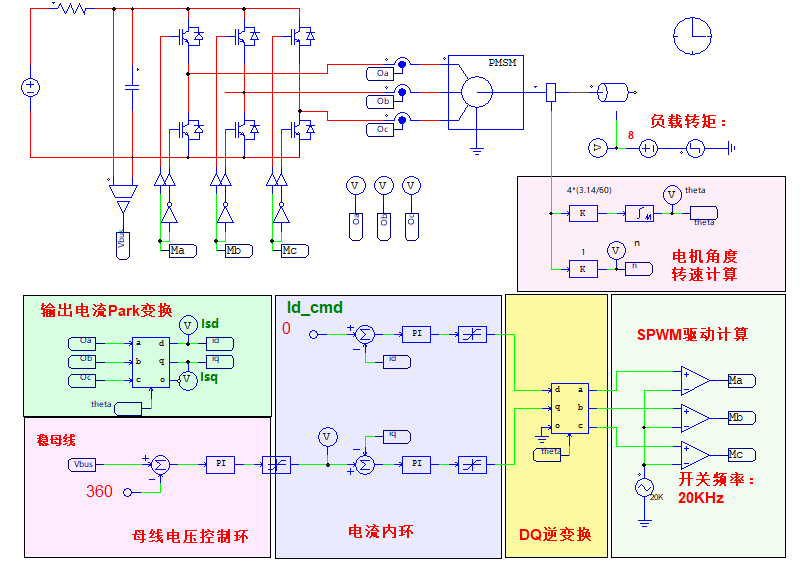

逆變閉環系統如下:

5.3 仿真驗證?

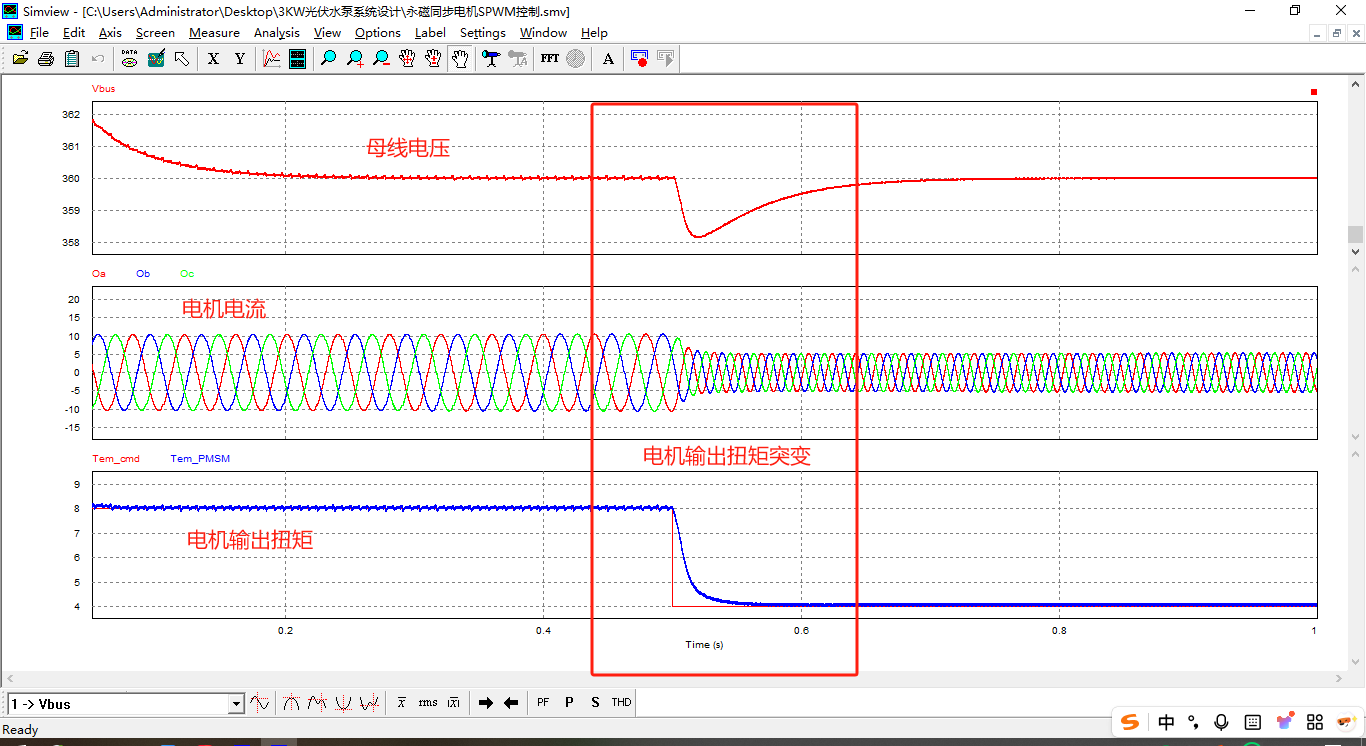

搭建完整的FOC控制系統仿真模型。測試結果顯示：電機初始負載扭矩8N；0.5s時扭矩負載變為8N·m；整個負載變換過程中，母線電壓快速收斂穩定，電機動態響應迅速，過渡平滑。

上面已經單獨實現了太陽能MPPT閉環控制、兩電平電壓源逆變FOC雙閉環控制，只要將MPPT閉環控制系統的高壓輸出接到兩電平電壓源逆變FOC雙閉環控制系統直流輸入，即可實現3KW光伏水泵系統仿真。

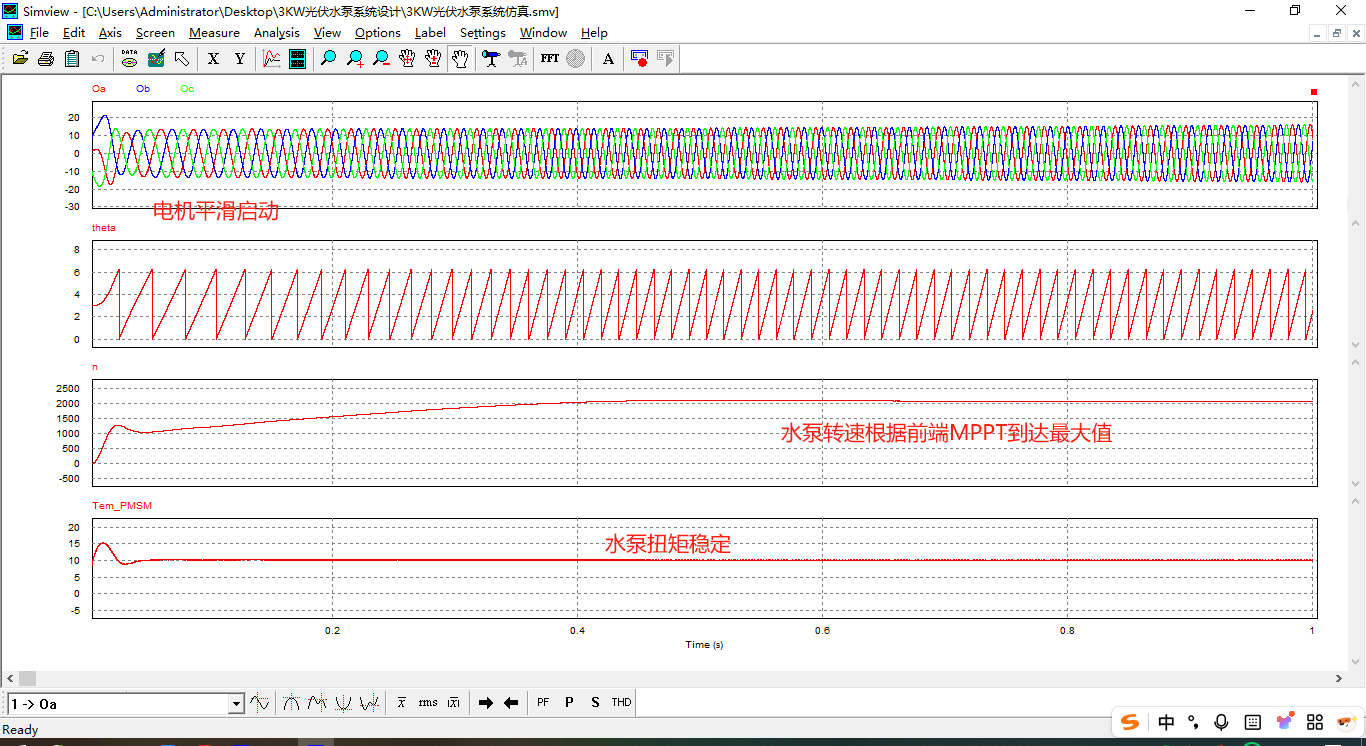

仿真波形：

本文基于3kW光伏水泵系統的特殊需求，完成了從應用場景分析、拓撲結構選擇、控制策略制定到系統仿真。系統采用前級Boost MPPT和后級逆變FOC的兩級式結構，運用固定電壓擾動法和磁場定向控制技術，實現了高MPPT效率、高系統效率和卓越的動態性能。

通過詳細的仿真驗證，系統在日照劇烈變化的條件下仍能保持穩定運行，實現了最大程度的太陽能利用。系統具備完善的保護功能和良好的環境適應性，為產品的實際應用奠定了堅實的技術基礎。該設計不僅滿足了基本的功能需求，在系統效率、可靠性和智能化程度方面都達到了行業先進水平。
