近場與遠場的區別與聯系

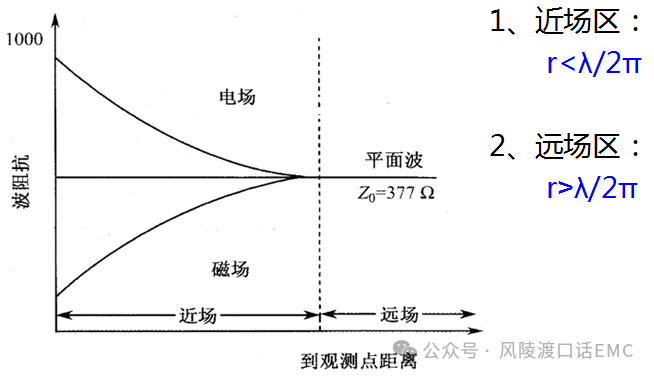

當測試距離r＞λ/2π達到遠場測試條件，r＜λ/2π為近場條件，而對于近場電場與磁場之間無規律性。場源是高電壓小電流主要為電場，因為E∝1/

H ∝1/

和磁場都會變小，但波阻抗變大；場源是低電壓大電流主要為磁場，因為E∝1/

 ,H∝1/

,隨距離增加電場磁場都會變小，但波阻抗變小。

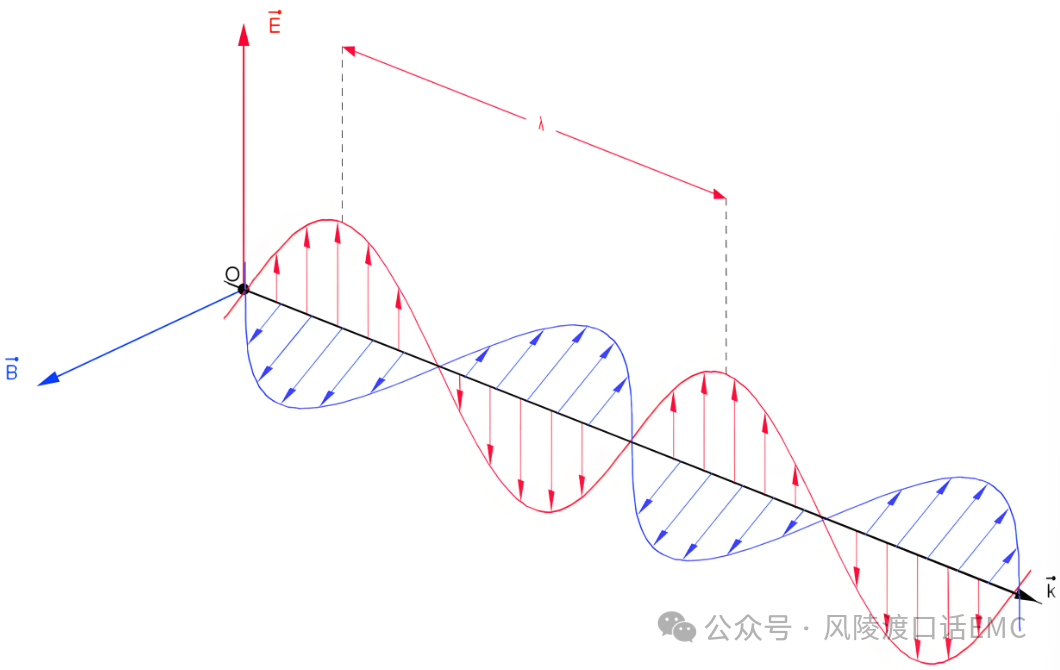

對于遠場來說，電場與磁場方向呈垂直關系，E∝1/r , H ∝1/r, 隨距離增加電場磁場都會變小， 但波阻抗Z=E/H=120π=377（Ω）恒定。

其中遠場是平面波，比較容易分析和測量，只需測量出電場就能算出磁場，反之亦然。近場比較復雜，電場和磁場沒有特定關系，需要分別測量，同時近場場強和1/

, 1/

有關，所以位置的微小變化會引起較大的測量誤差，測量的重復性差，無法保證測試的一致性。在可能的場合下，應在遠場條件下進行測量，遠場區可以由下列條件來確定：測量距離d選擇為： d≥λ/2π≈λ/6，在此距離Z=120π=377Ω，電場分量與磁場分量正交。測量誤差約3dB，d≥λ,測量誤差0.5dB。

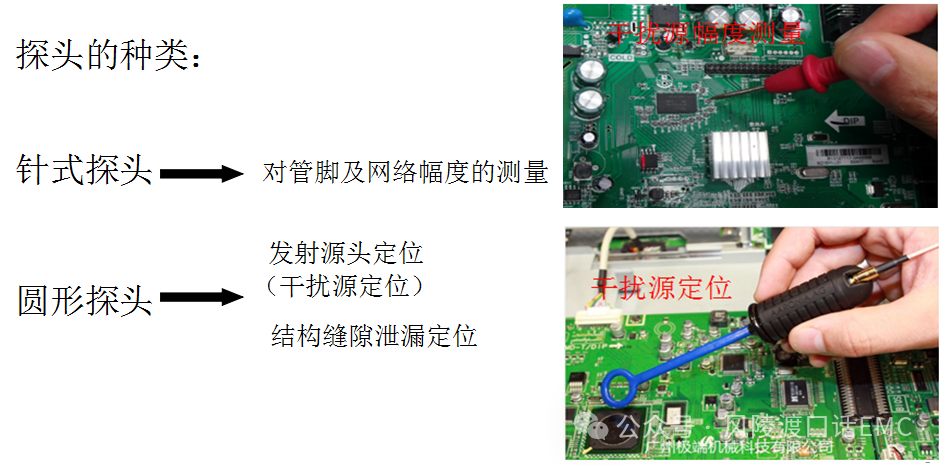

利用頻譜分析儀+探頭（近場）的測試結果只供參考，整改前后的幅值可以做參考，不做絕對值的判斷。遠場（3m法暗室+EMI接收機）測試出來的不合格頻點，用頻譜分析儀+探頭不一定能夠完全找到。
