1，協議概述

協議規定了充電樁與云快充平臺之間數據交互的流程、格式和內容。協議整體依據國網104充電樁規約，新增數據部分協議參照GB/T27930對充電樁充電過程中與云快充電平臺的交互數據進行了補充，協議適用于交直流。

2，通信接口

充電樁和充電運營管理系統之間的通信接口采用基于 TCP/IP Socket 的通信方式實現，按照長連接工作模式。兩個系統可部署在同一個或者不同的企業網絡環境中，可以通過局域網或者互聯網實現互相連接通信。

充電樁通信連接方式支持有線網絡接口、無線連接運營平臺服務器或者多個充電樁經過集中器與運營平臺連接。

充電樁支持服務器的直接IP地址與網絡域名解析,地址與連接端口均為可設置參數,測試服務器地址為121.40.230.142，端口號為8765。

3，接入流程

樁企按照協議內容開發完成后，首先平臺會分配測試樁的設備編號以及平臺登陸賬戶，樁企可以登陸測試平臺查看測試樁與平臺的上行下數據楨以及上行數據解析內容，在數據楨解析通過后，平臺會提供云快充app測試版本（ios版本需要提供udid）以及充電卡來對整個充電流程進行調試，最后在測試環境測試通過后，由平臺提供正式環境的相關配置信息。

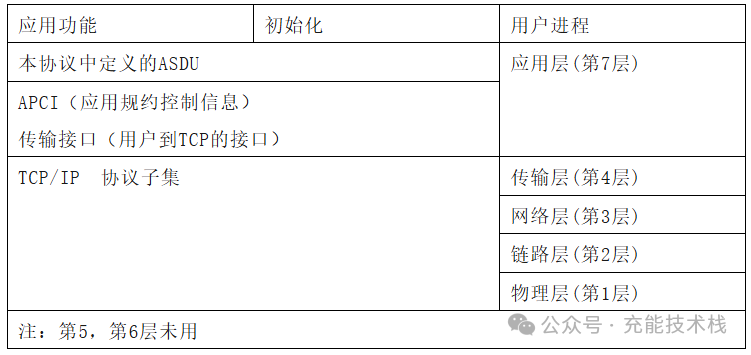

4，通信協議結構

協議的通信協議結構如圖所示。協議采用的TCP/IP傳輸定義與標準定義一致。

5，通信協議流程

5.1，上電流程

充電樁在上電或者離線恢復后連接到云快充平臺，首先上送充電樁登陸認證，平臺對樁的信息進行校驗，并回復登陸認證應答，如果不符合則會斷開當前建立的連接，如果驗證通過，則樁先檢查是否有離線狀態下本地儲存的實時監測數據或者交易數據，如果有則先上送到平臺進行處理，隨后充電樁發起充電計費模型的請求，平臺檢測計費模型與當前運營費率是否一致，并回復計費模型請求應答，如果不一致，樁需要向平臺請求新的計費模型。

5.2，app充電流程

app充電流程與刷卡充電流程互通，即app充電可以用卡結束，app鑒權時會將用戶綁定的卡信息下發到充電樁，用于卡結束驗證，卡充電可以用app結束充電。

5.3， 刷卡充電

5.4，離線充電模式

如需進一步了解，可關注我，或者留言，謝謝
