01、問題現象描述

充電器作為開關電源領域恒壓源的代表，屬于比較大眾化的開關電源，會經常遇到各種各樣的異常問題。

本期分析一款48V12A的充電器零輸出異常分析到解決問題的過程，通上電沒有反應，并且指示燈不亮。

02、問題原因分析

維修第一步，先肉眼觀察板子有沒有燒壞的痕跡，首先觀察保險絲，它是那種保險管，透明可見的熔絲沒有燒毀痕跡，說明后級沒有過流問題。

后級排查壓敏，壓敏沒有炸壞痕跡，說明沒有過壓現象，隨后到達整流橋，這里是用四個整流二極管組成的整流橋，成本相對于整流橋來說較低，可以用萬用表的二極管檔位測量是否有0.5V左右的導通壓降，用于判斷是否有問題，經排查四個二極管都是0.5V左右壓降，說明整流橋工作正常。

再測試一下MOS管，通常開關電源的開關管會用NMOS作為開關管，MOS管對著自己，從左到右分別是GDS，S到D有一個寄生二極管，有0.5V管壓降，經測試MOS管沒有問題。

開關電源用到的主控IC是一顆封裝為 八腳直插式DIP-8的KA3842A，也是經典的UC3842，一款經典峰值電流控制型反激式開關電源控制器，廣泛應用于小功率電源，比如常見的電動車充電器等等。

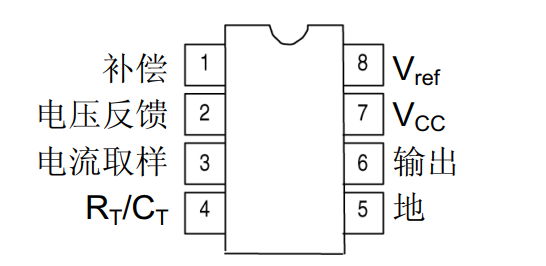

它也是經常損壞的器件，我們可以測試一下芯片供電是否正常，通過查詢規格書看到，5腳是GND，7腳是VCC供電腳。

所以測量一下，7腳對5腳供電電壓是多少。用萬用表的直流電壓檔測量，并沒有電壓。

這時我們需要看一下供電電路出現什么問題。UC3842啟動過程分為兩個電路。一路是靠啟動電阻高壓啟動，振蕩幾個周期后，給啟動電解電容充電，當充到啟動閾值16V后芯片開始工作，隨后變壓器的輔助繞組通過整流二極管整流給啟動電解電容充電，代替啟動電阻供電，持續給VCC供電。

可能沒有供電的故障在整流二極管，啟動電阻，啟動電容，變壓器輔助繞組等等。

先測試一下二極管的好壞，測量之前先要給母線電解電容短接放電，隨后用二極管檔測量，發現正向壓降有0.5V，說明沒有損壞，觀察一下啟動電解電容，沒有鼓包等異常現象，看起來是正常的，一般電解電容損壞幾率小。

隨后用萬用表測量一下啟動電阻，根據表面讀數有150K，在電路上實測發現有2M，即使是電路上測量不準確，電阻阻值也不會這么大，于是拆下來測量發現阻值有20K，說明啟動電阻壞了。

03、問題解決方案

重新找了一個150K電阻，測量有149.2K，于是更換了一下，重新上電，再測試VCC供電電壓，發現有16.7V，說明芯片供電恢復，芯片工作正常，電源指示燈也亮了，電源輸出正常。

04、案例思考與啟示

遇到沒有輸出電壓的問題，重點排查保險絲，開關管，芯片供電。

這是常見的VCC啟動供電異常問題，主要原因是啟動電阻開路，高壓母線連接的啟動電阻（150K/2W）損壞，導致不能給VCC電容充電，芯片不能正常工作；其次，VCC電容（47uF/50V）經過高溫高濕的加速壽命容量減小或者漏電，導致電壓不穩定；輔助繞組的整流二極管（1N4148）或者限流電阻（10Ω）開路導致供電異常。
